数控设备的安装与调试

数控设备的安装与调试_第1页
1/8
数控设备的安装与调试_第2页
2/8
数控设备的安装与调试_第3页
3/8

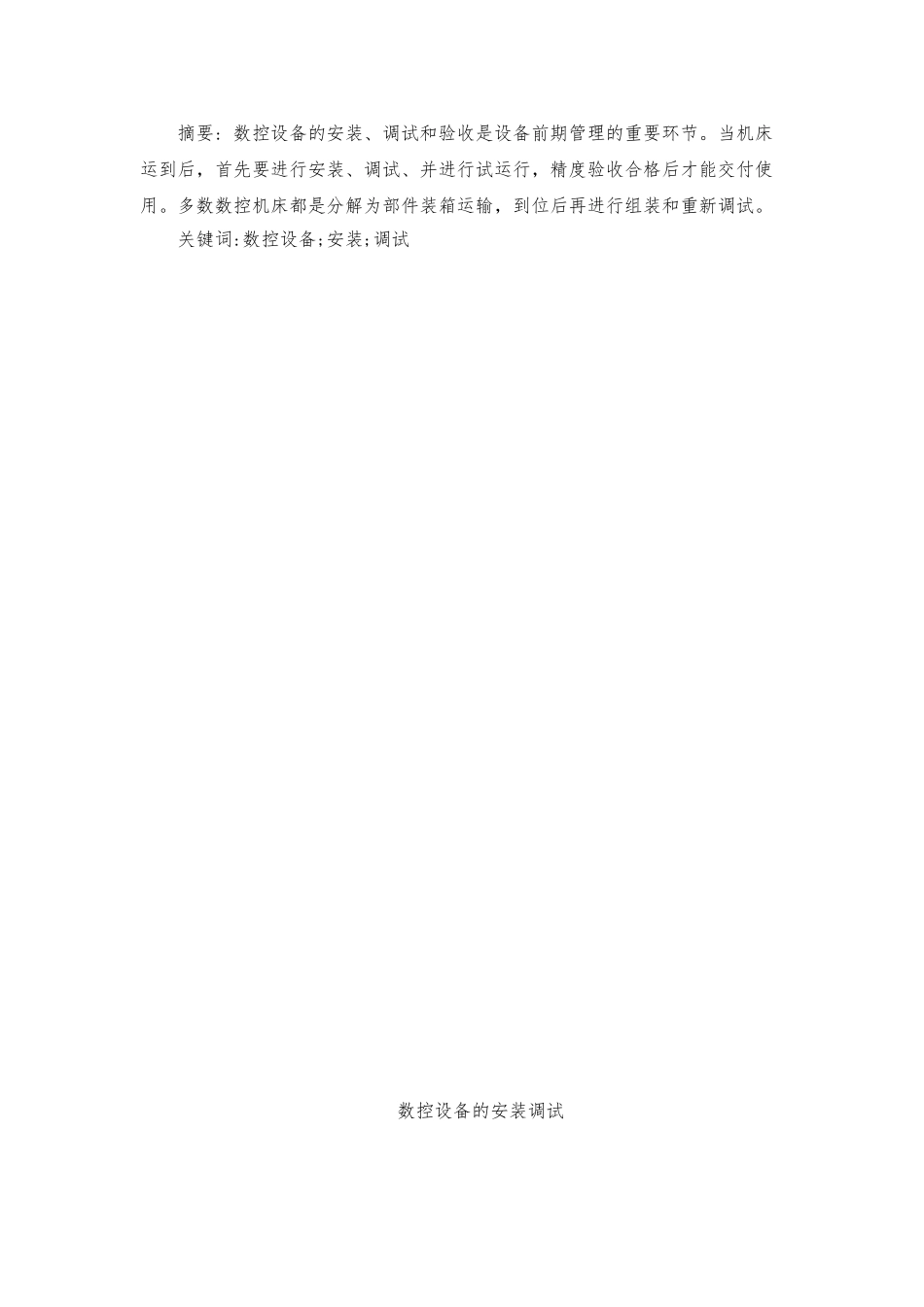

摘要: 数控设备的安装、调试和验收是设备前期管理的重要环节。当机床运到后,首先要进行安装、调试、并进行试运行,精度验收合格后才能交付使用。多数数控机床都是分解为部件装箱运输,到位后再进行组装和重新调试。关键词:数控设备;安装;调试数控设备的安装调试一、 数控设备的安装一般数控设备的安装可按以下步骤进行。1. 开箱核查数控设备到位后,设备管理部门要与时组织设备管理人员、设备安装人员、以与各采购员等开箱检查,假如是进口设备,还须有进口商务代理海关商检人员等。检验的主要容是:1)装箱单;2)校对应有的随机操作、维修说明书、图样资料、合格证等技术文件;3)按合同规定,对比装箱单清点附件、备件、工具的数量、规格与完好状况;4)检查主机、数控柜、操作台等有无明显碰撞损伤、变形、受潮、锈蚀等,并填写“设备开箱验收登记卡”存档。开箱验收假如发现货物损坏或遗漏,应与时与有关部门或外商联系解决。尤其是进口设备,应注意索赔期限。2. 安装前的准备工作认真阅读理解设备安装方面资料,了解生产厂家对机床基础的具体要求和组装要求,做好安装前的准备工作。3. 部件组装机床组装前要把导轨和各滑动面、接触面的防绣涂料清洗洁净,把机床各部件,如数控柜、电气柜、立柱、刀库、机械手等组装成整机。组装时必须使用原来的定位销、定位块等定位元件,以便保证调整精度。4. 油管、气管的连接根据机床说明书中的电气接线图和气、液压管路图,将有关电缆和管道按标记一一对号接好。连接时特别要注意可靠的接触与密封,否则试机时,漏油、漏水,给试机带来麻烦。油管、气管连接中要特别防止异物从接口中进入管路,造成整个液压、气压系统故障。电缆和管路连接完毕后,做好各管线的固定,安装防护罩壳,保证整齐的外观。5. 数控系统的连接1) 外部电缆的连接 主要指数控装置与 MDI/CRT 单元、强电控制柜、机床操作面板、进给伺服电动机和主轴电动机动力线、反馈信号线的连接等,这些连接必须符合随机提供的连接手册的规定。地线连接 一般采纳辐射式接地法,即数控柜中的信号地与强电地、机床地等连接到公共接地点上,公共接地点再与相连。数控柜与强电柜之间的接地电缆的截面积要在 5.5mm2以上。公共接地点与接触要好,接地电阻一般要求小于 4~7Ω。2)电源线的连接 指数控柜电源变压器输入电缆的连接和伺服变压器绕组抽头的连接。要注意国外机床生产厂家变压器有多个抽头,连接时必须根据我国供电的具体情...
