数控铣床零件加工中心产品设计

数控铣床零件加工中心产品设计_第1页
1/21

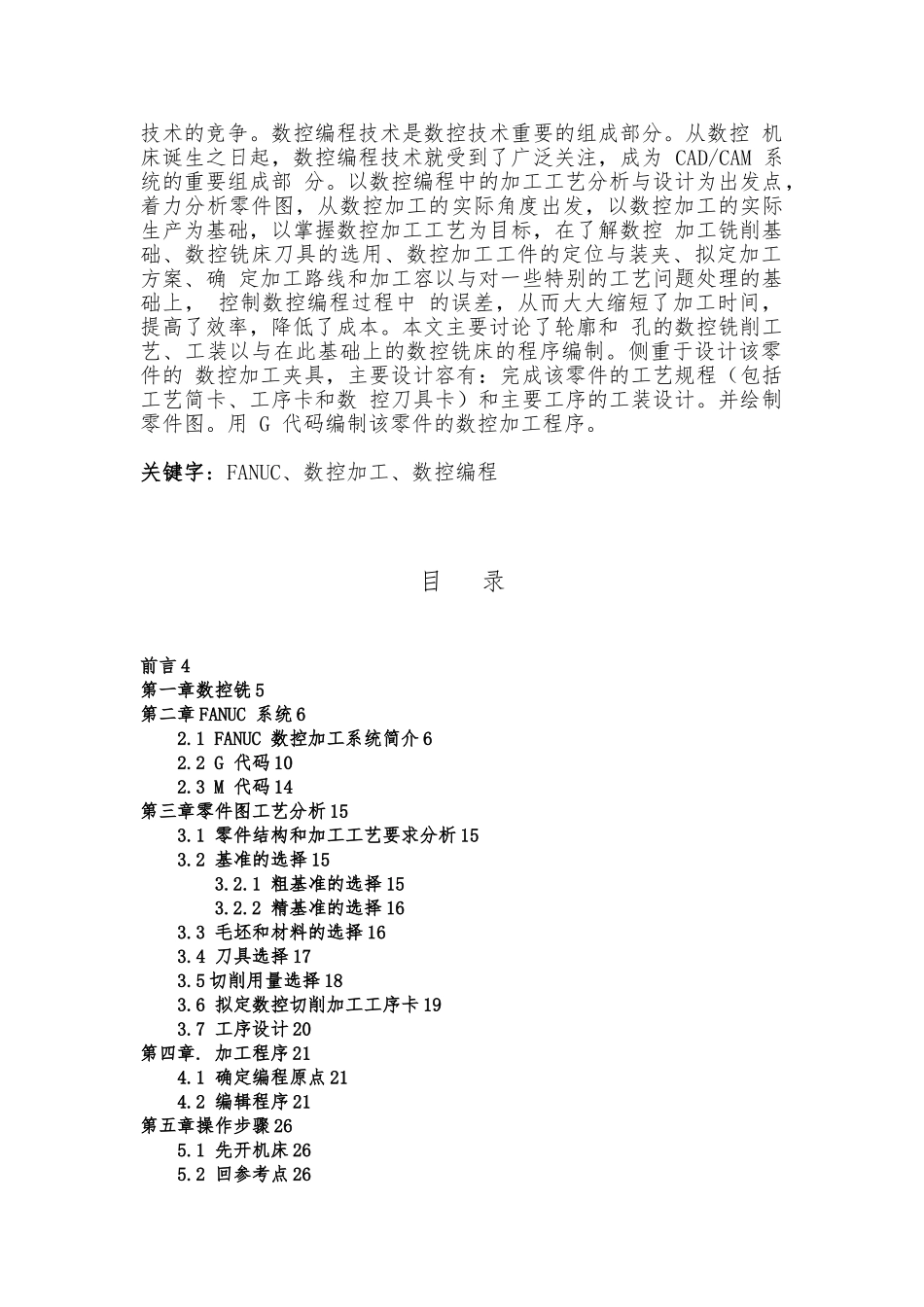

数控铣床零件加工中心产品设计_第2页
2/21

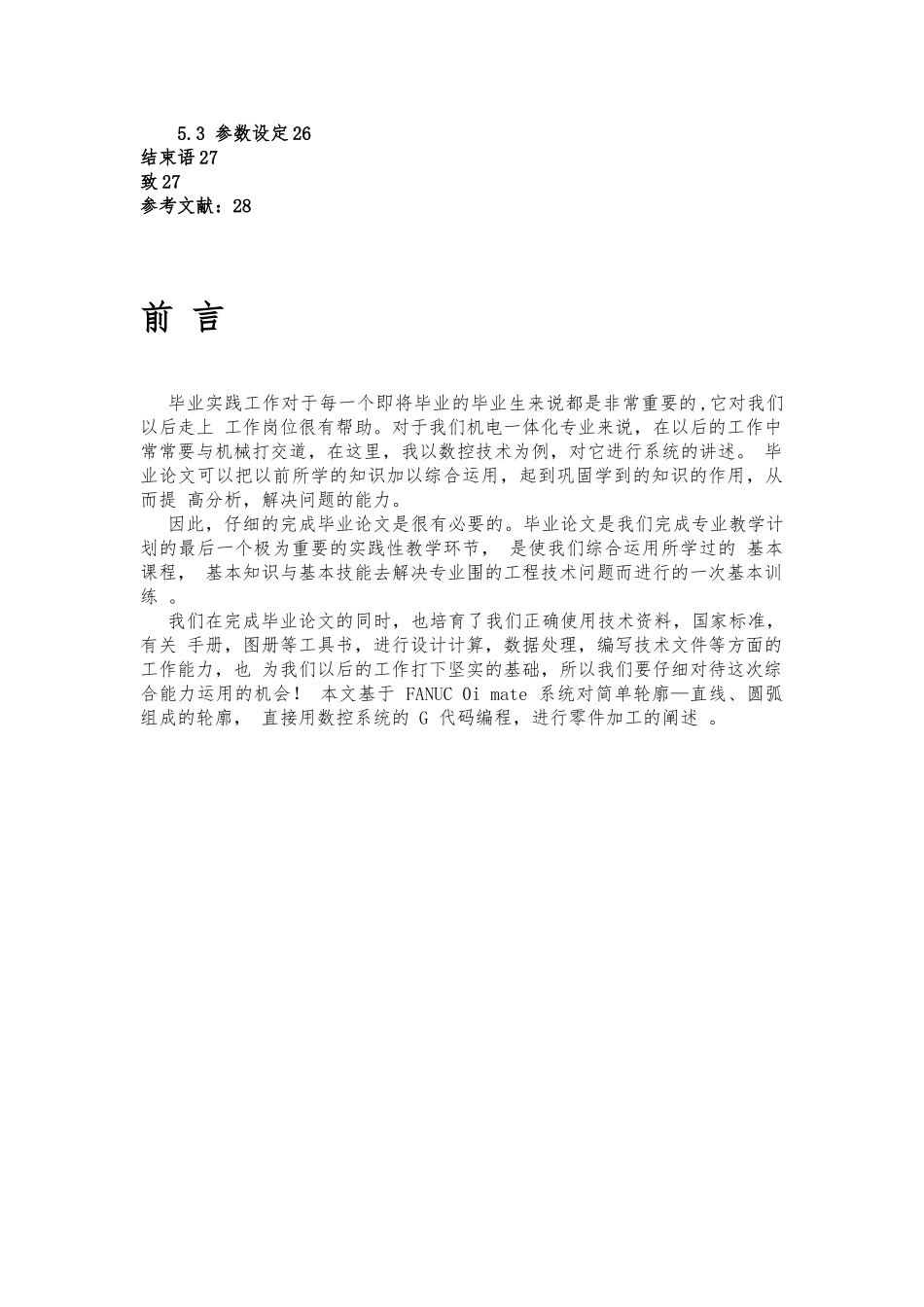

数控铣床零件加工中心产品设计_第3页
3/21
民政职业技术学院毕业实践报告题目:数控铣床零件加工中心产品设计类型:指导老师:_ 伍爱华 学 院:_电子信息工程学院 班 级:_机电 1032 班 学 号:_1019053208/17/19/25/26 姓 名:汪文明、傑、家庭、邓建权、肖何 2013 年 4 月 13 日摘要随着科学技术飞速进展和经济竞争的日趋激烈,机械产品的更新速度越来越快,数控 加工技术作为先进生产力的代表,在机械与相关行业领域发挥着重要的作用,机械制造 的竞争,其实质是数控毕业论文毕业设计毕业专题√技术的竞争。数控编程技术是数控技术重要的组成部分。从数控 机床诞生之日起,数控编程技术就受到了广泛关注,成为 CAD/CAM 系统的重要组成部 分。以数控编程中的加工工艺分析与设计为出发点,着力分析零件图,从数控加工的实际角度出发,以数控加工的实际生产为基础,以掌握数控加工工艺为目标,在了解数控 加工铣削基础、数控铣床刀具的选用、数控加工工件的定位与装夹、拟定加工方案、确 定加工路线和加工容以与对一些特别的工艺问题处理的基础上, 控制数控编程过程中 的误差,从而大大缩短了加工时间,提高了效率,降低了成本。本文主要讨论了轮廓和 孔的数控铣削工艺、工装以与在此基础上的数控铣床的程序编制。侧重于设计该零件的 数控加工夹具,主要设计容有:完成该零件的工艺规程(包括工艺简卡、工序卡和数 控刀具卡)和主要工序的工装设计。并绘制零件图。用 G 代码编制该零件的数控加工程序。关键字:FANUC、数控加工、数控编程目 录前言 4第一章数控铣 5第二章 FANUC 系统 62.1 FANUC 数控加工系统简介 62.2 G 代码 102.3 M 代码 14第三章零件图工艺分析 153.1 零件结构和加工工艺要求分析 153.2 基准的选择 153.2.1 粗基准的选择 153.2.2 精基准的选择 163.3 毛坯和材料的选择 163.4 刀具选择 173.5 切削用量选择 183.6 拟定数控切削加工工序卡 193.7 工序设计 20第四章. 加工程序 214.1 确定编程原点 214.2 编辑程序 21第五章操作步骤 265.1 先开机床 265.2 回参考点 265.3 参数设定 26结束语 27致 27参考文献:28前 言毕业实践工作对于每一个即将毕业的毕业生来说都是非常重要的,它对我们以后走上 工作岗位很有帮助。对于我们机电一体化专业来说,在以后的工作中常常要与机械打交道,在这里,我以数控技术为例,对它进行系统的讲述。 毕业论文可以把以前所学的知识加以综合运用,起...
