文洛式玻璃温室设计方案

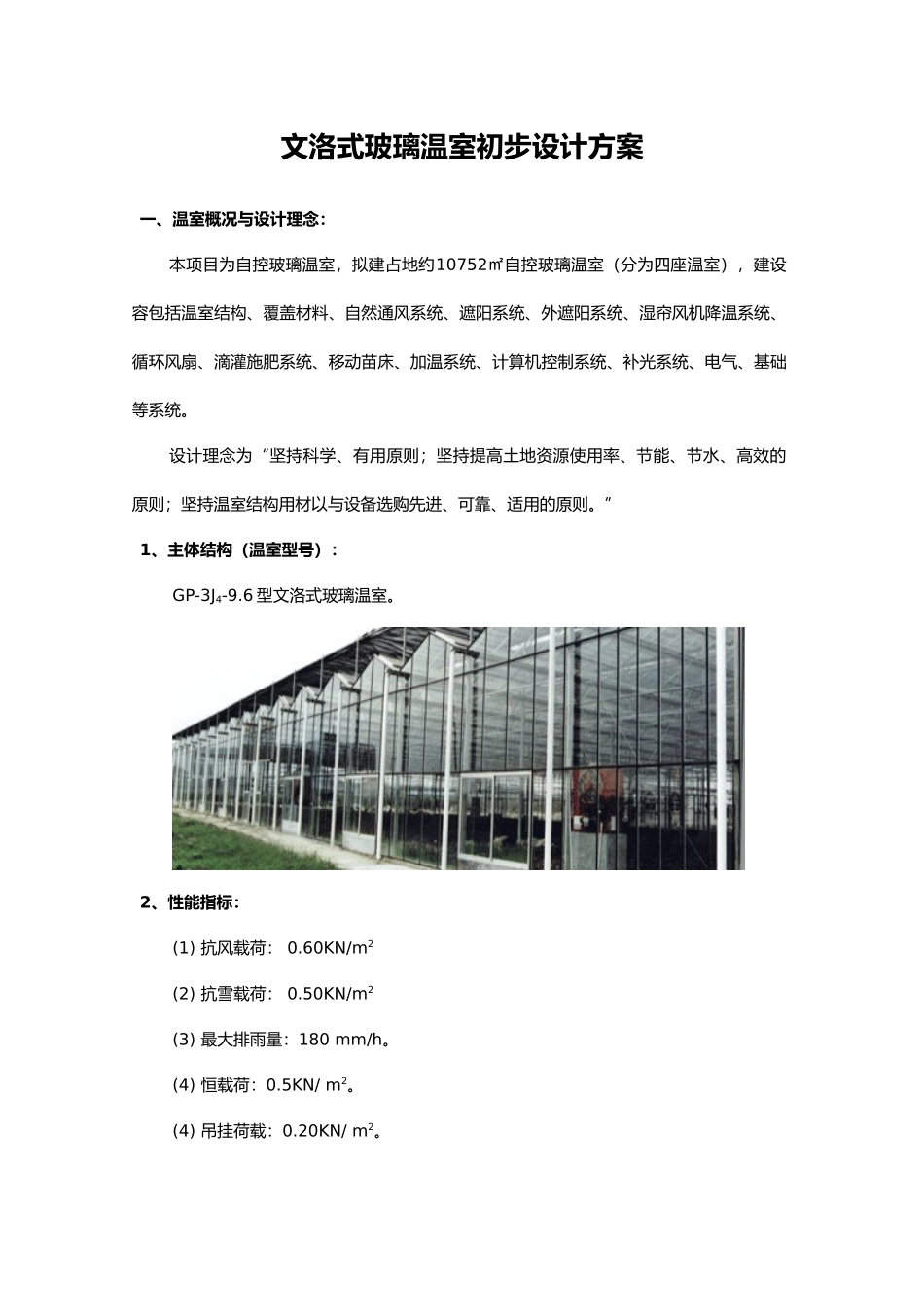

文洛式玻璃温室初步设计方案一、温室概况与设计理念：本项目为自控玻璃温室，拟建占地约10752㎡自控玻璃温室（分为四座温室），建设容包括温室结构、覆盖材料、自然通风系统、遮阳系统、外遮阳系统、湿帘风机降温系统、循环风扇、滴灌施肥系统、移动苗床、加温系统、计算机控制系统、补光系统、电气、基础等系统。设计理念为“坚持科学、有用原则；坚持提高土地资源使用率、节能、节水、高效的原则；坚持温室结构用材以与设备选购先进、可靠、适用的原则。” 1、主体结构（温室型号）：GP-3J4-9.6 型文洛式玻璃温室。2、性能指标：(1) 抗风载荷： 0.60KN/m2(2) 抗雪载荷： 0.50KN/m2(3) 最大排雨量：180 mm/h。(4) 恒载荷：0.5KN/ m2。(4) 吊挂荷载：0.20KN/ m2。(5) 电参数：220V, 50HZ, PH1/380V, 50HZ, PH3。(6) 屋面角：22。3、温室规格尺寸： （1）跨度：9.6 米（2）开间：4 米（3）肩高：4 米（4）顶高：4.84 米（5）外遮阳高：5.6 米4、温室排列方式与温室面积：温室屋脊呈东西走向。端墙长：9.6m×7 跨＝67.2m侧墙长：4m×10 间＝40m单座温室面积：2688 m25、温室结构参数与覆盖材料：钢结构材料选用符合 Q235 国标的优质碳素钢。钢材部件和紧固件均按《GB/T1912-2024 金属覆盖层 钢铁制品热镀锌层技术要求与试验方法》。（1）立柱:采纳 100×50×3mm 热镀锌矩形管, 立柱底部连接板采纳 12mm 厚热镀锌钢板；（2）拱架：50×30×2.5mm 热镀锌矩形管。（3）纵檩：50×30×2.5mm 热镀锌矩形管。(4) 四周檩条：80×40×2.5mm 热镀锌矩形管；维护结构为：Φ48 圆管。（5）桁架上下弦：采纳 50×50×3×450mm 热镀锌矩形管；腹杆采纳 Ф 16 热镀锌圆钢；（6）雨槽（天沟）：采纳 2mm 厚冷弯镀锌板，大截面可抗 180mm/小时的雨量；（7）接露槽采纳 δ0.5 毫米厚彩钢板弯制而成，安装在天沟下面。（8）连接件采纳热镀锌钢板冷弯、或焊接后热镀锌防腐处理。（9）铝型材：温室顶部与四周为专用铝型材；（10）密封件：密封件采纳专用橡胶密封件，雨槽连接处使用专用密封胶条；（11）紧固件：紧固件为国产镀锌标准件；（12）覆盖材料：温室顶部 5mm 白色钢化浮法玻璃，四周采纳规格为 5+6+5 中空白色浮法玻璃，透光率为 90%以上。6、自然通风系统：（1）顶通风：本项目温室采纳屋脊蝶形交错开窗方式。选用国产品牌带限位减速电机和齿轮齿条机构。设计通风窗比为24%左右。（2）侧通风：温室东...
