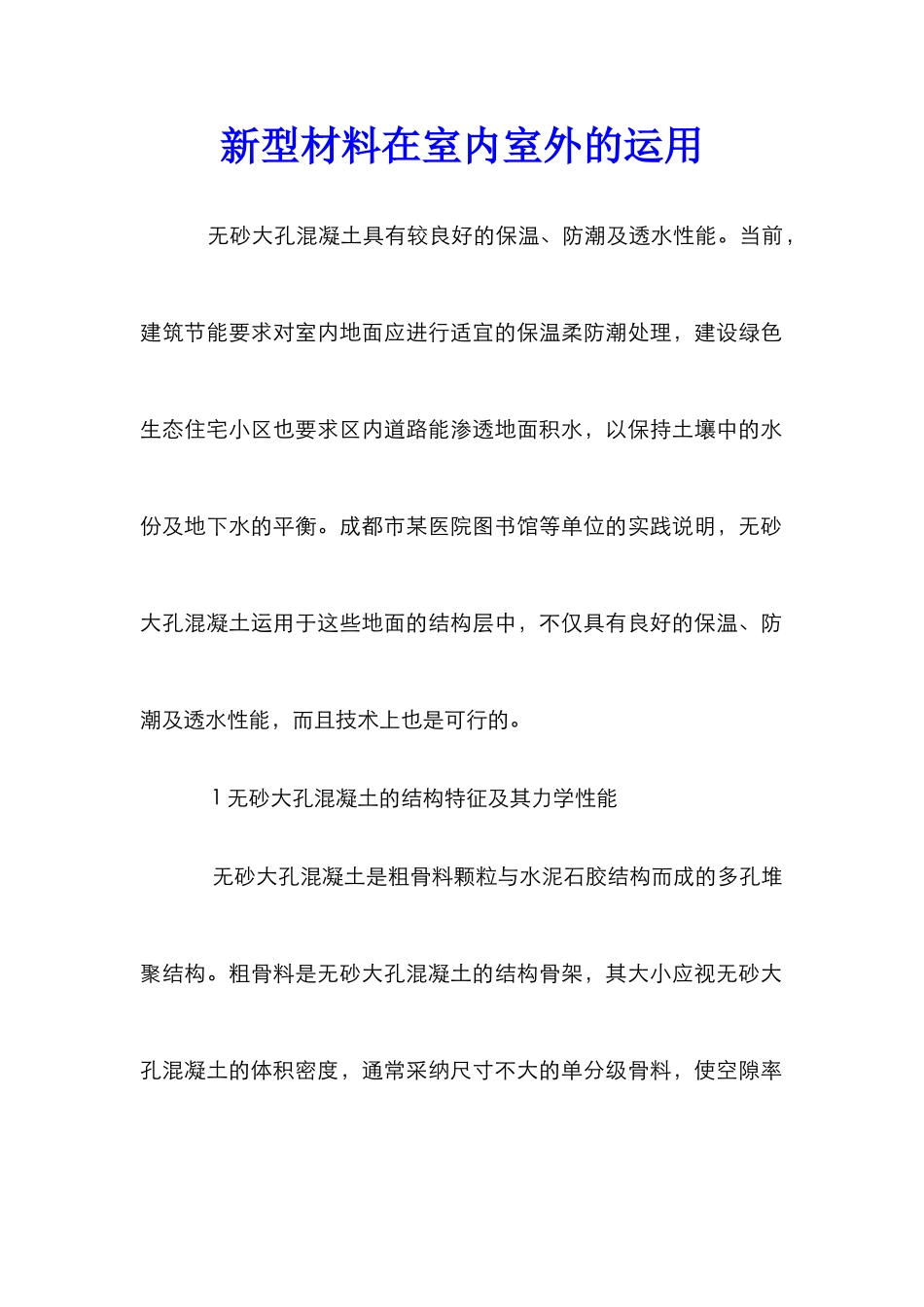

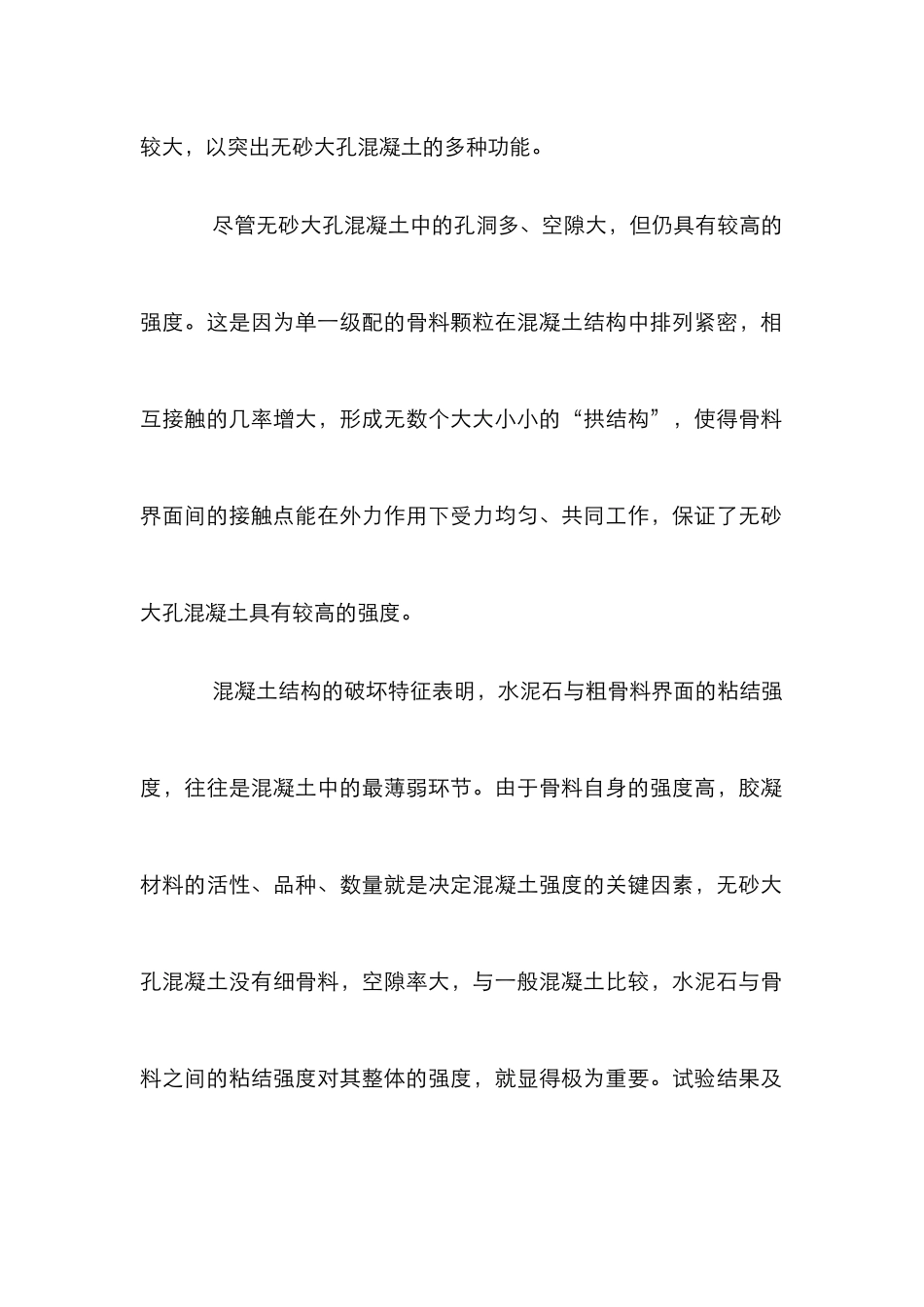

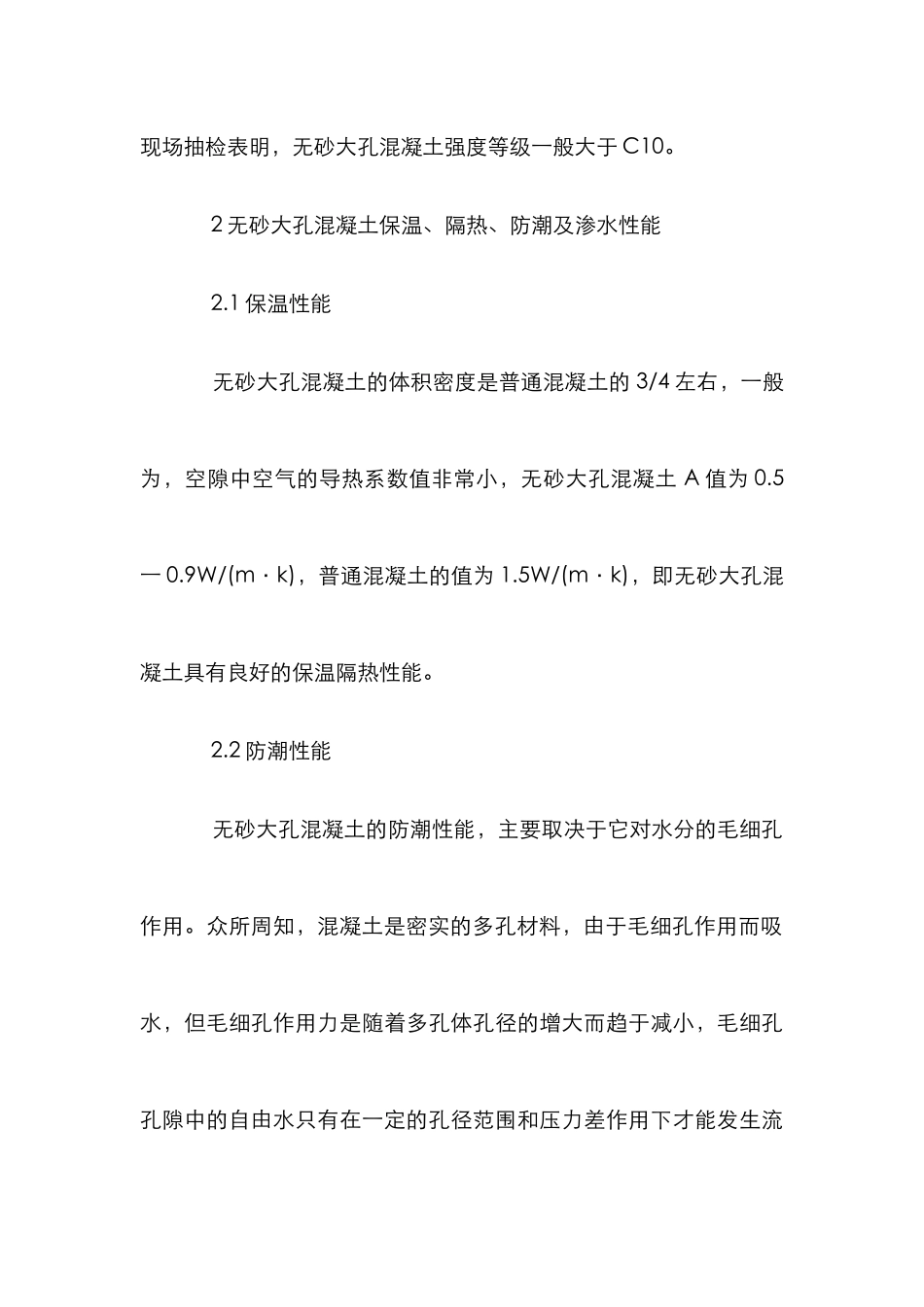

新型材料在室内室外的运用 无砂大孔混凝土具有较良好的保温、防潮及透水性能。当前,建筑节能要求对室内地面应进行适宜的保温柔防潮处理,建设绿色生态住宅小区也要求区内道路能渗透地面积水,以保持土壤中的水份及地下水的平衡。成都市某医院图书馆等单位的实践说明,无砂大孔混凝土运用于这些地面的结构层中,不仅具有良好的保温、防潮及透水性能,而且技术上也是可行的。 1 无砂大孔混凝土的结构特征及其力学性能 无砂大孔混凝土是粗骨料颗粒与水泥石胶结构而成的多孔堆聚结构。粗骨料是无砂大孔混凝土的结构骨架,其大小应视无砂大孔混凝土的体积密度,通常采纳尺寸不大的单分级骨料,使空隙率较大,以突出无砂大孔混凝土的多种功能。 尽管无砂大孔混凝土中的孔洞多、空隙大,但仍具有较高的强度。这是因为单一级配的骨料颗粒在混凝土结构中排列紧密,相互接触的几率增大,形成无数个大大小小的“拱结构”,使得骨料界面间的接触点能在外力作用下受力均匀、共同工作,保证了无砂大孔混凝土具有较高的强度。 混凝土结构的破坏特征表明,水泥石与粗骨料界面的粘结强度,往往是混凝土中的最薄弱环节。由于骨料自身的强度高,胶凝材料的活性、品种、数量就是决定混凝土强度的关键因素,无砂大孔混凝土没有细骨料,空隙率大,与一般混凝土比较,水泥石与骨料之间的粘结强度对其整体的强度,就显得极为重要。试验结果及现场抽检表明,无砂大孔混凝土强度等级一般大于 C10。 2 无砂大孔混凝土保温、隔热、防潮及渗水性能 2.1 保温性能 无砂大孔混凝土的体积密度是普通混凝土的 3/4 左右,一般为,空隙中空气的导热系数值非常小,无砂大孔混凝土 A 值为 0.5一 0.9W/(m·k),普通混凝土的值为 1.5W/(m·k),即无砂大孔混凝土具有良好的保温隔热性能。 2.2 防潮性能 无砂大孔混凝土的防潮性能,主要取决于它对水分的毛细孔作用。众所周知,混凝土是密实的多孔材料,由于毛细孔作用而吸水,但毛细孔作用力是随着多孔体孔径的增大而趋于减小,毛细孔孔隙中的自由水只有在一定的孔径范围和压力差作用下才能发生流动。无砂大孔混凝土具有较大的非贯穿孔洞,不是密实的多孔材质,自然地破坏了毛细孔的吸水作用,使地下水及湿气不易浸人无砂大孔混凝土及其上部的地面结构层,保证了地坪处于干燥状态。 2.3 透水性能 无砂大孔混凝土的骨料级配单一,空隙率大,基本没有填充材料,尽管无毛细管的作用形成孔洞,但雨水在重力作用下,能沿...
