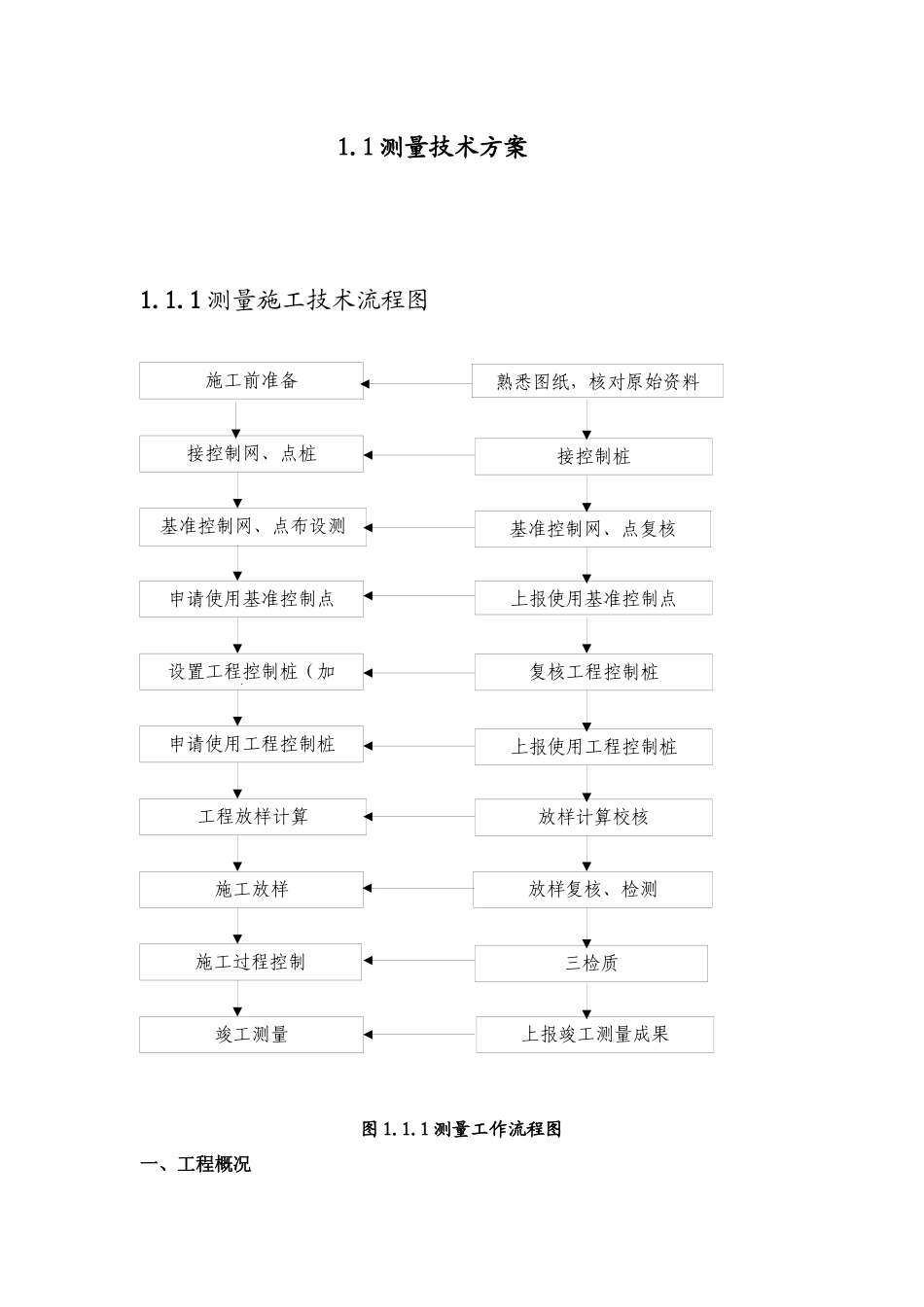

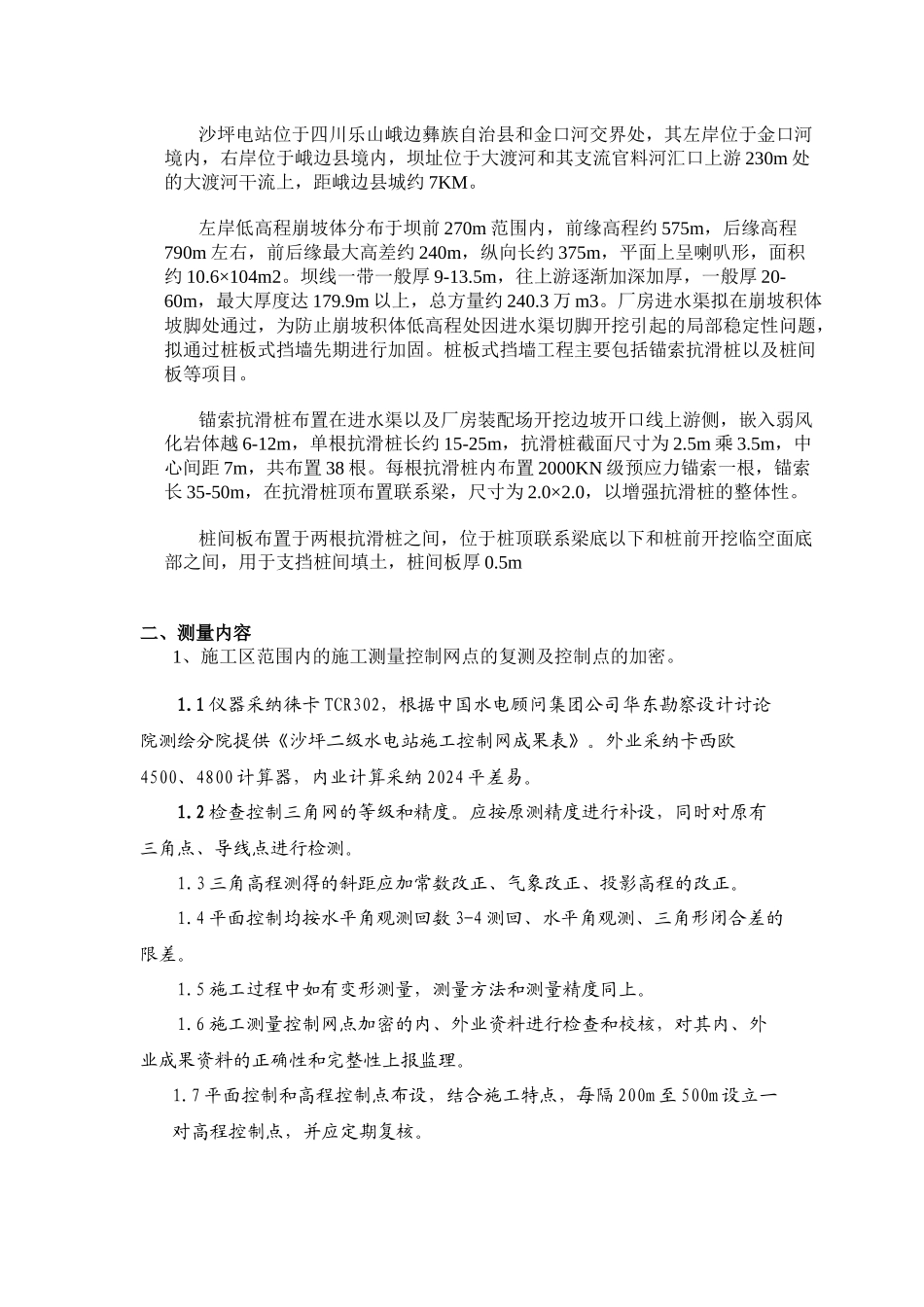

1.1 测量技术方案1.1.1 测量施工技术流程图图 1.1.1 测量工作流程图一、工程概况施工前准备熟悉图纸，核对原始资料接控制网、点桩接控制桩基准控制网、点布设测基准控制网、点复核申请使用基准控制点上报使用基准控制点复核工程控制桩设置工程控制桩（加密）申请使用工程控制桩上报使用工程控制桩工程放样计算放样计算校核施工放样放样复核、检测施工过程控制三检质竣工测量上报竣工测量成果沙坪电站位于四川乐山峨边彝族自治县和金口河交界处，其左岸位于金口河境内，右岸位于峨边县境内，坝址位于大渡河和其支流官料河汇口上游 230m 处的大渡河干流上，距峨边县城约 7KM。左岸低高程崩坡体分布于坝前 270m 范围内，前缘高程约 575m，后缘高程790m 左右，前后缘最大高差约 240m，纵向长约 375m，平面上呈喇叭形，面积约 10.6×104m2。坝线一带一般厚 9-13.5m，往上游逐渐加深加厚，一般厚 20-60m，最大厚度达 179.9m 以上，总方量约 240.3 万 m3。厂房进水渠拟在崩坡积体坡脚处通过，为防止崩坡积体低高程处因进水渠切脚开挖引起的局部稳定性问题，拟通过桩板式挡墙先期进行加固。桩板式挡墙工程主要包括锚索抗滑桩以及桩间板等项目。锚索抗滑桩布置在进水渠以及厂房装配场开挖边坡开口线上游侧，嵌入弱风化岩体越 6-12m，单根抗滑桩长约 15-25m，抗滑桩截面尺寸为 2.5m 乘 3.5m，中心间距 7m，共布置 38 根。每根抗滑桩内布置 2000KN 级预应力锚索一根，锚索长 35-50m，在抗滑桩顶布置联系梁，尺寸为 2.0×2.0，以增强抗滑桩的整体性。桩间板布置于两根抗滑桩之间，位于桩顶联系梁底以下和桩前开挖临空面底部之间，用于支挡桩间填土，桩间板厚 0.5m二、测量内容1、施工区范围内的施工测量控制网点的复测及控制点的加密。1.1 仪器采纳徕卡 TCR302，根据中国水电顾问集团公司华东勘察设计讨论院测绘分院提供《沙坪二级水电站施工控制网成果表》。外业采纳卡西欧4500、4800 计算器，内业计算采纳 2024 平差易。1.2 检查控制三角网的等级和精度。应按原测精度进行补设，同时对原有三角点、导线点进行检测。1.3 三角高程测得的斜距应加常数改正、气象改正、投影高程的改正。1.4 平面控制均按水平角观测回数 3-4 测回、水平角观测、三角形闭合差的限差。1.5 施工过程中如有变形测量，测量方法和测量精度同上。1.6 施工测量控制网点加密的内、外业资料进行检查和校核，对其内、外业成果资料的正确性和完...
