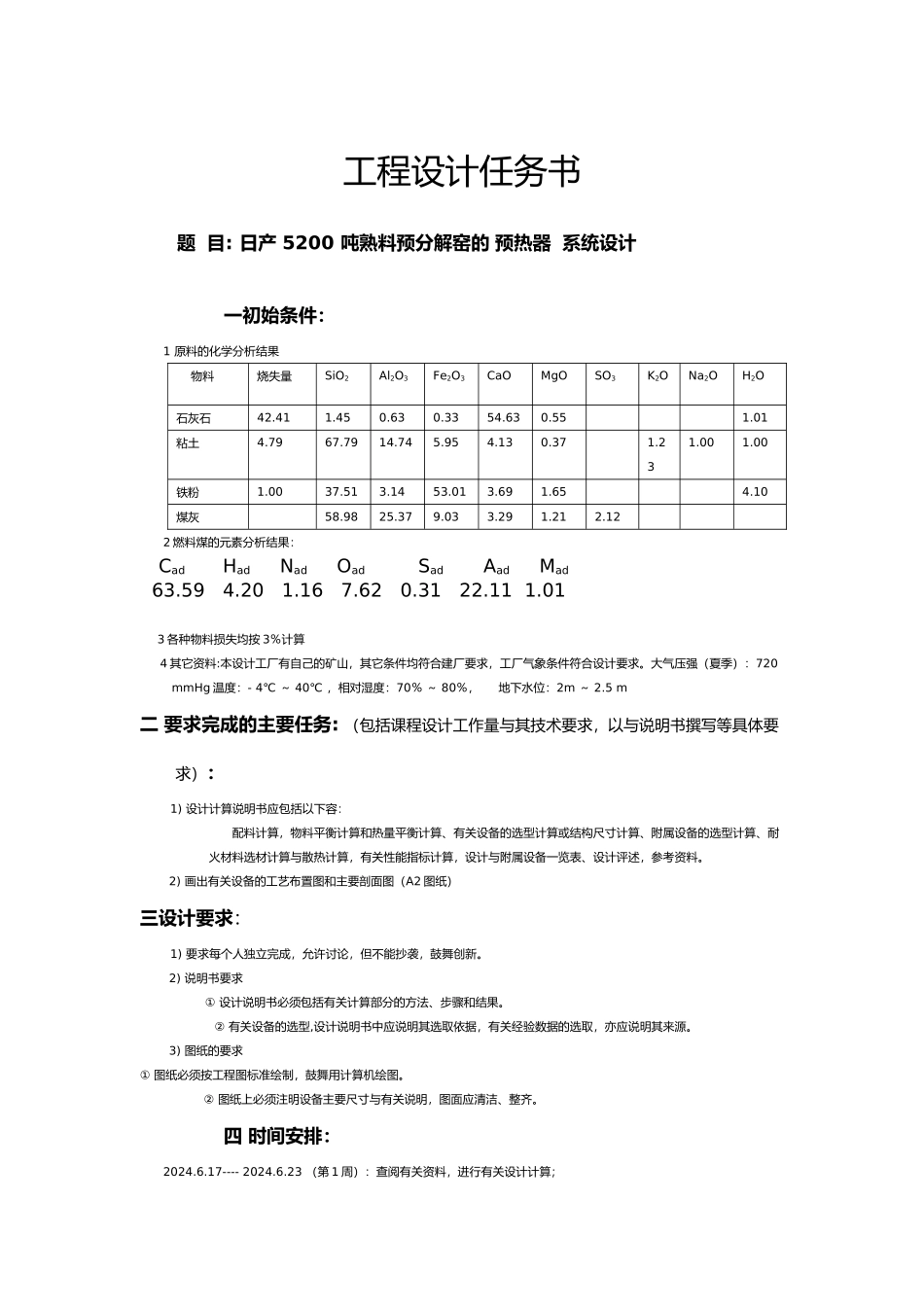

工程设计任务书题 目: 日产 5200 吨熟料预分解窑的 预热器 系统设计一初始条件:1 原料的化学分析结果 物料烧失量SiO2Al2O3Fe2O3CaOMgOSO3K2ONa2OH2O石灰石42.411.450.630.3354.630.551.01粘土4.7967.7914.745.954.130.371.231.001.00铁粉1.0037.513.1453.013.691.654.10煤灰58.9825.379.033.291.212.122 燃料煤的元素分析结果:Cad Had Nad Oad Sad Aad Mad 63.59 4.20 1.16 7.62 0.31 22.11 1.013 各种物料损失均按 3%计算 4 其它资料:本设计工厂有自己的矿山,其它条件均符合建厂要求,工厂气象条件符合设计要求。大气压强(夏季):720 mmHg 温度:- 4℃ ~ 40℃ ,相对湿度:70% ~ 80%,地下水位:2m ~ 2.5 m二 要求完成的主要任务: (包括课程设计工作量与其技术要求,以与说明书撰写等具体要求):1) 设计计算说明书应包括以下容:配料计算,物料平衡计算和热量平衡计算、有关设备的选型计算或结构尺寸计算、附属设备的选型计算、耐火材料选材计算与散热计算,有关性能指标计算,设计与附属设备一览表、设计评述,参考资料。2) 画出有关设备的工艺布置图和主要剖面图(A2 图纸)三设计要求:1) 要求每个人独立完成,允许讨论,但不能抄袭,鼓舞创新。2) 说明书要求① 设计说明书必须包括有关计算部分的方法、步骤和结果。② 有关设备的选型,设计说明书中应说明其选取依据,有关经验数据的选取,亦应说明其来源。3) 图纸的要求① 图纸必须按工程图标准绘制,鼓舞用计算机绘图。② 图纸上必须注明设备主要尺寸与有关说明,图面应清洁、整齐。四 时间安排:2024.6.17---- 2024.6.23 (第 1 周):查阅有关资料,进行有关设计计算;2024.6.24---- 2024.6.31 (第 2 周):绘制相关的图纸;2024.7.1—-- 2024.7.5 (第 3 周):整理提交计算说明书、图纸以与其它设计资料,答辩。指导老师签名: 2024 年 6 月 14 日系主任(或责任老师)签名: 2024 年 6 月 14 日目录1.配料计算 11.1 计算煤灰掺入量 11.1.1 煤的低位发热量 11.1.2 煤灰的掺入量 11.2 根据熟料率值,估算熟料化学成分 21.3 累加试凑过程 21.4 配比结果 22.燃烧计算 33.物料与热量平衡计算 43.1 物料平衡 53.1.1 收入项目 53.1.1.1 燃料总消耗量 53.1.1.2 生料消耗量 53.1.1.3 入窑系统空气量 73.1.2 支出项目 93.1.2.1 熟料 93.1.2.2 出预热器废气量 93.1.2.3...
