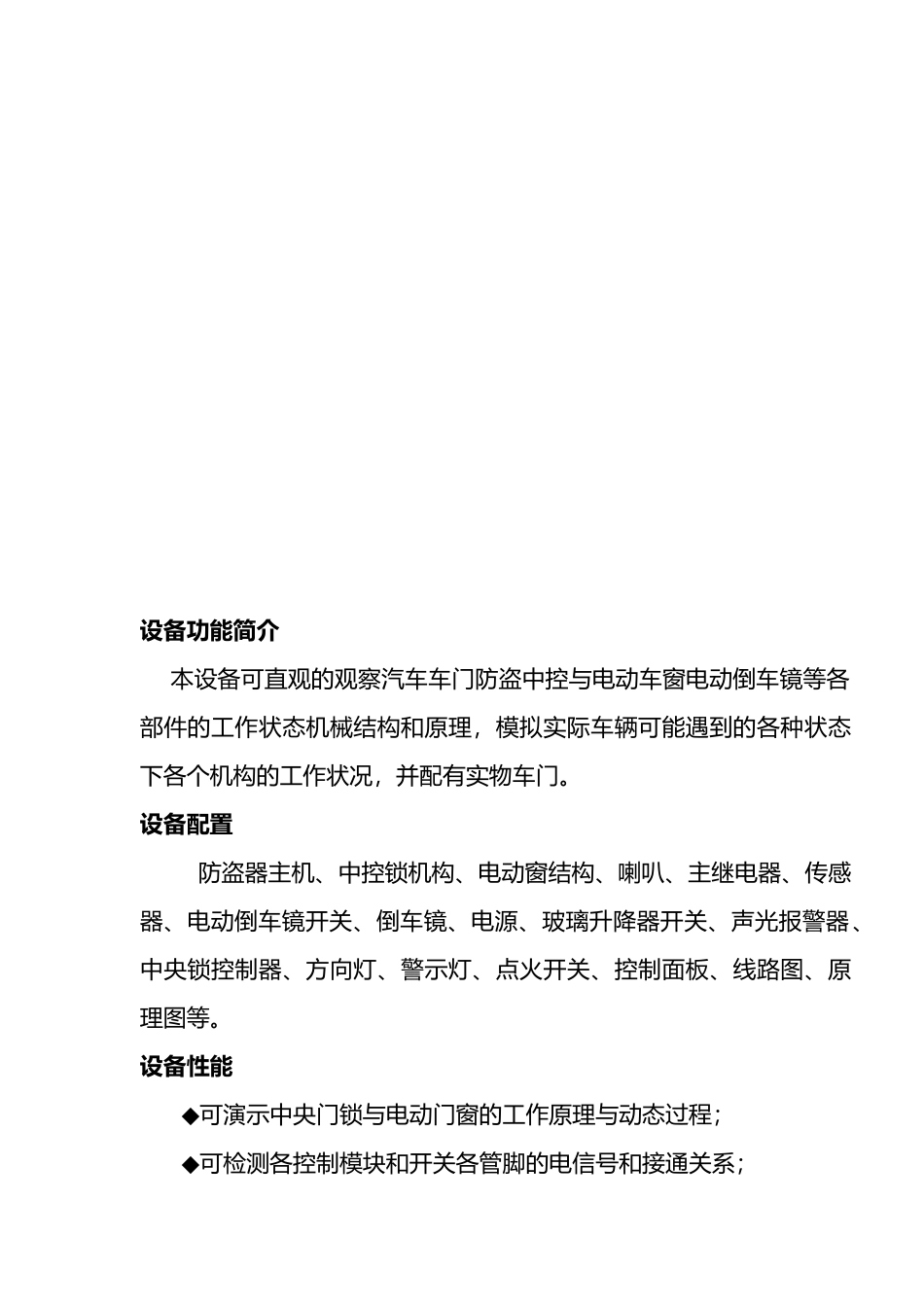

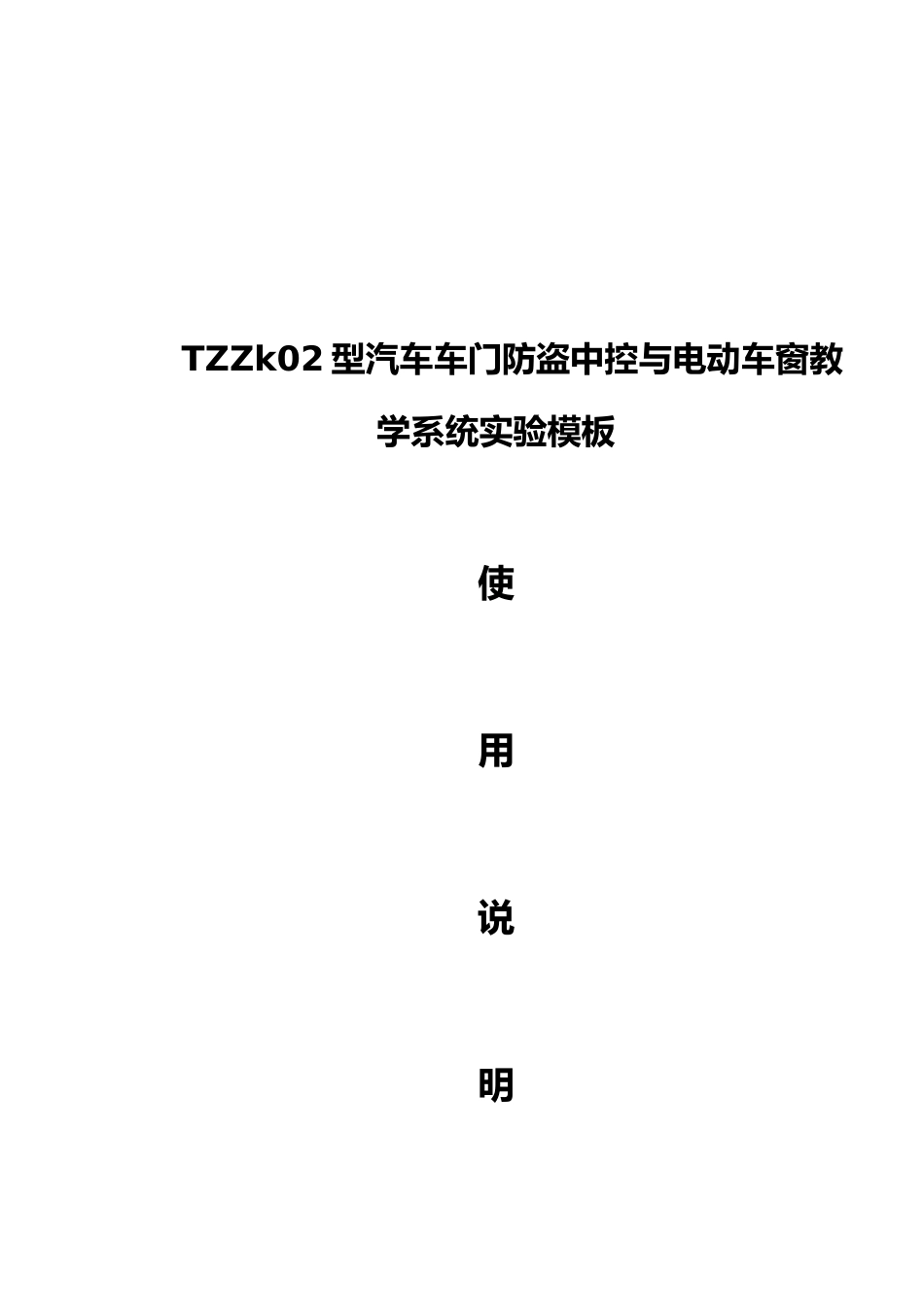

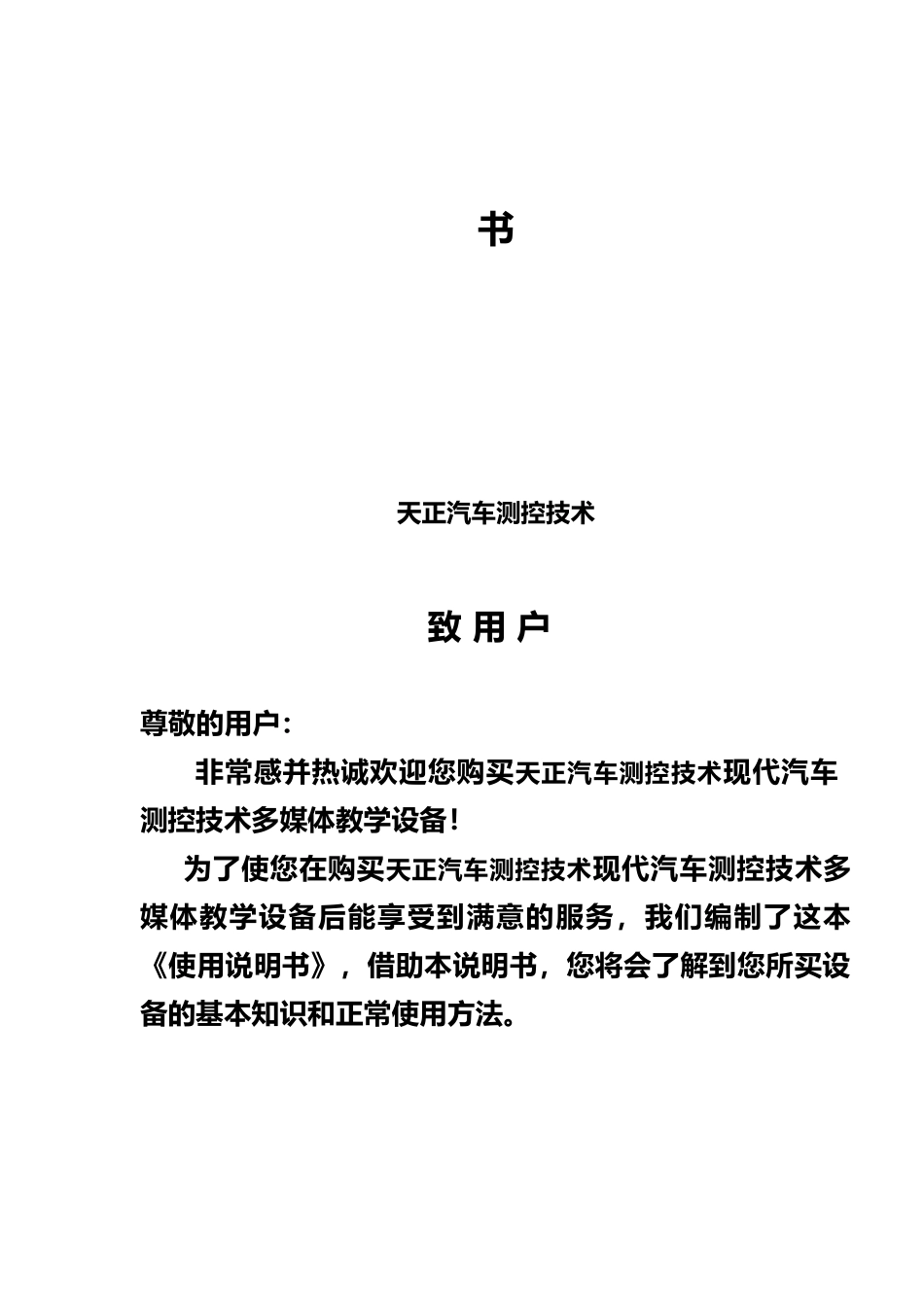

TZZk02 型汽车车门防盗中控与电动车窗教学系统实验模板使用说明书天正汽车测控技术致 用 户尊敬的用户：非常感并热诚欢迎您购买天正汽车测控技术现代汽车测控技术多媒体教学设备！ 为了使您在购买天正汽车测控技术现代汽车测控技术多媒体教学设备后能享受到满意的服务，我们编制了这本《使用说明书》，借助本说明书，您将会了解到您所买设备的基本知识和正常使用方法。设备功能简介 本设备可直观的观察汽车车门防盗中控与电动车窗电动倒车镜等各部件的工作状态机械结构和原理，模拟实际车辆可能遇到的各种状态下各个机构的工作状况，并配有实物车门。设备配置防盗器主机、中控锁机构、电动窗结构、喇叭、主继电器、传感器、电动倒车镜开关、倒车镜、电源、玻璃升降器开关、声光报警器、中央锁控制器、方向灯、警示灯、点火开关、控制面板、线路图、原理图等。设备性能◆可演示中央门锁与电动门窗的工作原理与动态过程；◆可检测各控制模块和开关各管脚的电信号和接通关系；◆PVC 原理与实物相对应，检测现场与原理高度结合；◆实物车门和实际车辆功能配置完全一致并可直观观察声，光报警系统；模板实验操作实验模板如下图：模板实验使用说明把车门与模板用连接线束连接上， 接通电源，打开点火开关。1，电动车窗实验关闭左前主电动车窗开关上的电源开关，使其他电动车窗控制开关不起作用，分别按动左前开关上是四个按纽，分别观察实物与模板电动车窗机构的动作。打开左前主电动车窗开关上的开关，分别按动其他三个按钮，观察是否可以控制各自的车窗，分析左前主电动车窗开关上安装电源开关的目的和作用。 关闭点火开关，分别用万用表电阻档测量在左前主电动车窗开关上的电源开关在开和关的情况下主电动车窗开关和其他三个开关各个管脚的接通关系。对比模板上的开关管脚关系图，分析主次开关之间的连接关系和功能。2, 中控锁控制实验 先按下遥控器上的解锁按钮，使防盗系统处于解锁状态。尝试是否能打开车门，并用手动拨动模板上锁机机构的开锁杠杆，在此状态下应能够顺利的打开各门锁。 用手向上拨动模板上左后中控机构的连接竿，使左后中控机构处于闭锁状态，再尝试是否能打开各个门锁机构。 还原左后中控机构到解锁状态并用手向上拨动模板上左前中控机构的连接竿，使左前中控机构处于闭锁状态，再尝试是否能打开各个门锁机构。 观察在几种状态下各门锁机构的锁止状态，分析这几个门锁机构之间的主随动关系。拨动左后中控机构上的儿...
