普通铣床的数控化改造

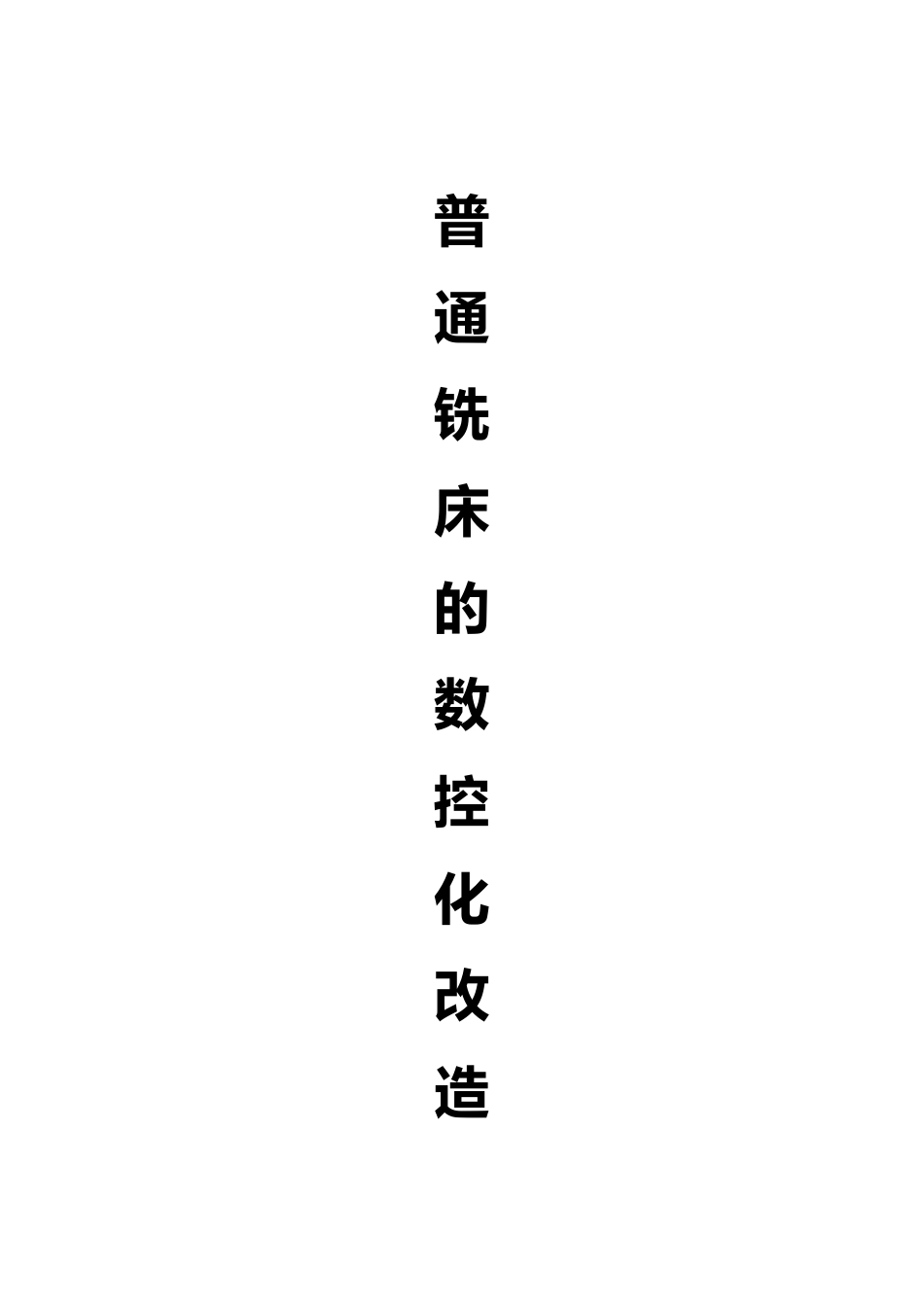

普通铣床的数控化改造_第1页
1/41

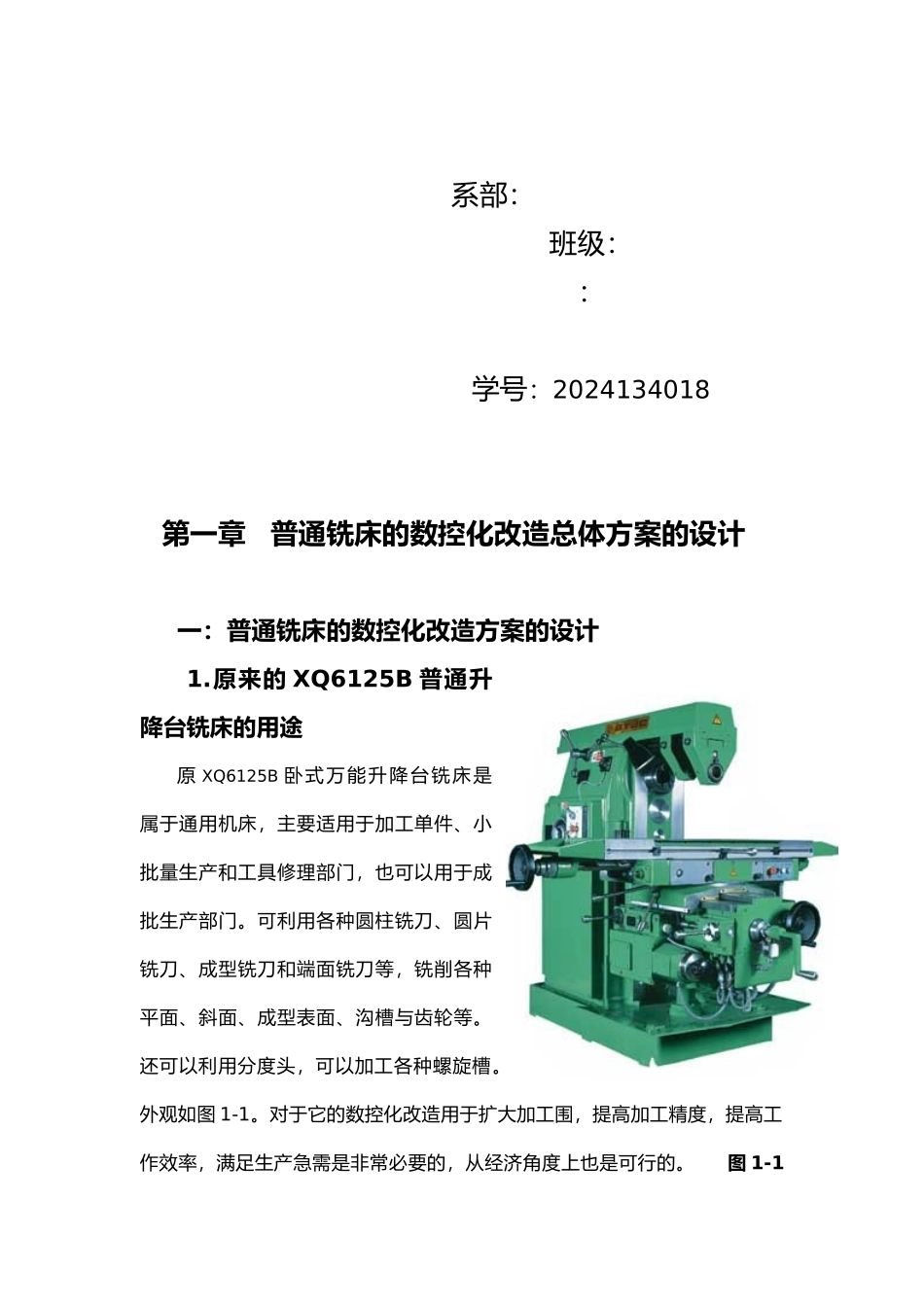

普通铣床的数控化改造_第2页
2/41
普通铣床的数控化改造_第3页
3/41
普通铣床的数控化改造 系部: 班级: : 学号:2024134018第一章普通铣床的数控化改造总体方案的设计一:普通铣床的数控化改造方案的设计1.原来的 XQ6125B 普通升降台铣床的用途原 XQ6125B 卧式万能升降台铣床是属于通用机床,主要适用于加工单件、小批量生产和工具修理部门,也可以用于成批生产部门。可利用各种圆柱铣刀、圆片铣刀、成型铣刀和端面铣刀等,铣削各种平面、斜面、成型表面、沟槽与齿轮等。还可以利用分度头,可以加工各种螺旋槽。外观如图 1-1。对于它的数控化改造用于扩大加工围,提高加工精度,提高工作效率,满足生产急需是非常必要的,从经济角度上也是可行的。 图 1-1 XQ6125B 普通升降台铣床外观图2.总体设计任务将原来的 X6132 要改造成加工精度高、定位准确、可靠,扩大其加工围,提高加工效率,各性能参数有所提高,使其可以铣削圆弧面与斜面等形状复杂的高精度零件(如凸轮轴)。3.总体设计方案经济型数控铣床的改造,为了保证被改造后的性能不低于原铣床,选 X、Z坐标快进速度不低于 2.4m/min,水平拖动力按 15KN 计算,则所需的功率为: P=FV=15=0.6Kw假如采纳步进电机作为伺服驱动元件,步进电机达不到此功率要求。 例如:200BF001 反应式步进电机,最大静转矩为,最高运行频率为 11000step/s,步距角为 1/6°,若取最高工作频率下的工作扭矩为静扭矩的 1/4,则高速小的功率为:因此,假如选用步进电机,必须相应地降低机床的某些性能,主要是快速性。另一方面由于步进电机在低速工作时有明显的冲动,易自激振荡,而且激振频率很可能落入铣削加工所用的进给速度围,着对加工极为不利,造成工件超差。此外,由于步进电机没有过载能力,高速时扭矩下降很多,容易丢失,大功率步进的驱动较困难等,选用步进电机驱动是不合适的。若采纳直流或沟通伺服电机的闭环控制方案,结构复杂,技术难度大,调试和维修困难得多,造价也高。闭环控制可以达到很好的机床精度,能补偿机械传动系统中各种误差,消除间隙,干扰等对加工精度的影响,一般应用于要求高的数控设备中,由于所改造数控铣床工件的加工精度不十分高,采纳闭环系统的必要性不大。若采纳直流或沟通伺服电机的半闭环控制,其性能介于开环和闭环之间.由于调速围宽,过载能力强,有采纳反馈控制因此性能远优于步进电机的开环控制;反馈环节不包括大部分机械传动元件,调试比闭环简单,系统的稳定性较易保证,所以比闭环容易实现.但是采纳半闭环控制,调...
