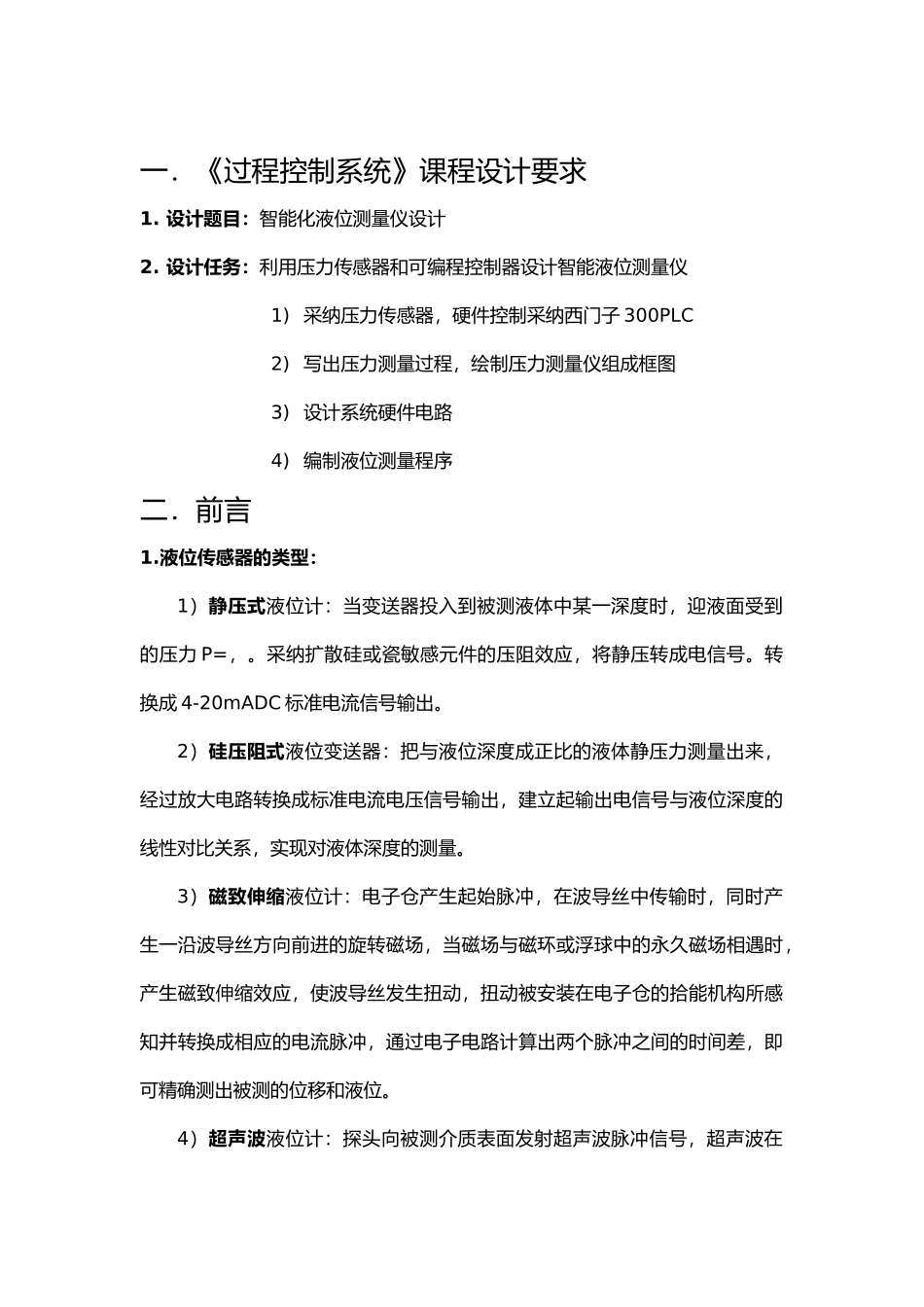

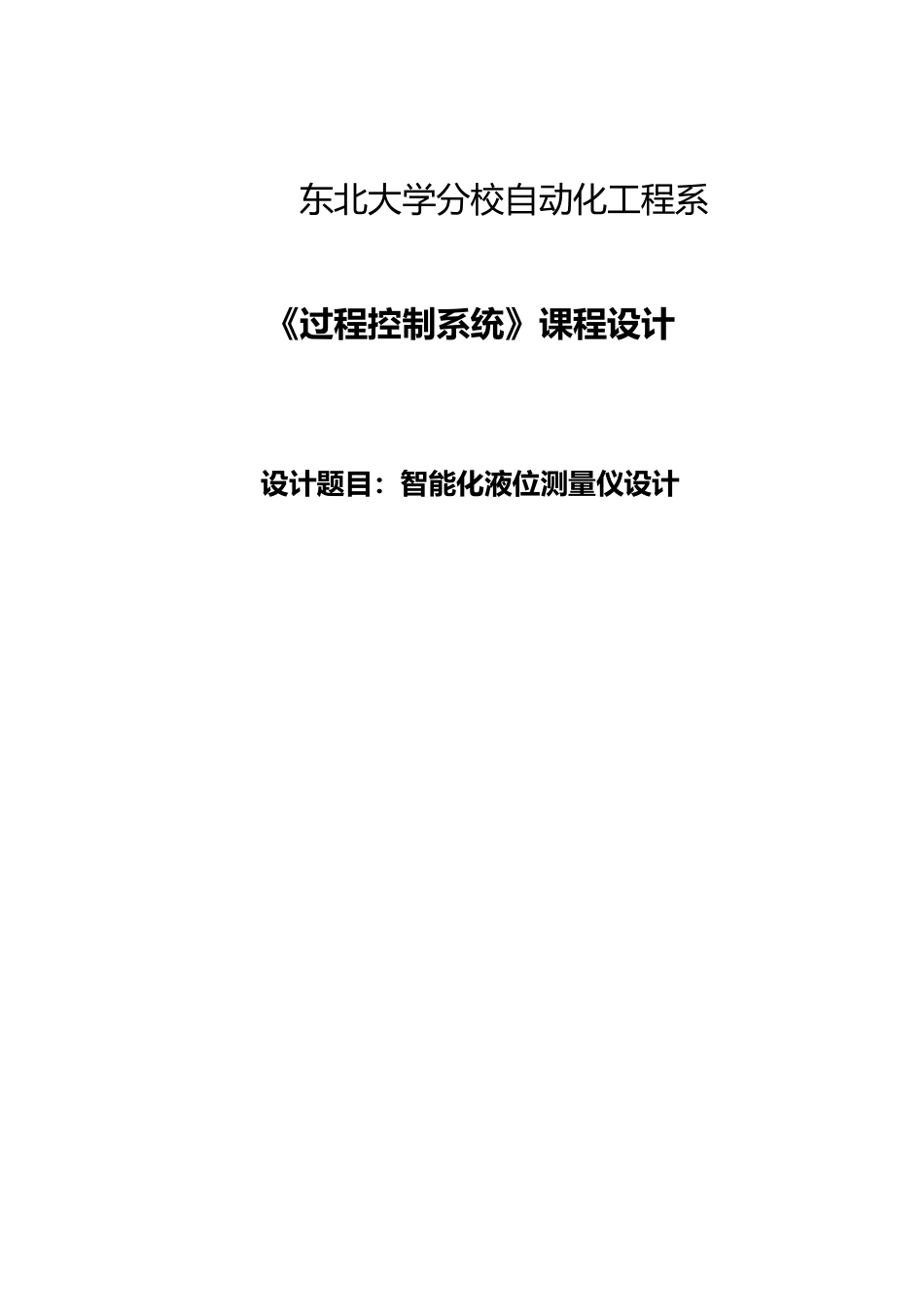

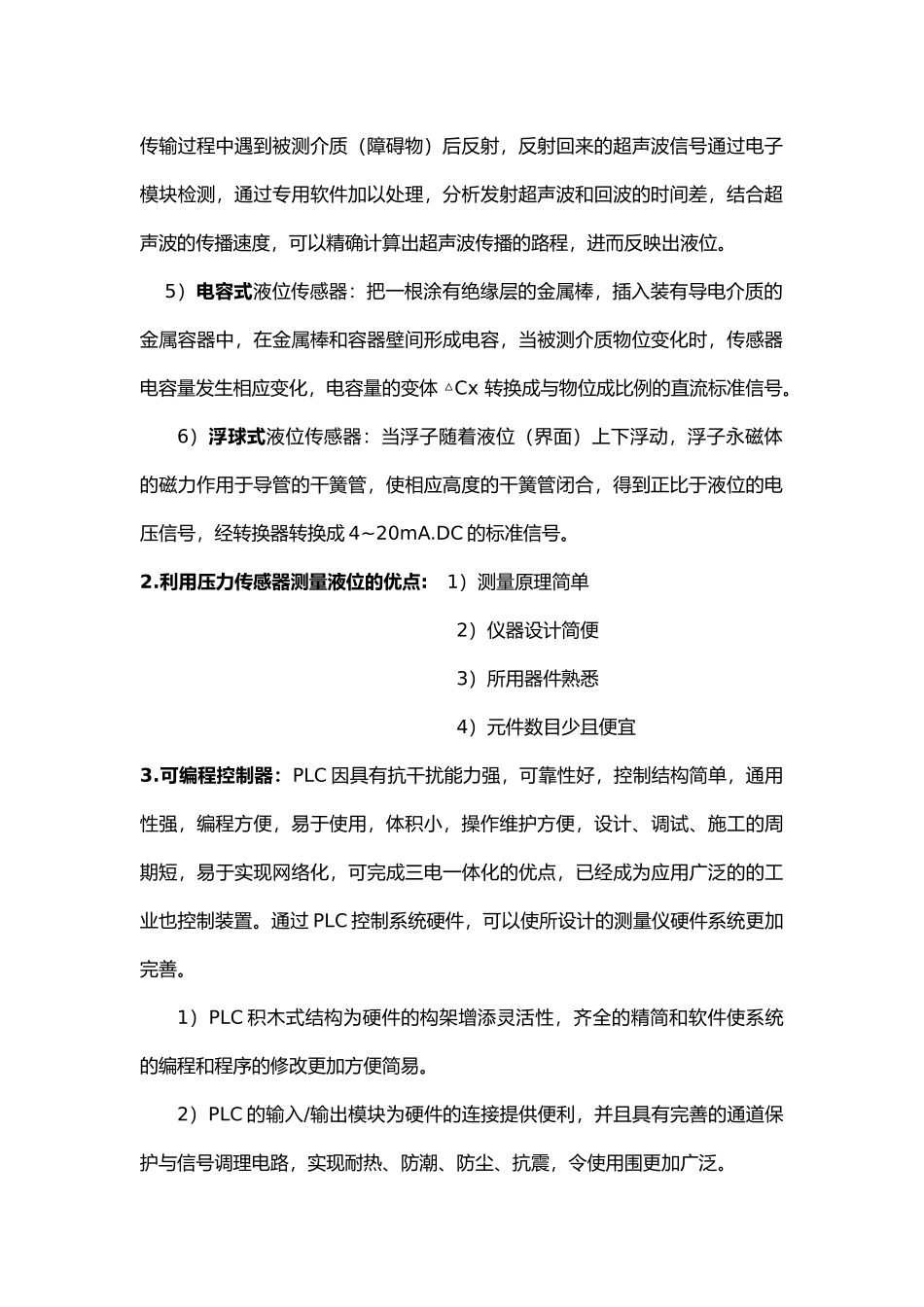

东北大学分校自动化工程系 《过程控制系统》课程设计 设计题目：智能化液位测量仪设计 一．《过程控制系统》课程设计要求1. 设计题目：智能化液位测量仪设计2. 设计任务：利用压力传感器和可编程控制器设计智能液位测量仪1) 采纳压力传感器，硬件控制采纳西门子 300PLC2) 写出压力测量过程，绘制压力测量仪组成框图3) 设计系统硬件电路4) 编制液位测量程序二．前言1.液位传感器的类型：1）静压式液位计：当变送器投入到被测液体中某一深度时，迎液面受到的压力 P=，。采纳扩散硅或瓷敏感元件的压阻效应，将静压转成电信号。转换成 4-20mADC 标准电流信号输出。2）硅压阻式液位变送器：把与液位深度成正比的液体静压力测量出来，经过放大电路转换成标准电流电压信号输出，建立起输出电信号与液位深度的线性对比关系，实现对液体深度的测量。3）磁致伸缩液位计：电子仓产生起始脉冲，在波导丝中传输时，同时产生一沿波导丝方向前进的旋转磁场，当磁场与磁环或浮球中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，扭动被安装在电子仓的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两个脉冲之间的时间差，即可精确测出被测的位移和液位。4）超声波液位计：探头向被测介质表面发射超声波脉冲信号，超声波在传输过程中遇到被测介质（障碍物）后反射，反射回来的超声波信号通过电子模块检测，通过专用软件加以处理，分析发射超声波和回波的时间差，结合超声波的传播速度，可以精确计算出超声波传播的路程，进而反映出液位。 5）电容式液位传感器：把一根涂有绝缘层的金属棒，插入装有导电介质的金属容器中，在金属棒和容器壁间形成电容，当被测介质物位变化时，传感器电容量发生相应变化，电容量的变体 △Cx 转换成与物位成比例的直流标准信号。6）浮球式液位传感器：当浮子随着液位（界面）上下浮动，浮子永磁体的磁力作用于导管的干簧管，使相应高度的干簧管闭合，得到正比于液位的电压信号，经转换器转换成 4~20mA.DC 的标准信号。2.利用压力传感器测量液位的优点: 1）测量原理简单2）仪器设计简便3）所用器件熟悉4）元件数目少且便宜3.可编程控制器：PLC 因具有抗干扰能力强，可靠性好，控制结构简单，通用性强，编程方便，易于使用，体积小，操作维护方便，设计、调试、施工的周期短，易于实现网络化，可完成三电一体化的优点，已经成为应用广泛的的工业也控制装置。通过 PLC 控制系统硬件，可以使所...
