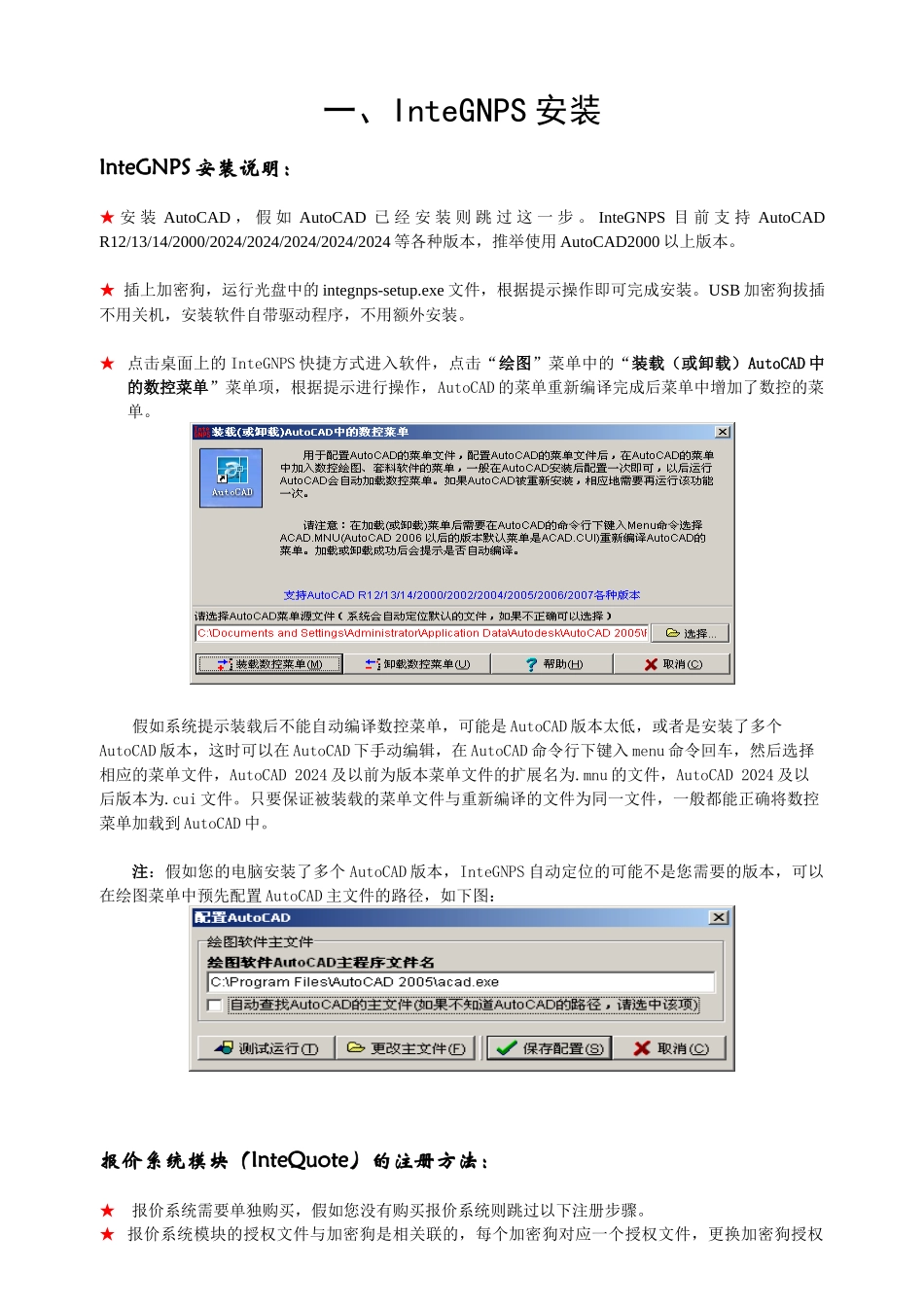

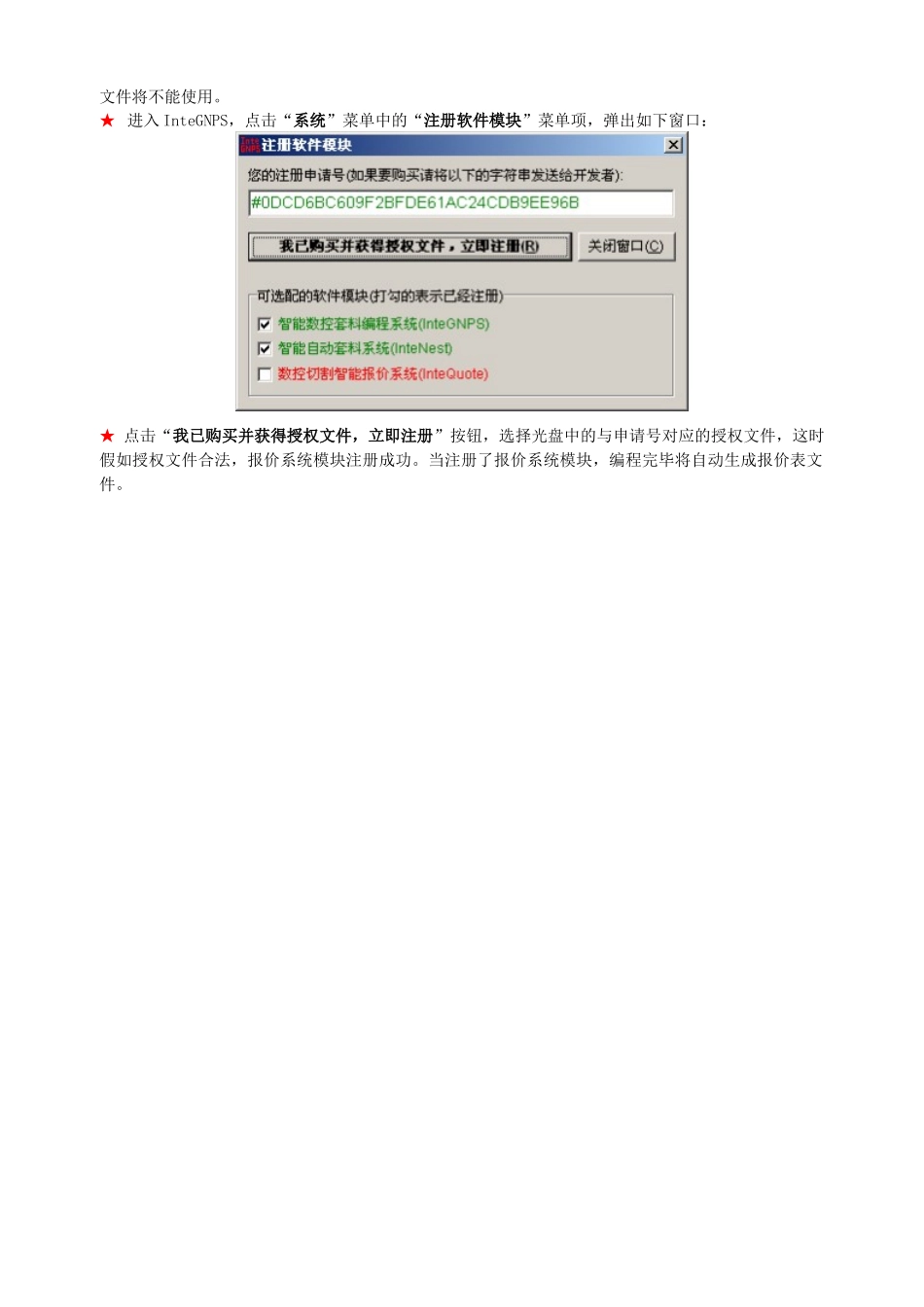

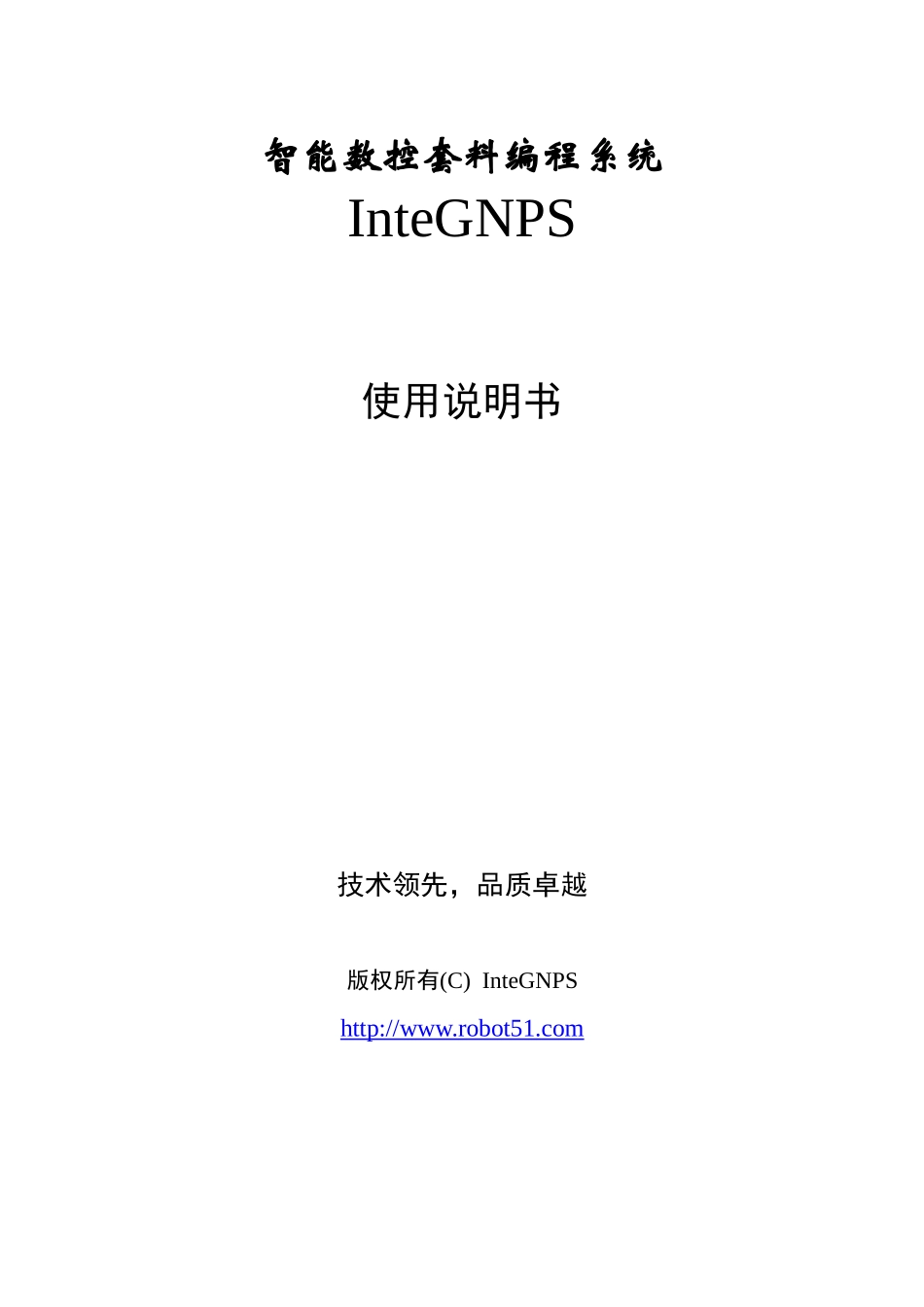

智能数控套料编程系统InteGNPS使用说明书技术领先,品质卓越版权所有(C) InteGNPShttp://www.robot51.com一、InteGNPS 安装InteGNPS 安装说明:★ 安 装 AutoCAD , 假 如 AutoCAD 已 经 安 装 则 跳 过 这 一 步 。 InteGNPS 目 前 支 持 AutoCAD R12/13/14/2000/2024/2024/2024/2024/2024 等各种版本,推举使用 AutoCAD2000 以上版本。★ 插上加密狗,运行光盘中的 integnps-setup.exe 文件,根据提示操作即可完成安装。USB 加密狗拔插不用关机,安装软件自带驱动程序,不用额外安装。★ 点击桌面上的 InteGNPS 快捷方式进入软件,点击“绘图”菜单中的“装载(或卸载)AutoCAD 中的数控菜单”菜单项,根据提示进行操作,AutoCAD 的菜单重新编译完成后菜单中增加了数控的菜单。假如系统提示装载后不能自动编译数控菜单,可能是 AutoCAD 版本太低,或者是安装了多个AutoCAD 版本,这时可以在 AutoCAD 下手动编辑,在 AutoCAD 命令行下键入 menu 命令回车,然后选择相应的菜单文件,AutoCAD 2024 及以前为版本菜单文件的扩展名为.mnu 的文件,AutoCAD 2024 及以后版本为.cui 文件。只要保证被装载的菜单文件与重新编译的文件为同一文件,一般都能正确将数控菜单加载到 AutoCAD 中。注:假如您的电脑安装了多个 AutoCAD 版本,InteGNPS 自动定位的可能不是您需要的版本,可以在绘图菜单中预先配置 AutoCAD 主文件的路径,如下图:报价系统模块(InteQuote)的注册方法:★ 报价系统需要单独购买,假如您没有购买报价系统则跳过以下注册步骤。★ 报价系统模块的授权文件与加密狗是相关联的,每个加密狗对应一个授权文件,更换加密狗授权文件将不能使用。★ 进入 InteGNPS,点击“系统”菜单中的“注册软件模块”菜单项,弹出如下窗口:★ 点击“我已购买并获得授权文件,立即注册”按钮,选择光盘中的与申请号对应的授权文件,这时假如授权文件合法,报价系统模块注册成功。当注册了报价系统模块,编程完毕将自动生成报价表文件。二、绘图使用 AutoCAD 绘制零件图需要注意以下几点: ★ 在 AutoCAD 下按比例(1:1)绘制零件图,单位默认为毫米(根据您选用版本系统所规定的单位绘图,一般为毫米),请参见软件中关于系统中的说明。 ★ 在 AutoCAD 的 DWG 文件中,内轮廓、外轮廓、桥接、划线、冲打、钻孔、铆接等层要分清,请用数控菜单中的修改图层命令,不同的图层显...
