暖通空调图例与符号

暖通空调图例与符号_第1页
1/23

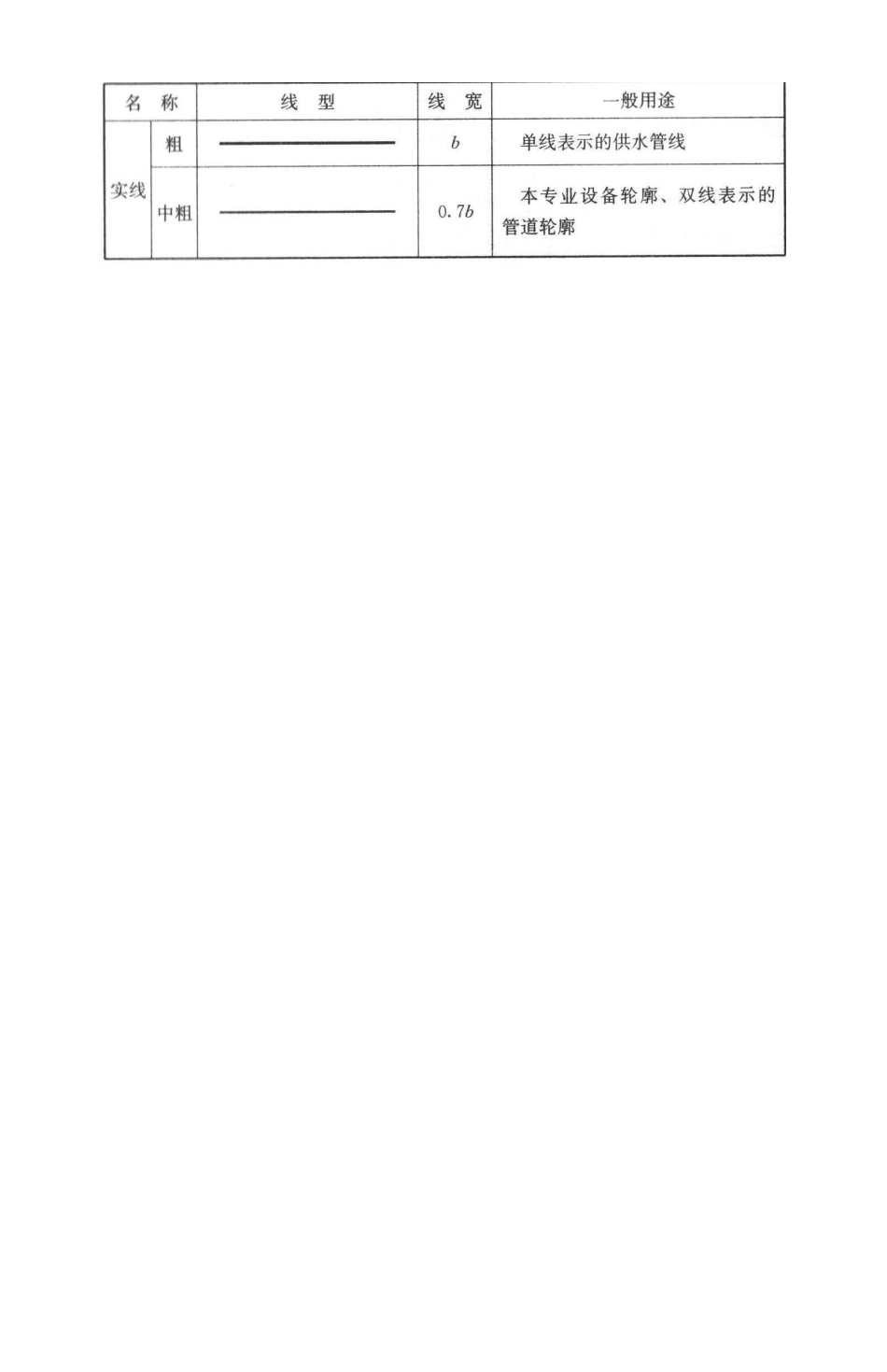

暖通空调图例与符号_第2页
2/23

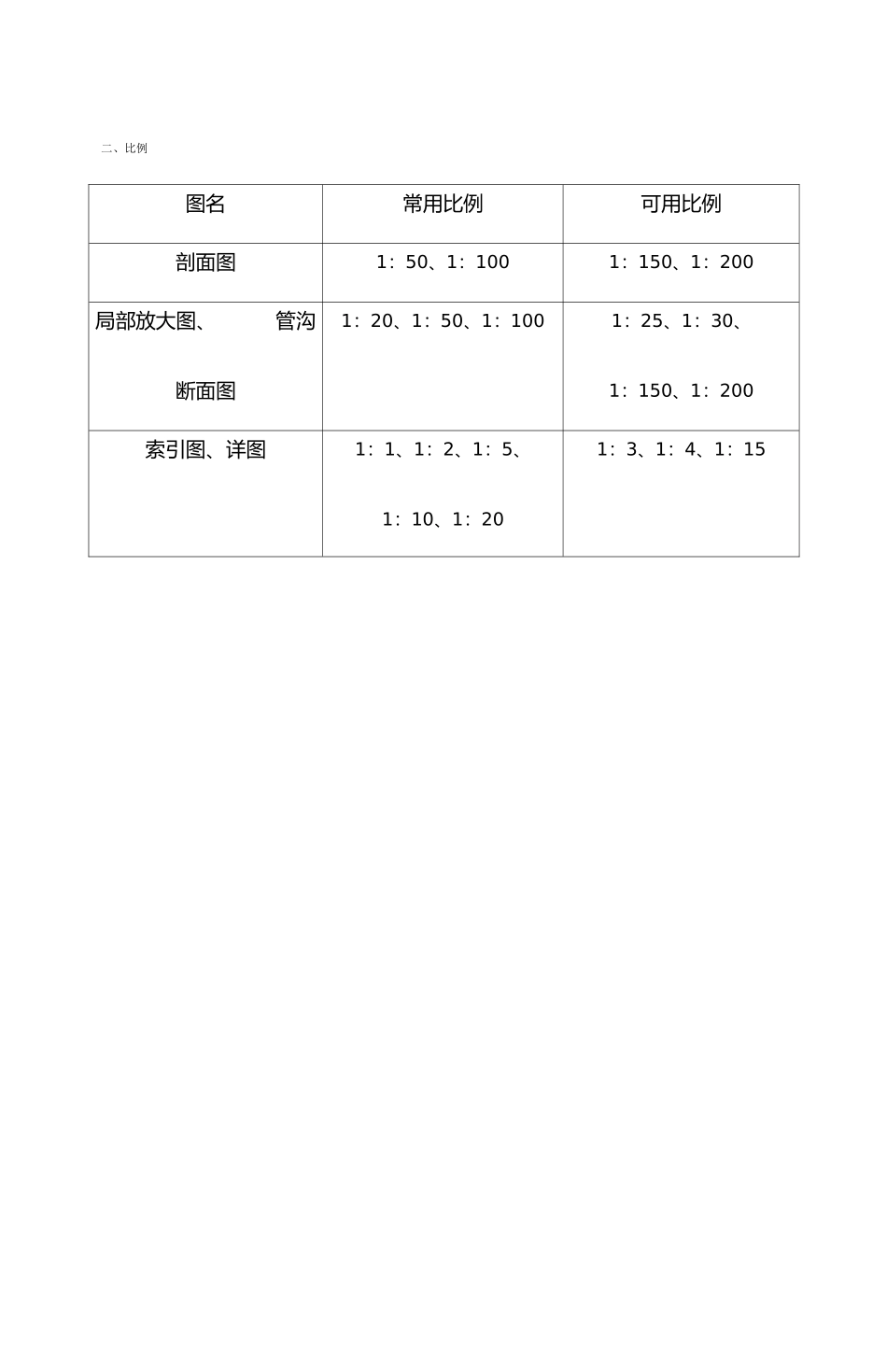

暖通空调图例与符号_第3页
3/23
第八章、暖通、空调图例与符号一、线型与其含义二、比例图名常用比例可用比例剖面图1:50、1:1001:150、1:200局部放大图、 管沟断面图1:20、1:50、1:1001:25、1:30、 1:150、1:200索引图、详图1:1、1:2、1:5、 1:10、1:201:3、1:4、1:15三、水、汽管道代号四、水、汽管道阀门和附件图例序号 名称图例备注1截止阀2闸阀3球阀4柱塞阀5快开阀6蝶阀7旋塞阀8止回阀9浮球阀10三通阀11平衡阀12定流量阀13定压差阀14自动排气阀15集气罐、放气阀16节流阀17调节止回断阀水泵出口用18膨胀阀19排入大气或室外20安全阀21角阀22底阀23漏斗24地漏25明沟排水26向上弯头27向下弯头28法兰封头或管封29上出三通30下出三通31变径管32活接头或法兰连接33固定支架34导向支架35活动支架36金属软管37可屈挠橡胶软接头38Y 形过滤器39疏水器40减压阀左高右低41直通型(或反冲型)除污器42除垢仪43补偿器44矩形补偿器45套管补偿器46波纹管补偿器47弧形补偿器48球形补偿器49伴热器50保护套管51爆破膜52阻火器53节流孔板、减压孔板54快速接头55介质流向在管道断开处时;流向符号宜标注在管道中心线上,其余可同管径标注位置56坡度与坡向坡度数值不宜与管道起、止点标高同时标注。标注位置同管径标注位置五、风道代号序号代号管道名称1SF送风管2HF回风管3PF排风管4XF新风管5PY消防排烟风管6ZY加压送风管7P(Y)排风排烟兼用风管8XB消防补风风管9S(B)送风兼消防补风风管一、风口和附件代号序号代号图例1AV单层格栅风口,叶片垂直2AH单层格栅风口,叶片水平3BV双层格栅风口,前组叶片垂直4BH双层格栅风口,前组叶片水平5C﹡矩形散流器,*为出风面数量6DF圆形平面散流器7DS圆形凸面散流器8DP圆盘形散流器9DX﹡圆形斜片散流器,﹡为出风面数量10DH圆环形散流器11E﹡条缝形风口,﹡为条缝数12F﹡细叶形斜出风散流器,﹡为出风面数量13FH门铰形细叶回风口14G扁叶形直出风散流器15H百叶回风口16HH门铰形百叶回风口17J喷口18SD旋流风口19K蛋格形风口20KH门铰形蛋格式回风口21L花板回风口22CB自垂百叶23N防结露送风口24T低温送风口25W防雨百叶26B带风口风箱27D带风阀28F带过滤网八、暖通空调设备图例暖通空调设备的图例宜按表 3.3.1 采纳。1散热器与手动放气阀左为平面图画法,中为剖面图画法,右为系统图(Y 轴侧)画法2散热器与温控阀3轴流风机4轴(混)流失管道风机5离心式管道风机6吊顶式排气扇7水泵8手摇泵9变风量末端10空调机组加热、冷却盘管从左到右分...
