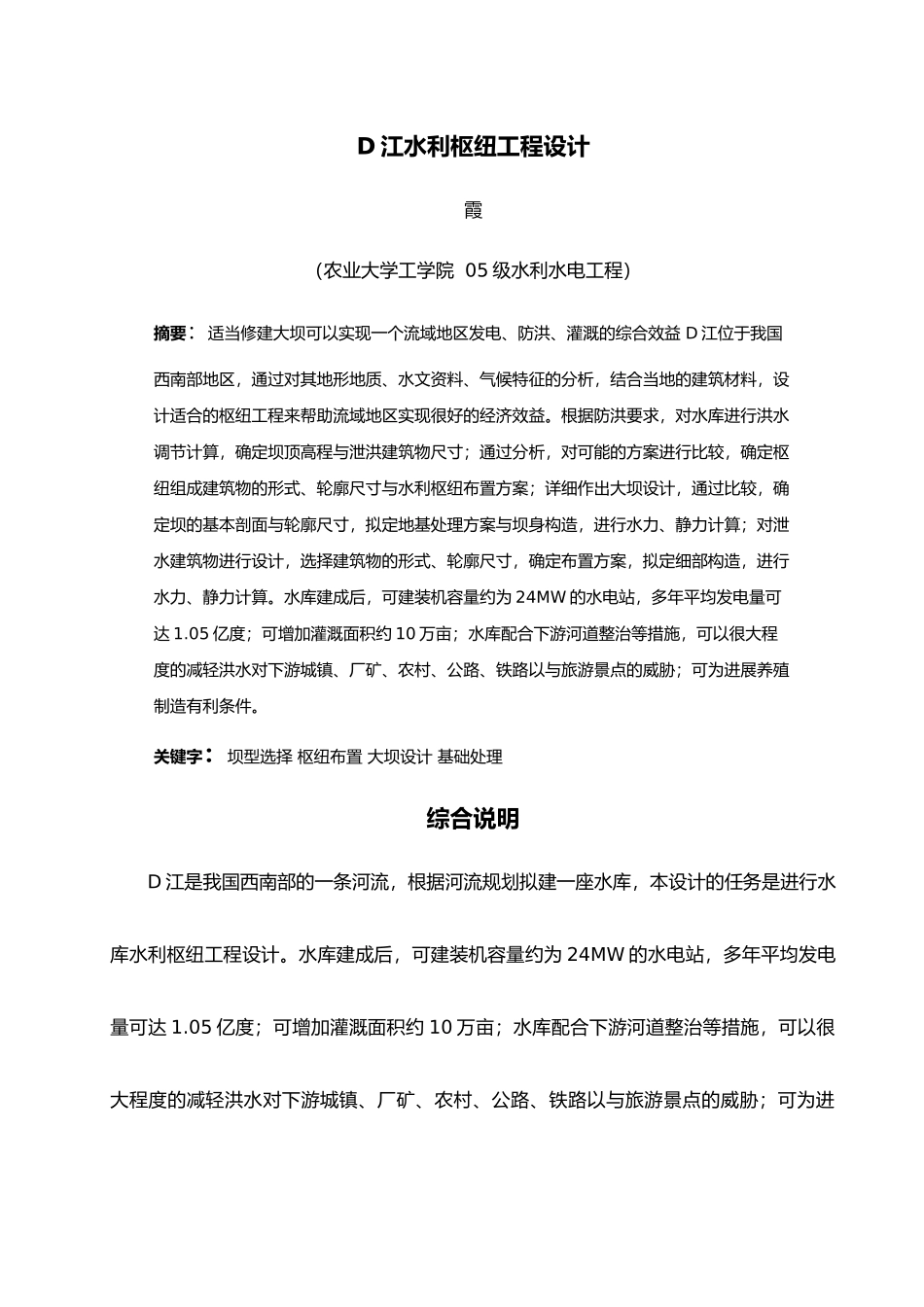

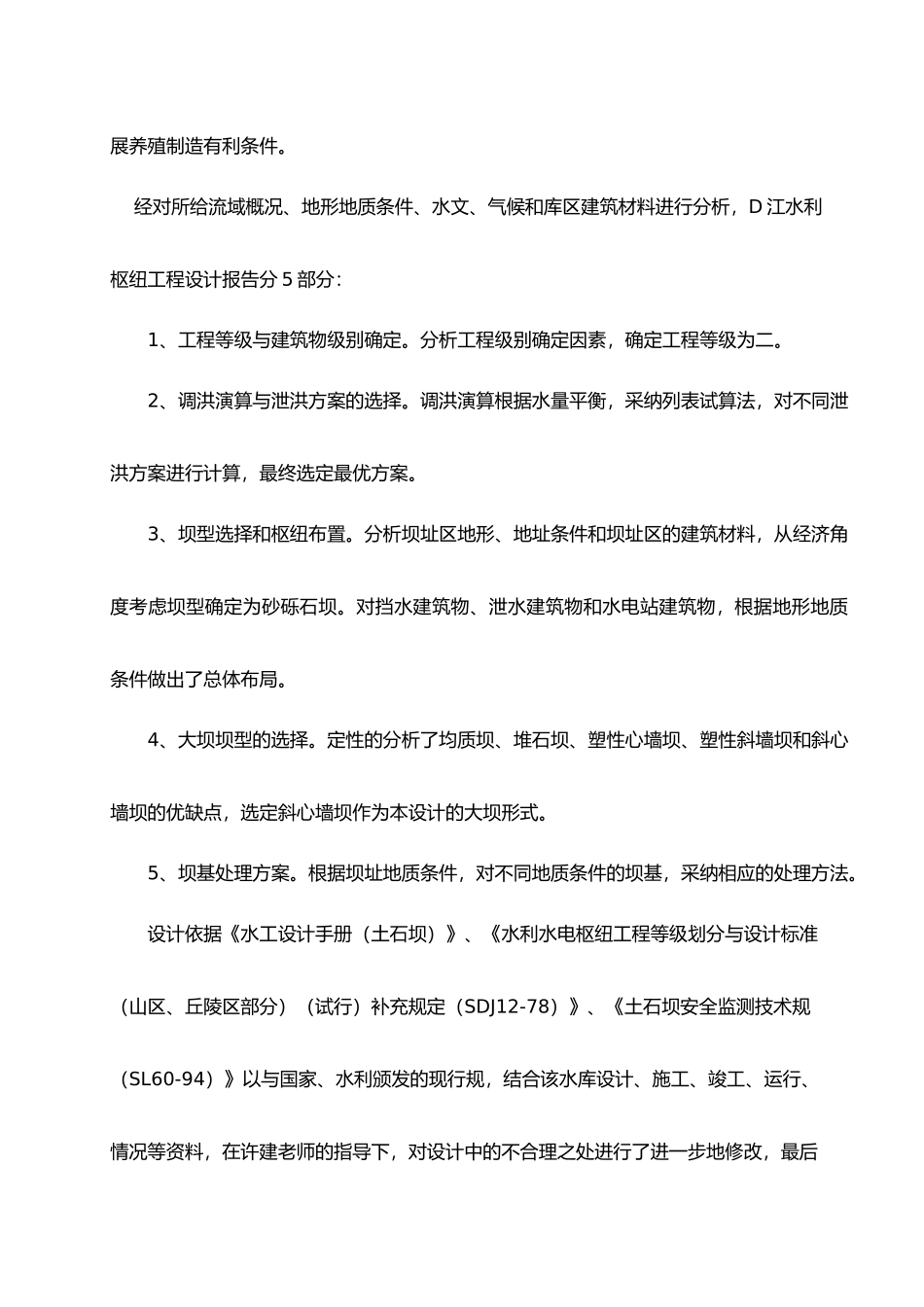

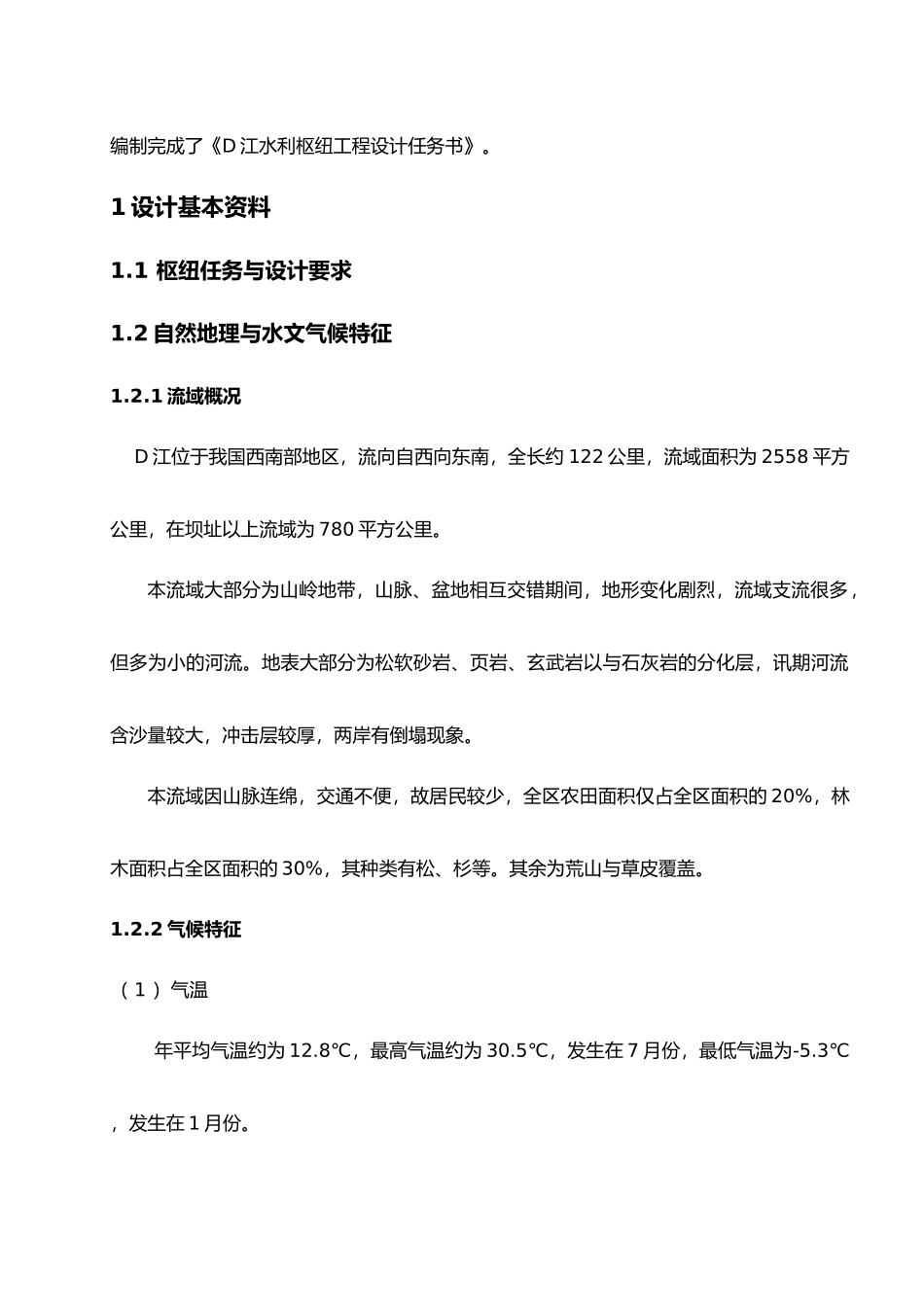

D 江水利枢纽工程设计霞(农业大学工学院 05 级水利水电工程)摘要:适当修建大坝可以实现一个流域地区发电、防洪、灌溉的综合效益 D 江位于我国西南部地区,通过对其地形地质、水文资料、气候特征的分析,结合当地的建筑材料,设计适合的枢纽工程来帮助流域地区实现很好的经济效益。根据防洪要求,对水库进行洪水调节计算,确定坝顶高程与泄洪建筑物尺寸;通过分析,对可能的方案进行比较,确定枢纽组成建筑物的形式、轮廓尺寸与水利枢纽布置方案;详细作出大坝设计,通过比较,确定坝的基本剖面与轮廓尺寸,拟定地基处理方案与坝身构造,进行水力、静力计算;对泄水建筑物进行设计,选择建筑物的形式、轮廓尺寸,确定布置方案,拟定细部构造,进行水力、静力计算。水库建成后,可建装机容量约为 24MW 的水电站,多年平均发电量可达 1.05 亿度;可增加灌溉面积约 10 万亩;水库配合下游河道整治等措施,可以很大程度的减轻洪水对下游城镇、厂矿、农村、公路、铁路以与旅游景点的威胁;可为进展养殖制造有利条件。关键字:坝型选择 枢纽布置 大坝设计 基础处理综合说明D 江是我国西南部的一条河流,根据河流规划拟建一座水库,本设计的任务是进行水库水利枢纽工程设计。水库建成后,可建装机容量约为 24MW 的水电站,多年平均发电量可达 1.05 亿度;可增加灌溉面积约 10 万亩;水库配合下游河道整治等措施,可以很大程度的减轻洪水对下游城镇、厂矿、农村、公路、铁路以与旅游景点的威胁;可为进展养殖制造有利条件。 经对所给流域概况、地形地质条件、水文、气候和库区建筑材料进行分析,D 江水利枢纽工程设计报告分 5 部分:1、工程等级与建筑物级别确定。分析工程级别确定因素,确定工程等级为二。2、调洪演算与泄洪方案的选择。调洪演算根据水量平衡,采纳列表试算法,对不同泄洪方案进行计算,最终选定最优方案。3、坝型选择和枢纽布置。分析坝址区地形、地址条件和坝址区的建筑材料,从经济角度考虑坝型确定为砂砾石坝。对挡水建筑物、泄水建筑物和水电站建筑物,根据地形地质条件做出了总体布局。4、大坝坝型的选择。定性的分析了均质坝、堆石坝、塑性心墙坝、塑性斜墙坝和斜心墙坝的优缺点,选定斜心墙坝作为本设计的大坝形式。5、坝基处理方案。根据坝址地质条件,对不同地质条件的坝基,采纳相应的处理方法。设计依据《水工设计手册(土石坝)》、《水利水电枢纽工程等级划分与设计标准(山区、丘陵区部分)(...
