机械原理课程设计专用精压机

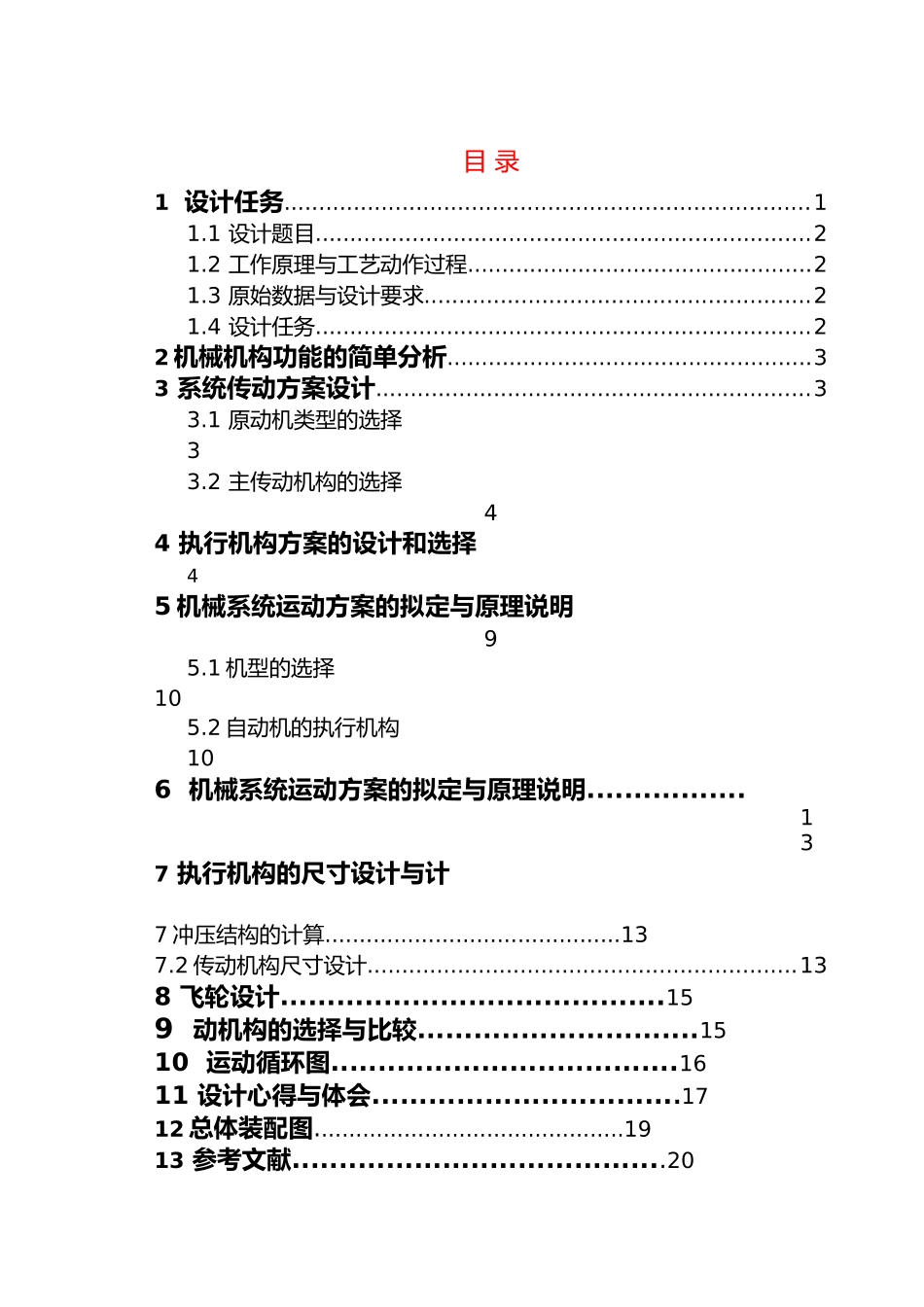

《机械原理》课程设计说明书 设 计 题 目： 专用精压机 专 业： 机械设计制造与其自动化 班 级： 机械 4 班 _ 姓 名： 焕 学 号：指 导 教 师： 晋西 2011 年 6 月 20 日目 录1 设计任务............................................................................11.1 设计题目........................................................................21.2 工作原理与工艺动作过程..................................................21.3 原始数据与设计要求........................................................21.4 设计任务........................................................................22 机械机构功能的简单分析.....................................................33 系统传动方案设计...............................................................33.1 原动机类型的选择33.2 主传动机构的选择44 执行机构方案的设计和选择45 机械系统运动方案的拟定与原理说明95.1 机型的选择105.2 自动机的执行机构106 机械系统运动方案的拟定与原理说明................. 137 执行机构的尺寸设计与计7 冲压结构的计算...........................................13 7.2 传动机构尺寸设计..............................................................138 飞轮设计.........................................159 动机构的选择与比较..............................1510 运动循环图.....................................1611 设计心得与体会.................................1712 总体装配图.............................................1913 参考文献........................................201 设计任务1.1 设计题目： 专用精压机1.2 工作原理与工艺动作过程专用精压机是用于薄壁铝合金制件的精压深冲工艺。它是将薄壁铝板一次冲压成为深筒形。 它的工艺动作主要有: 1）将新坯料送至待加工位置。2)下模固定、上模冲压拉延成形将成品推出模腔。1.3 原始数据与设计要求（1） 动力源是电动机，作转动；冲压执行构件为上模，作上下往复直移运动，其大致运动规律如图 1（b）所示，具有快速接近工件、等速工作进给和快速返回的特性。（2） 精压成形制品生产率约每分钟 70 件。（3） 上模移动总行程为 280 mm，其拉延行程置于总行程的中部，...
