机炉维修车间吊装施工技术措施

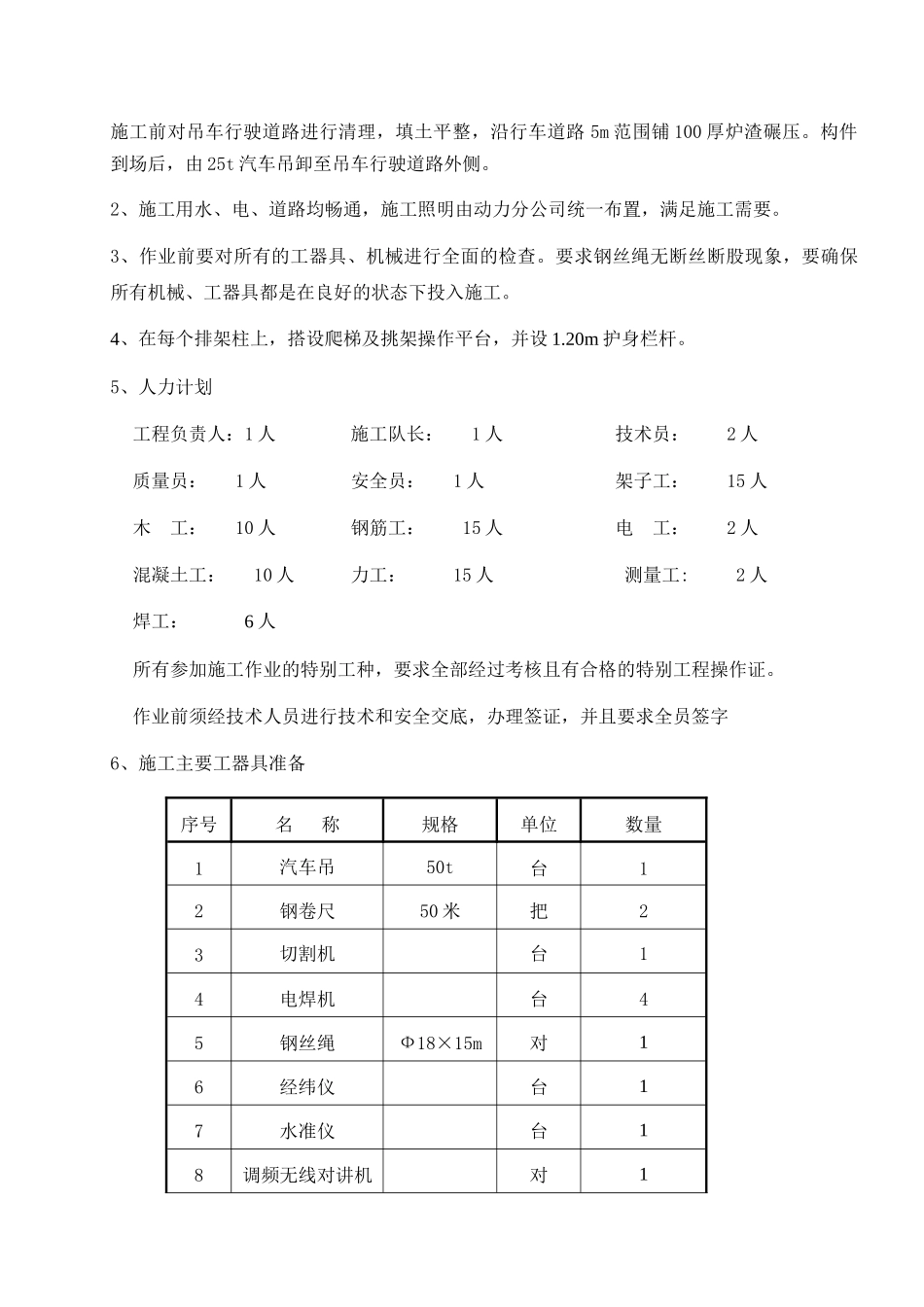

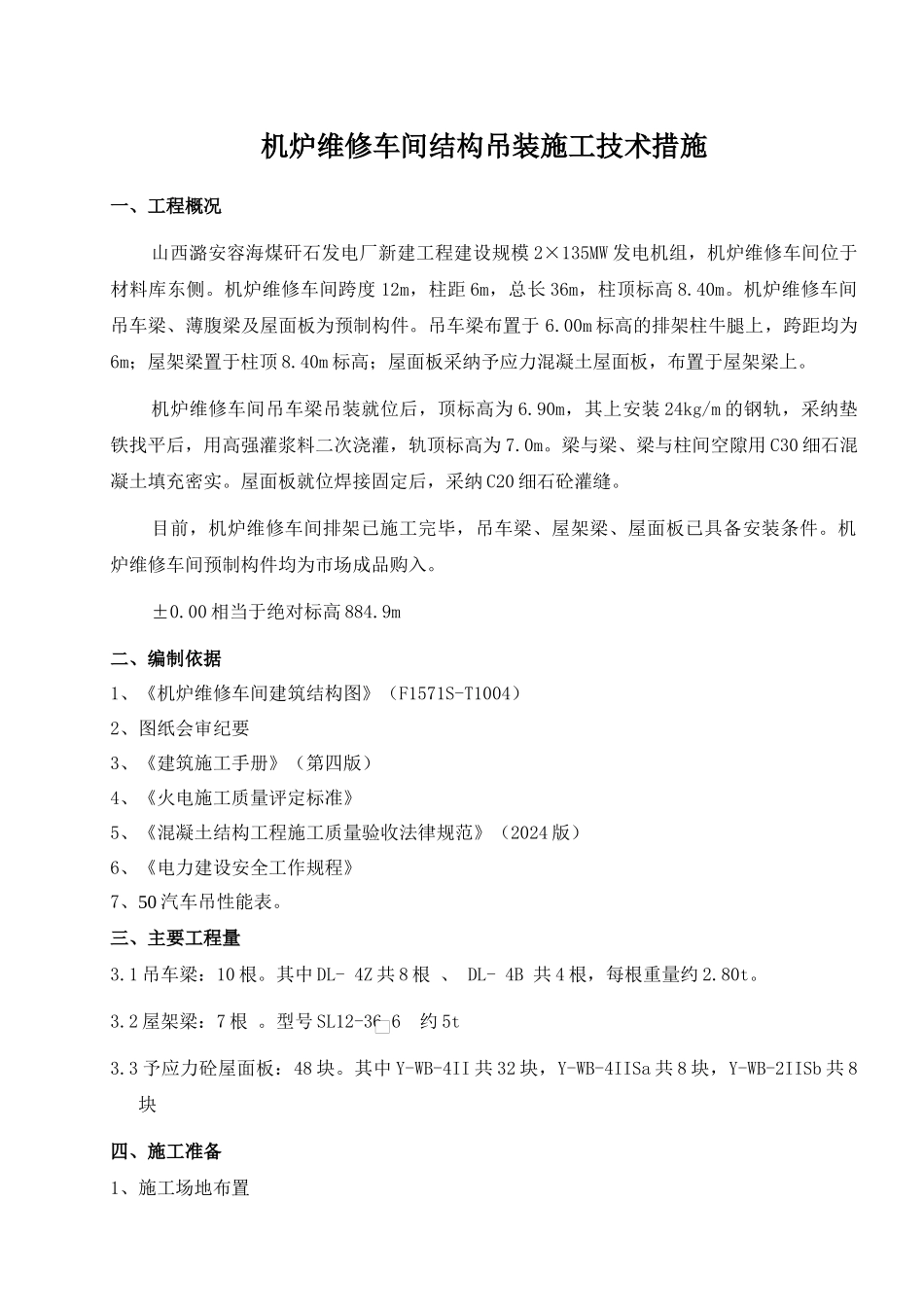

机炉维修车间结构吊装施工技术措施一、工程概况山西潞安容海煤矸石发电厂新建工程建设规模 2×135MW 发电机组，机炉维修车间位于材料库东侧。机炉维修车间跨度 12m，柱距 6m，总长 36m，柱顶标高 8.40m。机炉维修车间吊车梁、薄腹梁及屋面板为预制构件。吊车梁布置于 6.00m 标高的排架柱牛腿上，跨距均为6m；屋架梁置于柱顶 8.40m 标高；屋面板采纳予应力混凝土屋面板，布置于屋架梁上。机炉维修车间吊车梁吊装就位后，顶标高为 6.90m，其上安装 24kg/m 的钢轨，采纳垫铁找平后，用高强灌浆料二次浇灌，轨顶标高为 7.0m。梁与梁、梁与柱间空隙用 C30 细石混凝土填充密实。屋面板就位焊接固定后，采纳 C20 细石砼灌缝。目前，机炉维修车间排架已施工完毕，吊车梁、屋架梁、屋面板已具备安装条件。机炉维修车间预制构件均为市场成品购入。±0.00 相当于绝对标高 884.9m二、编制依据1、《机炉维修车间建筑结构图》（F1571S-T1004）2、图纸会审纪要3、《建筑施工手册》（第四版）4、《火电施工质量评定标准》5、《混凝土结构工程施工质量验收法律规范》（2024 版）6、《电力建设安全工作规程》7、50 汽车吊性能表。三、主要工程量3.1 吊车梁：10 根。其中 DL- 4Z 共 8 根 、 DL- 4B 共 4 根，每根重量约 2.80t。3.2 屋架梁：7 根 。型号 SL12-36 6 约 5t3.3 予应力砼屋面板：48 块。其中 Y-WB-4II 共 32 块，Y-WB-4IISa 共 8 块，Y-WB-2IISb 共 8块四、施工准备1、施工场地布置施工前对吊车行驶道路进行清理，填土平整，沿行车道路 5m 范围铺 100 厚炉渣碾压。构件到场后，由 25t 汽车吊卸至吊车行驶道路外侧。2、施工用水、电、道路均畅通，施工照明由动力分公司统一布置，满足施工需要。3、作业前要对所有的工器具、机械进行全面的检查。要求钢丝绳无断丝断股现象，要确保所有机械、工器具都是在良好的状态下投入施工。4、在每个排架柱上，搭设爬梯及挑架操作平台，并设 1.20m 护身栏杆。5、人力计划工程负责人：1 人 施工队长： 1 人 技术员： 2 人质量员： 1 人 安全员： 1 人 架子工： 15 人木 工： 10 人 钢筋工： 15 人 电 工： 2 人混凝土工： 10 人 力工： 15 人 测量工: 2 人 焊工： 6 人所有参加施工作业的特别工种，要求全部经过考核且有合格的特别工程操作证。作业前须经技术人员进行技术和安全交底，办理签证，并且要求全员签字6、...
