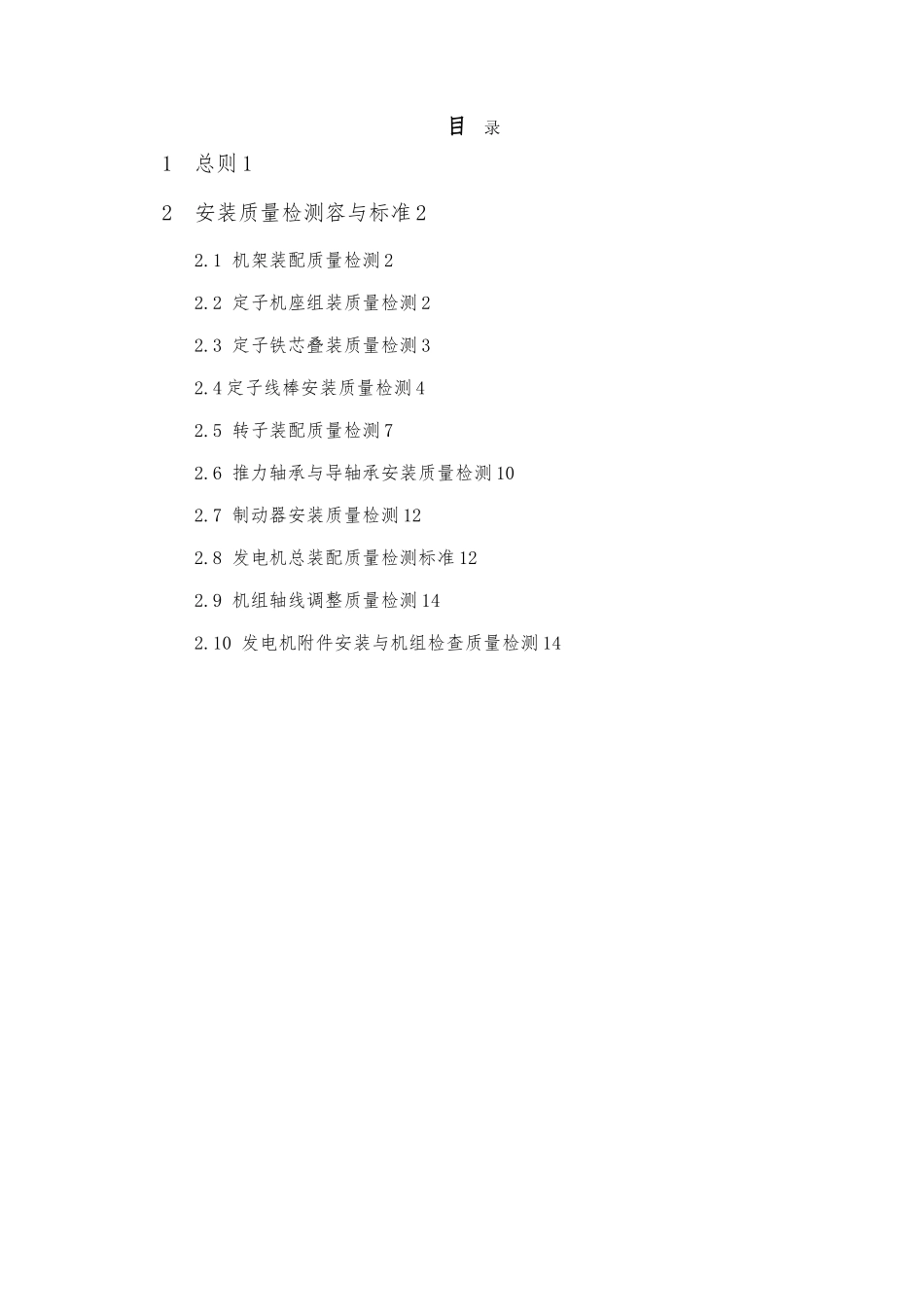

二滩公司机电设备安装标准EHDC·JPⅡ.F01–2024锦屏二级水电站水轮发电机安装质量检测与质量等级评定标准2010-5-20 稿2024-××- ××发布 2024-××- ××实施二滩水电开发 XX 公司公司发布目 录1 总则 12 安装质量检测容与标准 22.1 机架装配质量检测 22.2 定子机座组装质量检测 22.3 定子铁芯叠装质量检测 32.4 定子线棒安装质量检测 42.5 转子装配质量检测 72.6 推力轴承与导轴承安装质量检测 102.7 制动器安装质量检测 122.8 发电机总装配质量检测标准 122.9 机组轴线调整质量检测 142.10 发电机附件安装与机组检查质量检测 141 总则1.1 本标准适用于锦屏二级水电站水轮发电机的安装质量检测和等级评定。1.2 本标准依据厂家提供的图纸与技术资料和相关国家标准规，并参考其他国大型水电站机电安装工程标准编制。1.3 锦屏二级水轮发电机由阿尔斯通水电设备制造，主要技术参数如下：表 1-1 锦屏二级水轮发电机主要技术参数表序号项目单位参数1型式立轴半伞式2台数台83额定容量(MVA) / 额定功率 (MW)667/6004额定电压KV205额定电流A192456额定频率50HZ7额定功率因数(滞后)COSf0.98额定效率％98.7759加权平均效率％98.62410额定容量时Xd’(不饱和值)0.32 11额定容量时Xd”(饱和值)0.211 12额定容量时短路比≥1.0613转动惯量GD2(不包括水机和水体惯性)t-m27500014定子槽数43215定子绕组并联支路数616定子绕组型式条式波绕组17定子绕组额定电流密度A/mm23.0518定子绕组单相对地电容mF5.3519额定转速rpm166.720飞逸转速rpm30021允许飞逸时间min522发电机冷却方式全空冷。23组装后测转子绕组对地电容值Fµ24相数325定子绕组连接Y形连接26中心点接地方式经接地变压器接地27旋转方向俯视逆时针2 安装质量检测容与标准2.1 机架装配质量检测表 2-1 机架装配质量检测标准 单位：mm序号检测项目合格优良备注一、下机架支臂组装1下机架中心体水平度 (mm/m)0.02以下导瓦支撑环顶面 (E平面) 为基准，6等分测点。2支臂半径偏差±3支臂外端基础螺丝孔中心3各支臂周向相对偏差±4二、下机架支臂焊接序号检测项目合格优良备注1焊接程序与工艺符合制造厂要求2焊缝外观检查符合制造厂要求3中心体与支臂连接焊缝探伤(1)VT-100 ％； (2) MT( 或PT)-100 ％ ( 对 焊 缝300、301) MT(或PT)-10％( 其 它 焊 缝 ) ； (3)UT-100％(300焊缝)。4其它焊缝VT-100％5下机架与基础板连接符合制造厂要求三、上机...
