双管高压旋喷桩方案

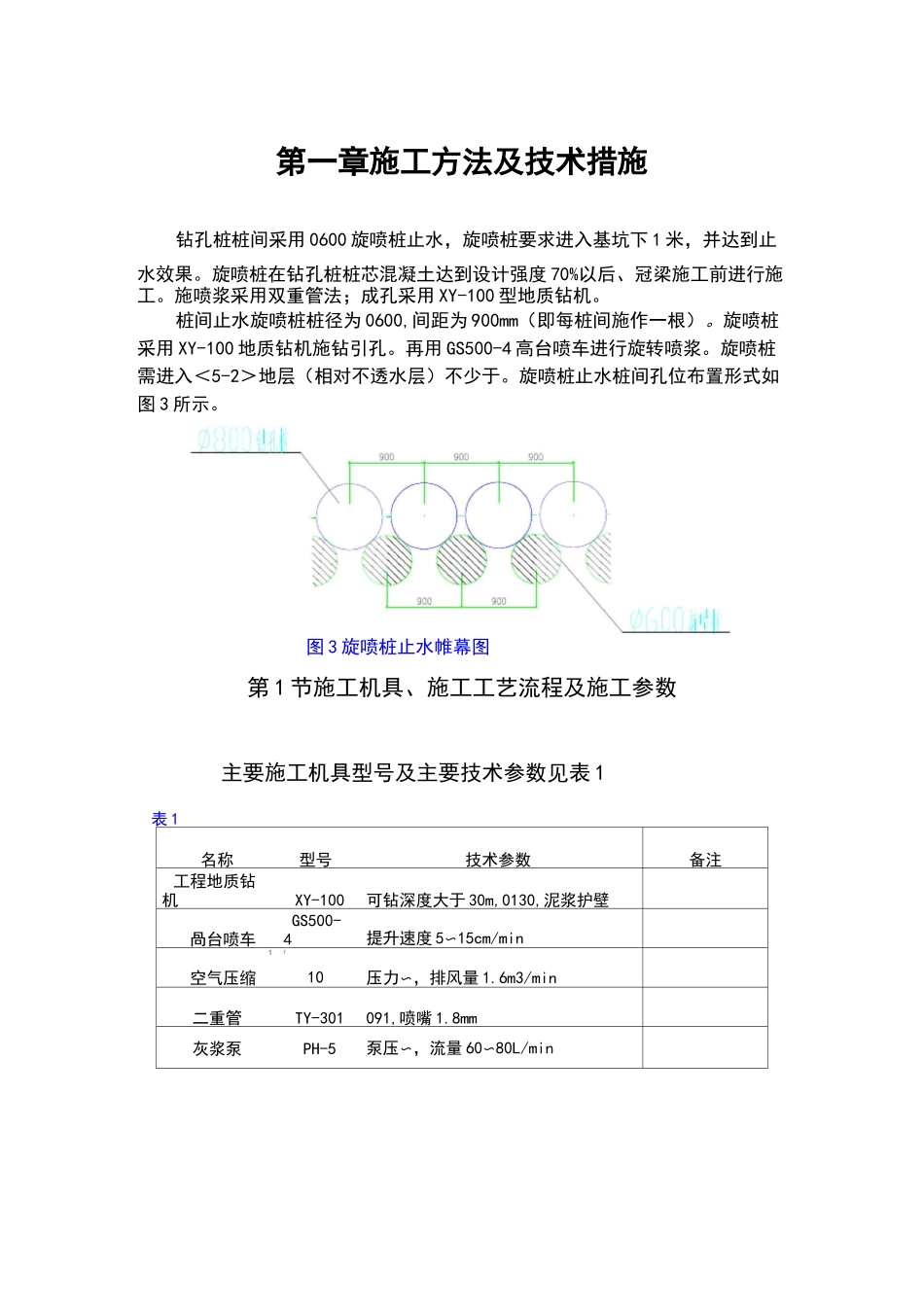

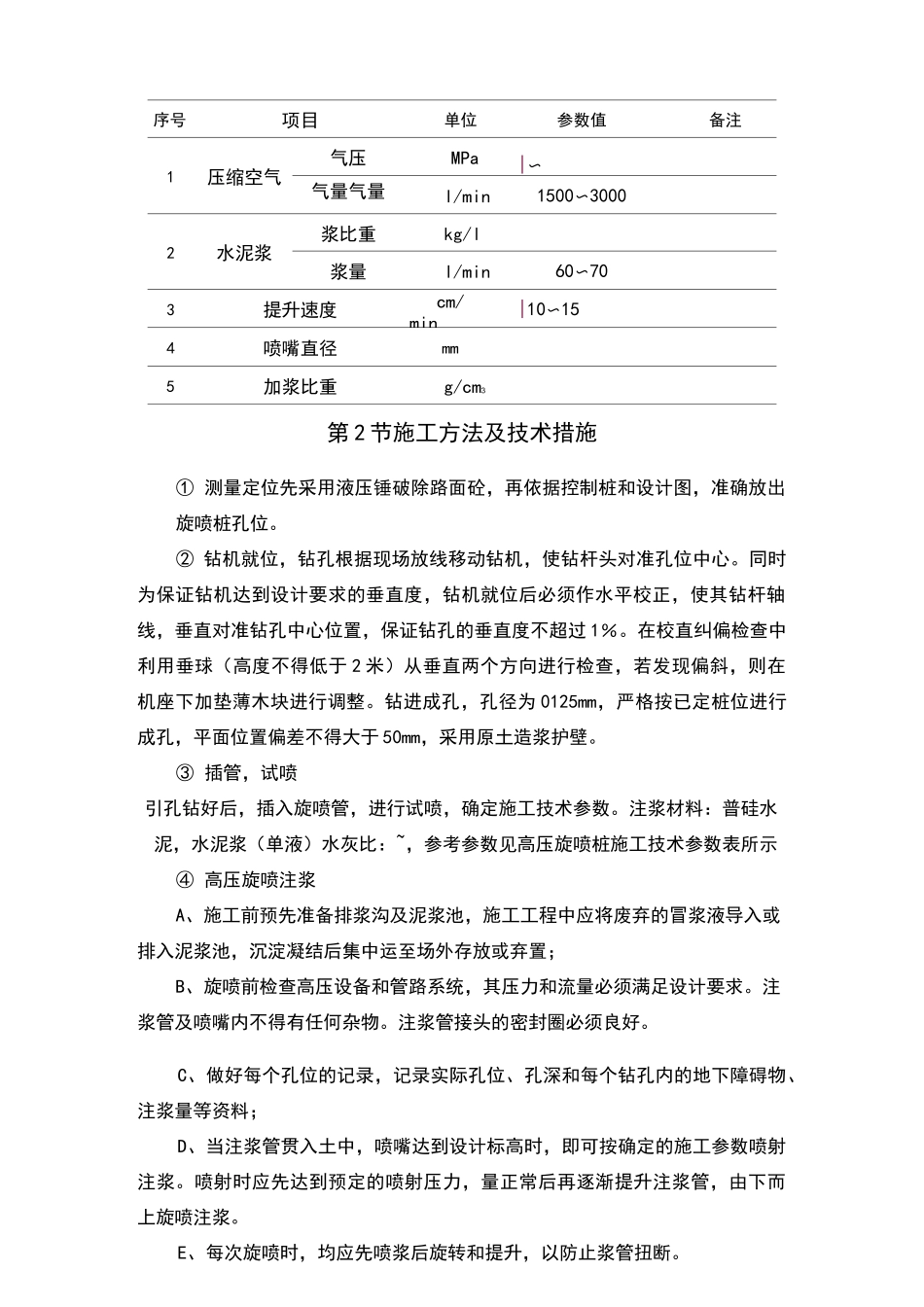

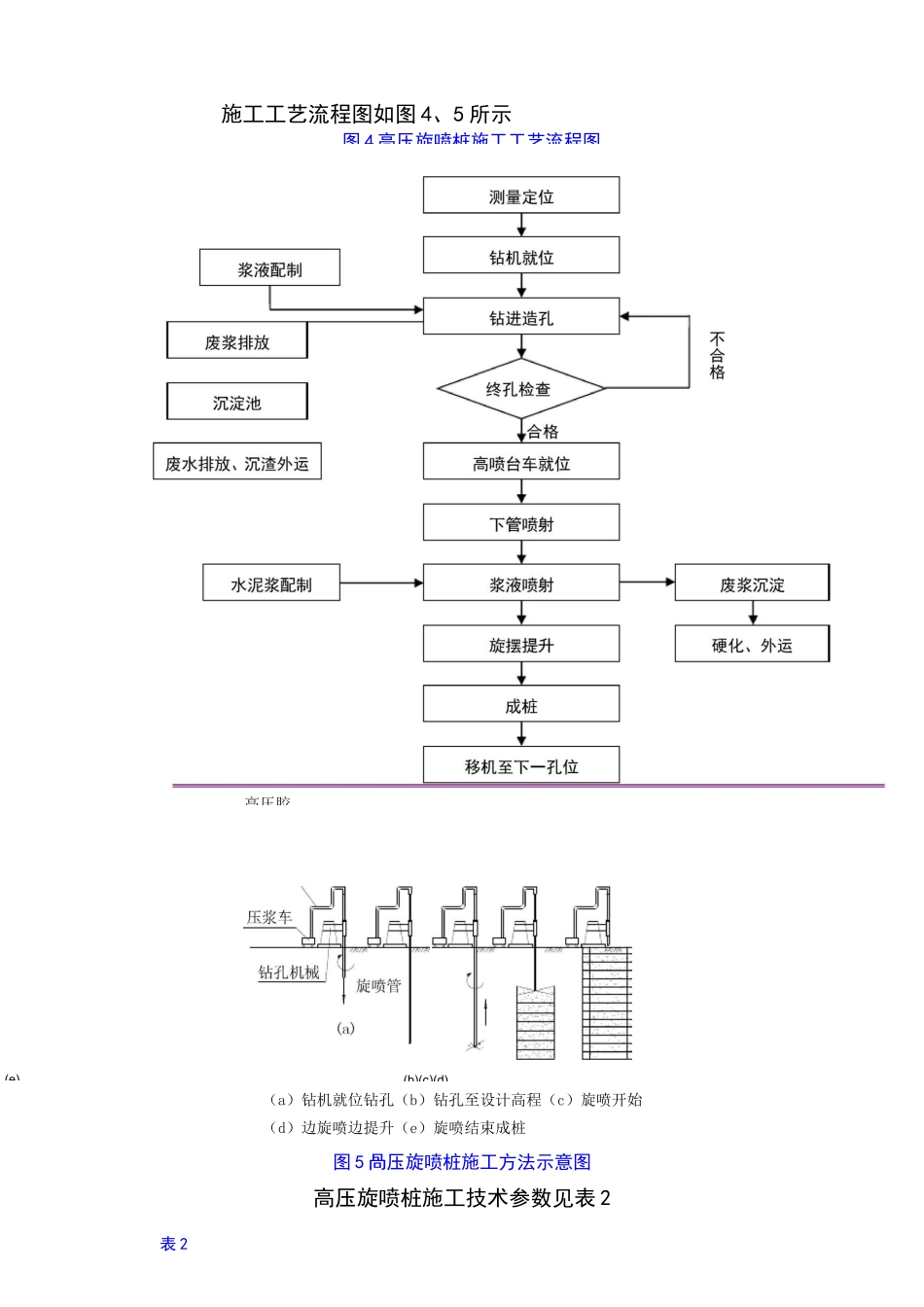

第一章施工方法及技术措施钻孔桩桩间采用 0600 旋喷桩止水，旋喷桩要求进入基坑下 1 米，并达到止水效果。旋喷桩在钻孔桩桩芯混凝土达到设计强度 70%以后、冠梁施工前进行施工。施喷浆采用双重管法；成孔采用 XY-100 型地质钻机。桩间止水旋喷桩桩径为 0600,间距为 900mm（即每桩间施作一根）。旋喷桩采用 XY-100 地质钻机施钻引孔。再用 GS500-4 高台喷车进行旋转喷浆。旋喷桩需进入＜5-2＞地层（相对不透水层）不少于。旋喷桩止水桩间孔位布置形式如图 3 所示。图 3 旋喷桩止水帷幕图第 1 节施工机具、施工工艺流程及施工参数主要施工机具型号及主要技术参数见表 1表 1名称型号技术参数备注工程地质钻机XY-100可钻深度大于 30m,0130,泥浆护壁咼台喷车GS500-4提升速度 5〜15cm/min1空气压缩机r10压力〜，排风量 1.6m3/min二重管TY-301091,喷嘴 1.8mm灰浆泵PH-5泵压〜，流量 60〜80L/min图 4 高压旋喷桩施工工艺流程图(b)(c)(d)施工工艺流程图如图 4、5 所示（a）钻机就位钻孔（b）钻孔至设计高程（c）旋喷开始（d）边旋喷边提升（e）旋喷结束成桩图 5 咼压旋喷桩施工方法示意图高压旋喷桩施工技术参数见表 2表 2高压胶(e)序号项目单位参数值备注1压缩空气气压MPa|〜气量气量l/min1500〜30002水泥浆浆比重kg/l浆量l/min60〜703提升速度cm/min|10〜154喷嘴直径mm5加浆比重g/cm3第 2 节施工方法及技术措施① 测量定位先采用液压锤破除路面砼，再依据控制桩和设计图，准确放出旋喷桩孔位。② 钻机就位，钻孔根据现场放线移动钻机，使钻杆头对准孔位中心。同时为保证钻机达到设计要求的垂直度，钻机就位后必须作水平校正，使其钻杆轴线，垂直对准钻孔中心位置，保证钻孔的垂直度不超过 1％。在校直纠偏检查中利用垂球（高度不得低于 2 米）从垂直两个方向进行检查，若发现偏斜，则在机座下加垫薄木块进行调整。钻进成孔，孔径为 0125mm，严格按已定桩位进行成孔，平面位置偏差不得大于 50mm，采用原土造浆护壁。③ 插管，试喷引孔钻好后，插入旋喷管，进行试喷，确定施工技术参数。注浆材料：普硅水泥，水泥浆（单液）水灰比：~，参考参数见高压旋喷桩施工技术参数表所示④ 高压旋喷注浆A、施工前预先准备排浆沟及泥浆池，施工工程中应将废弃的冒浆液导入或排入泥浆池，沉淀凝结后集中运至场外存放或弃置；B、旋喷前检查高压设备和管路系统，其压力和流量必须满足设计要求。注浆管及喷嘴内不得有任何杂物...
