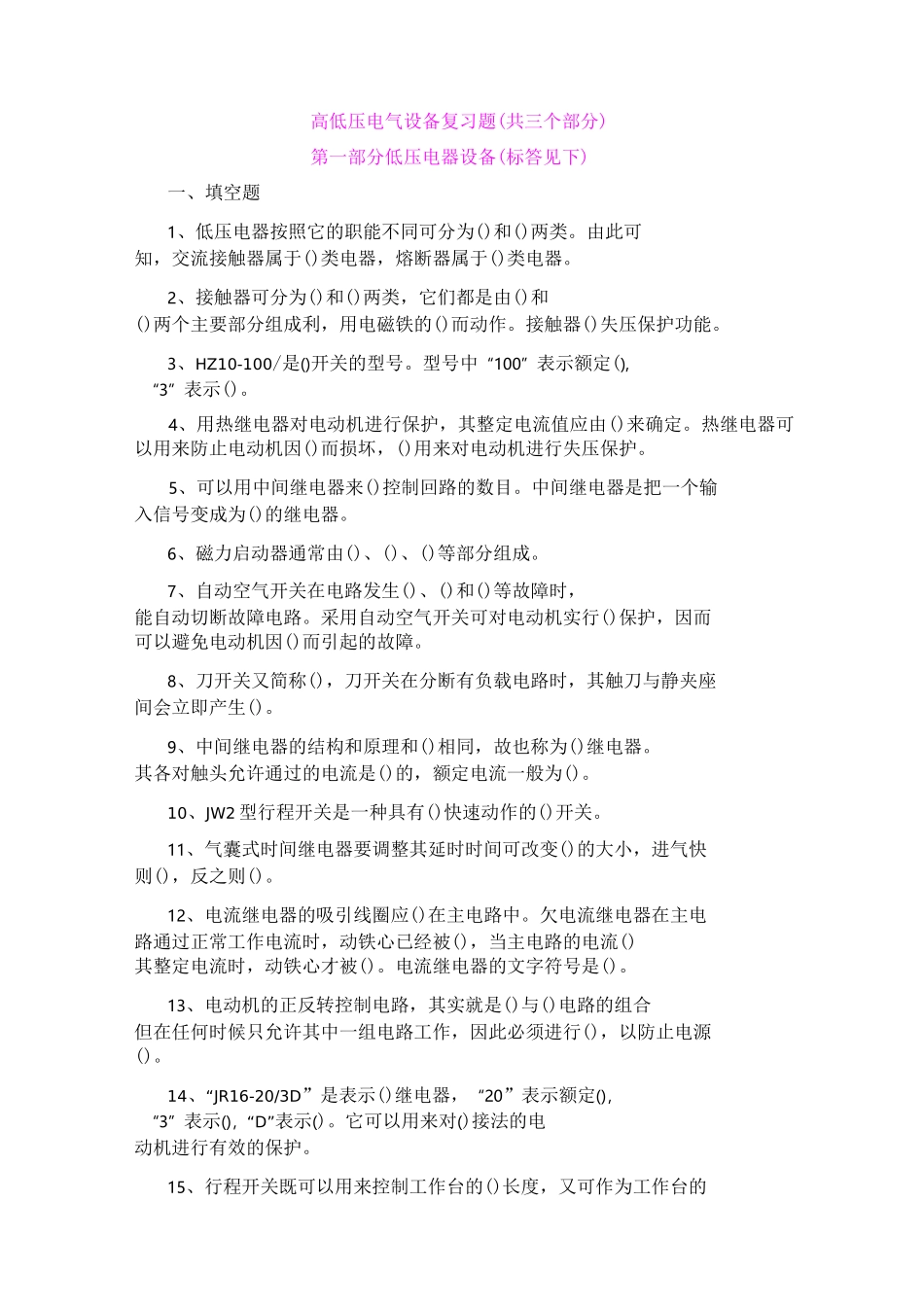

高低压电气设备复习题(共三个部分)第一部分低压电器设备(标答见下)一、填空题1、低压电器按照它的职能不同可分为()和()两类。由此可知，交流接触器属于()类电器，熔断器属于()类电器。2、接触器可分为()和()两类，它们都是由()和()两个主要部分组成利，用电磁铁的()而动作。接触器()失压保护功能。3、HZ10-100/是()开关的型号。型号中“100”表示额定(),“3”表示()。4、用热继电器对电动机进行保护，其整定电流值应由()来确定。热继电器可以用来防止电动机因()而损坏，()用来对电动机进行失压保护。5、可以用中间继电器来()控制回路的数目。中间继电器是把一个输入信号变成为()的继电器。6、磁力启动器通常由()、()、()等部分组成。7、自动空气开关在电路发生()、()和()等故障时，能自动切断故障电路。采用自动空气开关可对电动机实行()保护，因而可以避免电动机因()而引起的故障。8、刀开关又简称()，刀开关在分断有负载电路时，其触刀与静夹座间会立即产生()。9、中间继电器的结构和原理和()相同，故也称为()继电器。其各对触头允许通过的电流是()的，额定电流一般为()。10、JW2 型行程开关是一种具有()快速动作的()开关。11、气囊式时间继电器要调整其延时时间可改变()的大小，进气快则()，反之则()。12、电流继电器的吸引线圈应()在主电路中。欠电流继电器在主电路通过正常工作电流时，动铁心已经被()，当主电路的电流()其整定电流时，动铁心才被()。电流继电器的文字符号是()。13、电动机的正反转控制电路，其实就是()与()电路的组合但在任何时候只允许其中一组电路工作，因此必须进行()，以防止电源()。14、“JR16-20/3D”是表示()继电器，“20”表示额定()，“3”表示()，“D”表示()。它可以用来对()接法的电动机进行有效的保护。15、行程开关既可以用来控制工作台的()长度，又可作为工作台的)位置保护。16、交流接触器的()触头额定电流较大，可以用来()大电流的主电路；()触头的额定电流较小，一般为()。17、熔断器应()接于被保护的电路中，当电流发生()或()故障时，由于()过大，熔件()而自行熔断，从而将故障电路切断，起到保护作用。18、自动空气开关又称()。其热脱扣器作()保护用，电磁脱扣作()保护用，欠电压脱扣器作()保护用。19、热继电器它是利用电流的()效应而动作的。它的发热元件应()接于电动机电源回路中。20、电压在交流()V，直流()V 以下的电器称为低压电源。21、电气控制原理图一般分为电源电路、()、()、信号电路及照明...
