某水电站混凝土面板工程施工设计方案

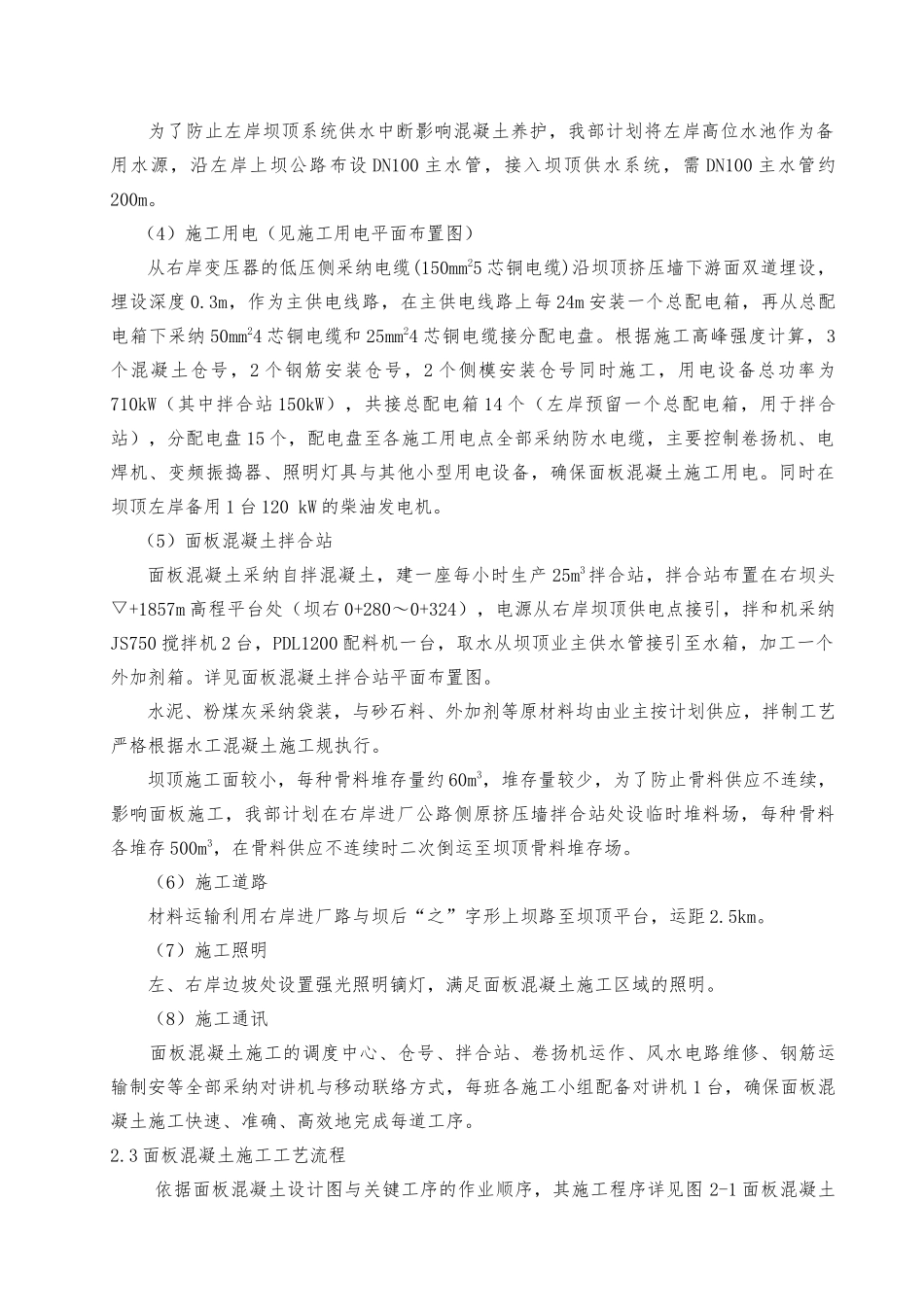

积石峡水电站混凝土面板施工组织设计1、概况积石峡水电站混凝土面板堆石坝坝轴线方位为 NE69°0′5.43″，坝顶长度为324.0m，坝顶宽度为 10.0m，最大坝高 103m，上游坡 1:1.5，下游坡 1:1.4、1：1.3，坝顶设有高度为 5.2m 的“L”墙与面板相接，坝顶高程▽+1861.0m。面板为不等厚结构，设计厚度为 30.0cm～58.8cm（0.3+0.003H），面板钢筋为单层双向配筋，混凝土设计标号C25W12F200。面板设计分块共计 36 块，其中分缝 6m 宽 16 块，12m 宽 17 块，坝右三角块5.86m，坝左三角块 5.58m 和坝左高趾墙一块 4.47m。最大分缝长度 172.4m，面板分块总长 3910m，其中 12m 宽面板 2160m，6m 宽面板 1750m。混凝土总计 14734m3，钢筋总计1326.9t。W 型铜止水 3433.4m、W1 型铜止水 295.46m，E 型铜止水 330.0m，柔性填料150.88m3，盖片 4525.1m，沥青木板 2529m2，涂刷乳化沥青 35655m2，M10 砂浆 320m3。2、混凝土面板施工方案2.1 混凝土面板施工方案钢筋现场组装直螺纹套筒连接、半封闭式溜槽入仓、人工振捣、无轨滑模跳仓浇筑，面板不分期一次性浇筑到顶的总体施工方案。钢筋与侧模采纳简易坡面运输台车运输，混凝土由我部在右坝顶▽+1857m 平台上设置的拌和站集中拌制供应，采纳 3t 工程车运至仓面平台，卸入溜槽集料斗。采纳 10t 和 5t 慢速卷扬机分别牵引的三套 14m 与两套 7m 无轨滑模同时分块跳仓浇筑混凝土，人工两次收面压光，与时使用塑料薄膜与土工布覆盖，沿坝顶供水系统和板间缝采纳塑料管连续洒水养护至蓄水时为止。2.2 施工布置（1）面板施工总平面布置坝体填筑到▽+1857m 高程时，坝面宽度为 15.48m，碾压整平后做为面板混凝土施工平台，进行混凝土拌合、风水电路、滑模卷扬机、钢筋堆放、坝面防护栏杆、安全文明标示等施工布置。（见施工用水平面布置图）（2）施工用风主要用于阳离子乳化沥青喷涂与清基，在左岸坝头处安设 1 台 23m3/min 电动空压机，可以满足 4 个沥青喷嘴与 2 个混凝土清基的用风要求。（3）施工用水（见施工用水平面布置图）主要用于基础清理与混凝土养护。施工和养护用水主要来自左岸坝顶业主供水系统接入，沿坝顶上游侧布设 DN100 主水管，沿坝顶每 24m 设置一个 DN25 供水闸阀，连接一根 φ25 塑料支管，支管上沿面板每 50m 设置一个 φ15 钢三通，可进行面板浇筑过程时的洒水养护，浇筑完成后在 φ15 钢三通上横向接 φ15 塑料花...
