某石化公司网架工程施工设计方案

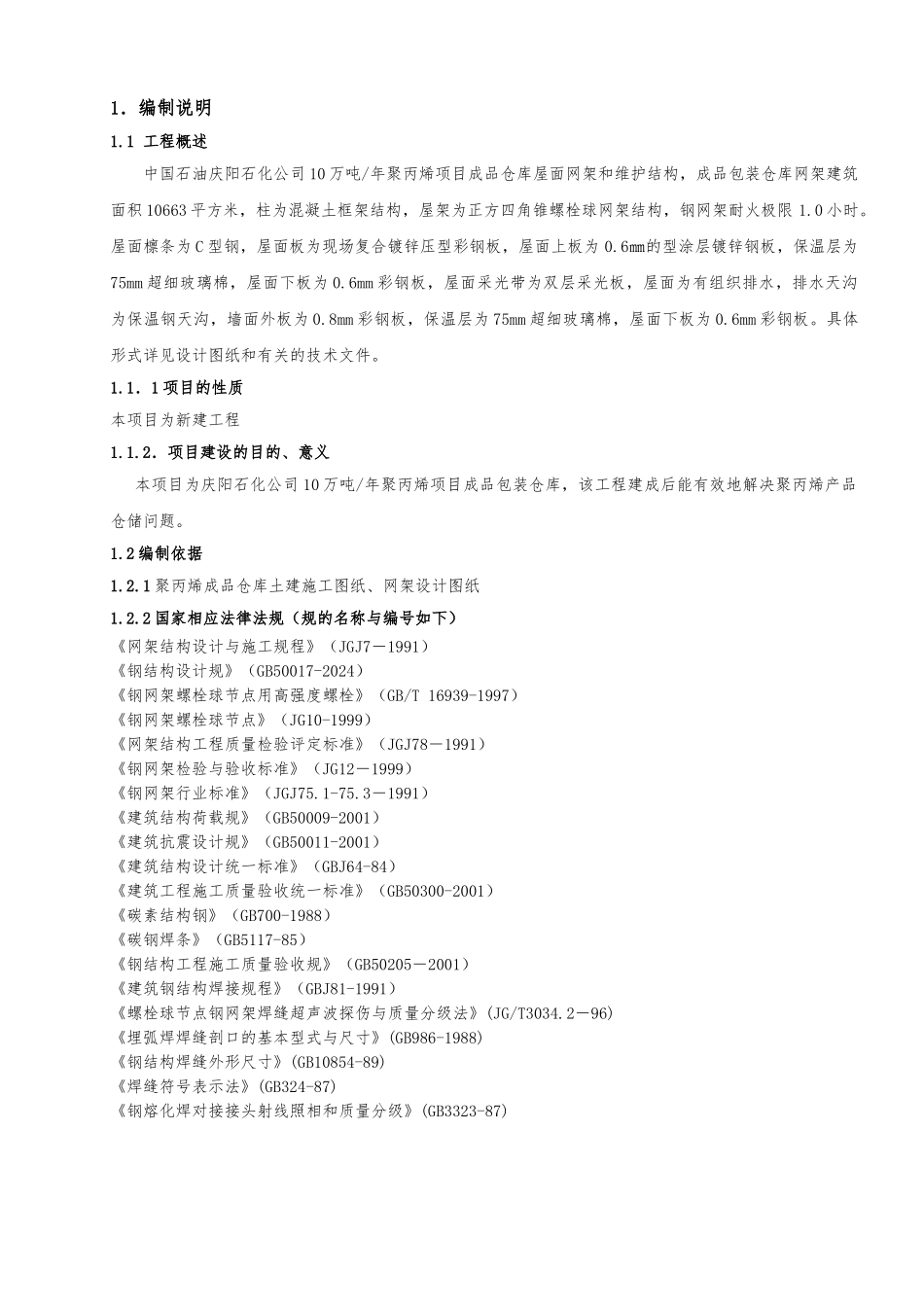

目 录附表 施工计划表 1．编制说明1.1 工程概述中国石油庆阳石化公司 10 万吨/年聚丙烯项目成品仓库屋面网架和维护结构，成品包装仓库网架建筑面积 10663 平方米，柱为混凝土框架结构，屋架为正方四角锥螺栓球网架结构，钢网架耐火极限 1.0 小时。屋面檩条为 C 型钢，屋面板为现场复合镀锌压型彩钢板，屋面上板为 0.6㎜的型涂层镀锌钢板，保温层为75mm 超细玻璃棉，屋面下板为 0.6mm 彩钢板，屋面采光带为双层采光板，屋面为有组织排水，排水天沟为保温钢天沟，墙面外板为 0.8mm 彩钢板，保温层为 75mm 超细玻璃棉，屋面下板为 0.6mm 彩钢板。具体形式详见设计图纸和有关的技术文件。1.1．1 项目的性质本项目为新建工程1.1.2．项目建设的目的、意义本项目为庆阳石化公司 10 万吨/年聚丙烯项目成品包装仓库，该工程建成后能有效地解决聚丙烯产品仓储问题。1.2 编制依据1.2.1 聚丙烯成品仓库土建施工图纸、网架设计图纸1.2.2 国家相应法律法规（规的名称与编号如下）《网架结构设计与施工规程》（JGJ7－1991）《钢结构设计规》（GB50017-2024）《钢网架螺栓球节点用高强度螺栓》（GB/T 16939-1997）《钢网架螺栓球节点》（JG10-1999）《网架结构工程质量检验评定标准》（JGJ78－1991）《钢网架检验与验收标准》（JG12－1999）《钢网架行业标准》（JGJ75.1-75.3－1991）《建筑结构荷载规》（GB50009-2001）《建筑抗震设计规》（GB50011-2001）《建筑结构设计统一标准》（GBJ64-84）《建筑工程施工质量验收统一标准》（GB50300-2001）《碳素结构钢》（GB700-1988）《碳钢焊条》（GB5117-85）《钢结构工程施工质量验收规》（GB50205－2001）《建筑钢结构焊接规程》（GBJ81-1991）《螺栓球节点钢网架焊缝超声波探伤与质量分级法》(JG/T3034.2－96) 《埋弧焊焊缝剖口的基本型式与尺寸》(GB986-1988)《钢结构焊缝外形尺寸》(GB10854-89)《焊缝符号表示法》(GB324-87)《钢熔化焊对接接头射线照相和质量分级》(GB3323-87)《钢焊缝手工超声波探伤方法和探伤结果的分级》(GB/T11345-1989) 《涂装前钢材表面锈蚀等级和除锈等级》（GB/T8923－1988）《建筑防腐工程施工与验收规》（GB50212-2024）1.2.3 施工现场的实际情况 施工现场土建基础大部分已完成，地面已初步硬化，道路畅通，基本满足安装要求。1.3 参建单位 项目建设的建设单位:中国石油庆阳石化公司； 总包单位：中国寰球工程公司； 1.4 施工组织设计编制的指导...
