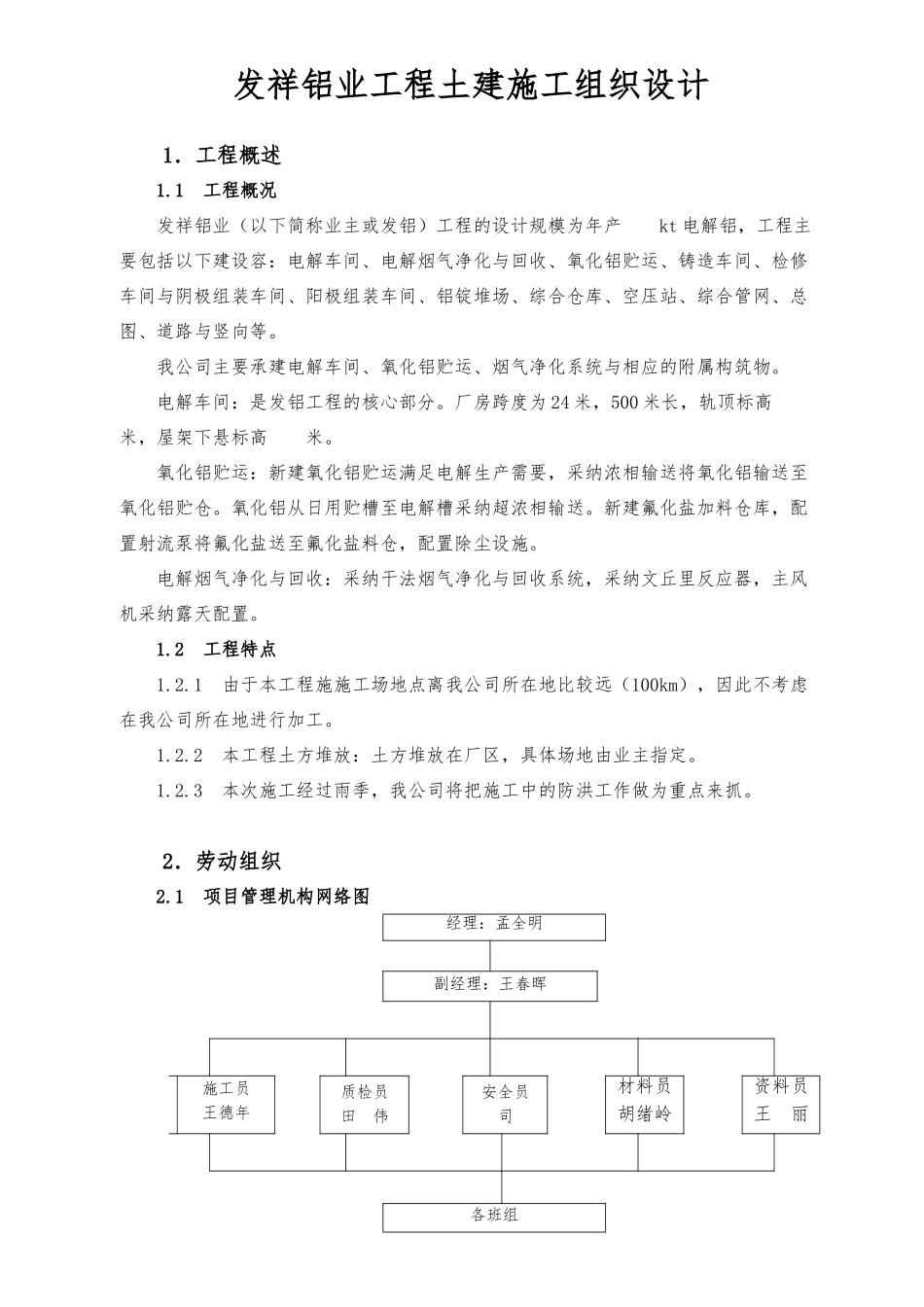

发祥铝业工程土建施工组织设计1.工程概述1.1 工程概况发祥铝业(以下简称业主或发铝)工程的设计规模为年产 kt 电解铝,工程主要包括以下建设容:电解车间、电解烟气净化与回收、氧化铝贮运、铸造车间、检修车间与阴极组装车间、阳极组装车间、铝锭堆场、综合仓库、空压站、综合管网、总图、道路与竖向等。我公司主要承建电解车间、氧化铝贮运、烟气净化系统与相应的附属构筑物。电解车间:是发铝工程的核心部分。厂房跨度为 24 米,500 米长,轨顶标高 米,屋架下悬标高 米。氧化铝贮运:新建氧化铝贮运满足电解生产需要,采纳浓相输送将氧化铝输送至氧化铝贮仓。氧化铝从日用贮槽至电解槽采纳超浓相输送。新建氟化盐加料仓库,配置射流泵将氟化盐送至氟化盐料仓,配置除尘设施。 电解烟气净化与回收:采纳干法烟气净化与回收系统,采纳文丘里反应器,主风机采纳露天配置。1.2 工程特点1.2.1 由于本工程施施工场地点离我公司所在地比较远(100km),因此不考虑在我公司所在地进行加工。1.2.2 本工程土方堆放:土方堆放在厂区,具体场地由业主指定。1.2.3 本次施工经过雨季,我公司将把施工中的防洪工作做为重点来抓。2.劳动组织2.1 项目管理机构网络图经理:孟全明副经理:王春晖施工员王德年质检员田 伟安全员司材料员胡绪岭资料员王 丽各班组2.2 人力资源配置一览表 人力配置一览表见附表(一)3.电解车间施工方案 3.1 工程概况电解车间是单层排架结构工业厂房,东西长 500 米,跨距 24 米,柱距 6 米,轻钢结构屋架与钢吊车梁,屋盖为大型屋面板,围护结构为砖墙(与烟气净化系统施工有交叉),根据发铝要求,我公司将电解车间划分为两段施工。第Ⅰ段:( )~( )轴线,东西长 250 米,共 台电解槽;第Ⅱ段:( )~( )轴线,东西长 250米,共 台电解槽。 施工顺序:Ⅰ段Ⅱ段同时施工。3.2 土方工程 为提高工效,尽量采纳机械开挖。 根据图纸要求与现场实际情况,杯口基础的基坑采纳条形大开挖(机械开挖)。电解槽基础、▽2.400 平台框架基础的基坑开挖采纳机械大开挖(先施工杯口基础),均挖至砼(或 3:7 灰土,碎石)垫层底面,严格挖至设计标高,防止超挖。根据现场地质情况,按 1:0.33 放坡,基槽每边加宽 500 作为工作面,土方均采纳汽车排至甲方指定地点,回填时再运回,坑底必须按规设置集水井和排水明沟,如有积水应与时排出,不得浸泡基坑。土方开挖后必须经过验槽合格后方...
