梁板裂缝处理方案

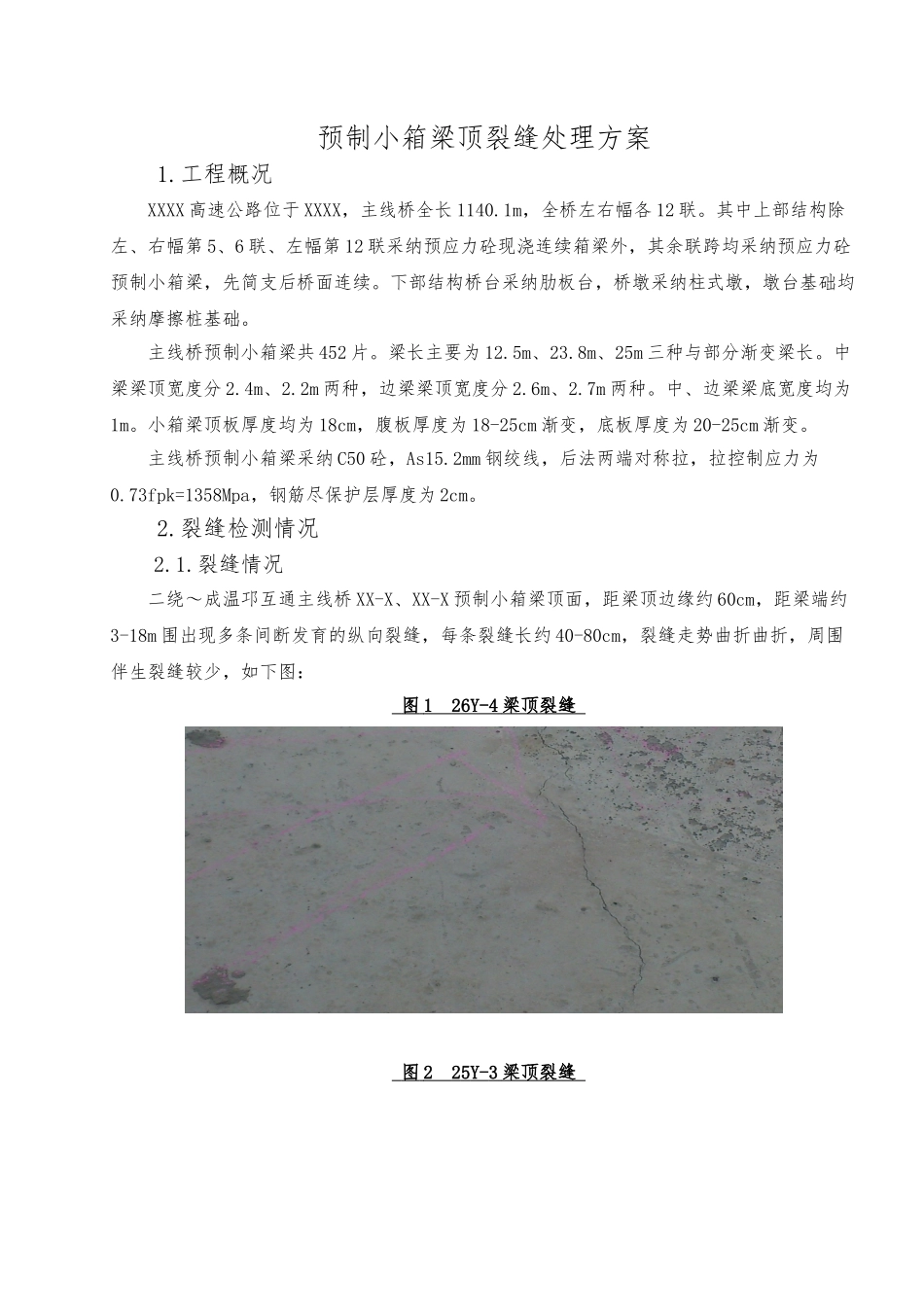

预制小箱梁梁顶裂缝处理方案目录1.二绕～成温邛互通主线桥工程概况 12.裂缝检测情况 12.1.裂缝情况 12.2.检测方法 22.3.检测结果 43.裂缝成因分析 54.裂缝处理方案 64.1.裂缝处理原则与目的 64.2.方案选取 64.3.改性环氧树脂胶封闭施工工艺 64.4.开槽填充处理施工工艺 64.5.改性环氧化学浆液灌浆施工工艺 85.修补质量检验与验收 10预制小箱梁顶裂缝处理方案1.工程概况XXXX 高速公路位于 XXXX，主线桥全长 1140.1m，全桥左右幅各 12 联。其中上部结构除左、右幅第 5、6 联、左幅第 12 联采纳预应力砼现浇连续箱梁外，其余联跨均采纳预应力砼预制小箱梁，先简支后桥面连续。下部结构桥台采纳肋板台，桥墩采纳柱式墩，墩台基础均采纳摩擦桩基础。主线桥预制小箱梁共 452 片。梁长主要为 12.5m、23.8m、25m 三种与部分渐变梁长。中梁梁顶宽度分 2.4m、2.2m 两种，边梁梁顶宽度分 2.6m、2.7m 两种。中、边梁梁底宽度均为1m。小箱梁顶板厚度均为 18cm，腹板厚度为 18-25cm 渐变，底板厚度为 20-25cm 渐变。主线桥预制小箱梁采纳 C50 砼，As15.2mm 钢绞线，后法两端对称拉，拉控制应力为0.73fpk=1358Mpa，钢筋尽保护层厚度为 2cm。2.裂缝检测情况2.1.裂缝情况二绕～成温邛互通主线桥 XX-X、XX-X 预制小箱梁顶面，距梁顶边缘约 60cm，距梁端约3-18m 围出现多条间断发育的纵向裂缝，每条裂缝长约 40-80cm，裂缝走势曲折曲折，周围伴生裂缝较少，如下图： 图 1 26Y-4 梁顶裂缝 图 2 2 5 Y- 3 梁顶裂缝 2.2.检测方法我部聘请具备相应资质的检测公司，通过超声波裂缝检测仪、高倍显微镜等专业仪器对裂缝情况进行了无损检测，并对裂缝典型位置进行了开槽检测，如图： 图 3 超声波裂缝检测 图 4 显微镜裂缝宽度检测 图 5 裂缝深度开槽检测 图 6 裂缝长度检测 2.3.检测结果经检测，裂缝长度为 40-81cm，裂缝宽度为 0.2-0.6mm，裂缝深度为 9-18mm。裂缝深度（h）与结构厚度 H 的关系均为 h≤0.1H，经一个月的观察测量，裂缝长度、宽度、深度均不再发育，判定为表面静止裂缝。具体检查数据如下： 表 1 XXX 小箱梁裂缝检测数据 构件名称与编号XXX 预制箱梁检测日期2024.7.7裂缝标号123裂缝位置距梁头（m）3.97.2610.23距梁边（m）0.6（右侧）0.6（右侧）0.6（左侧）裂缝长度（mm）810400500裂缝宽度（mm）0.60.20.4裂缝深度（mm）141318 表 2 XXX 小箱梁裂缝检测数据 构件名...
