棒料切割机的设计说明

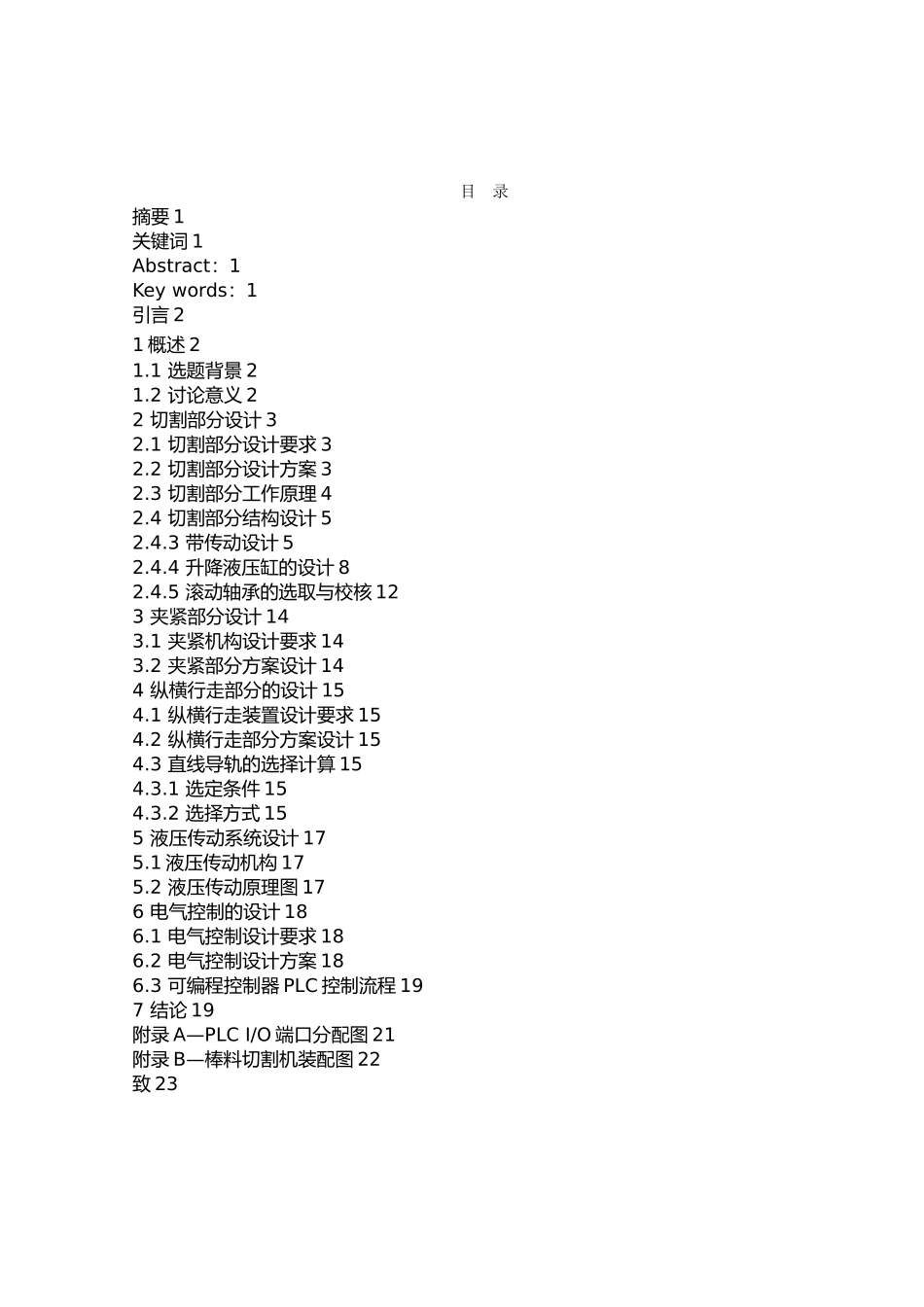

棒料切割机的设计说明_第1页
1/25

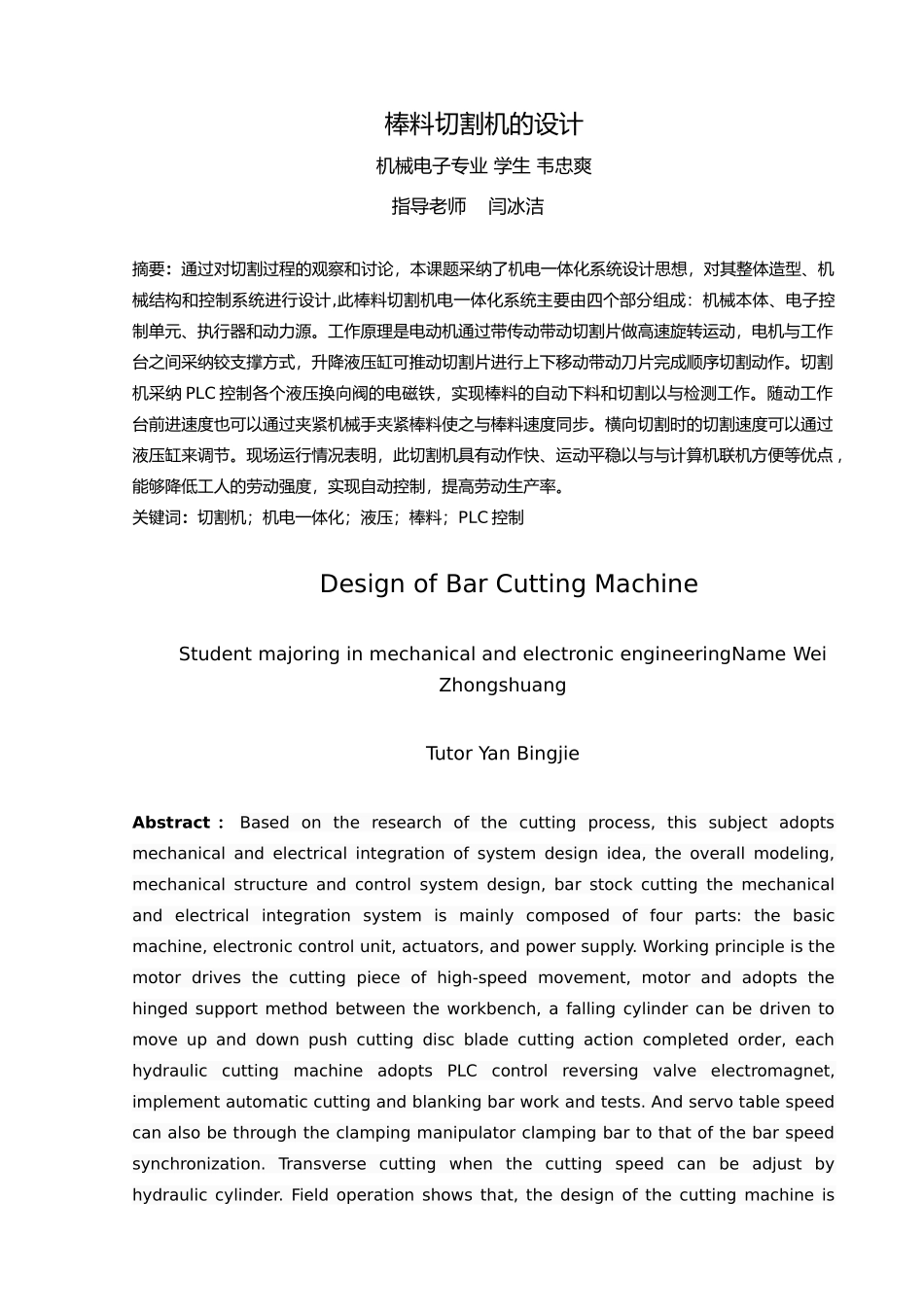

棒料切割机的设计说明_第2页
2/25

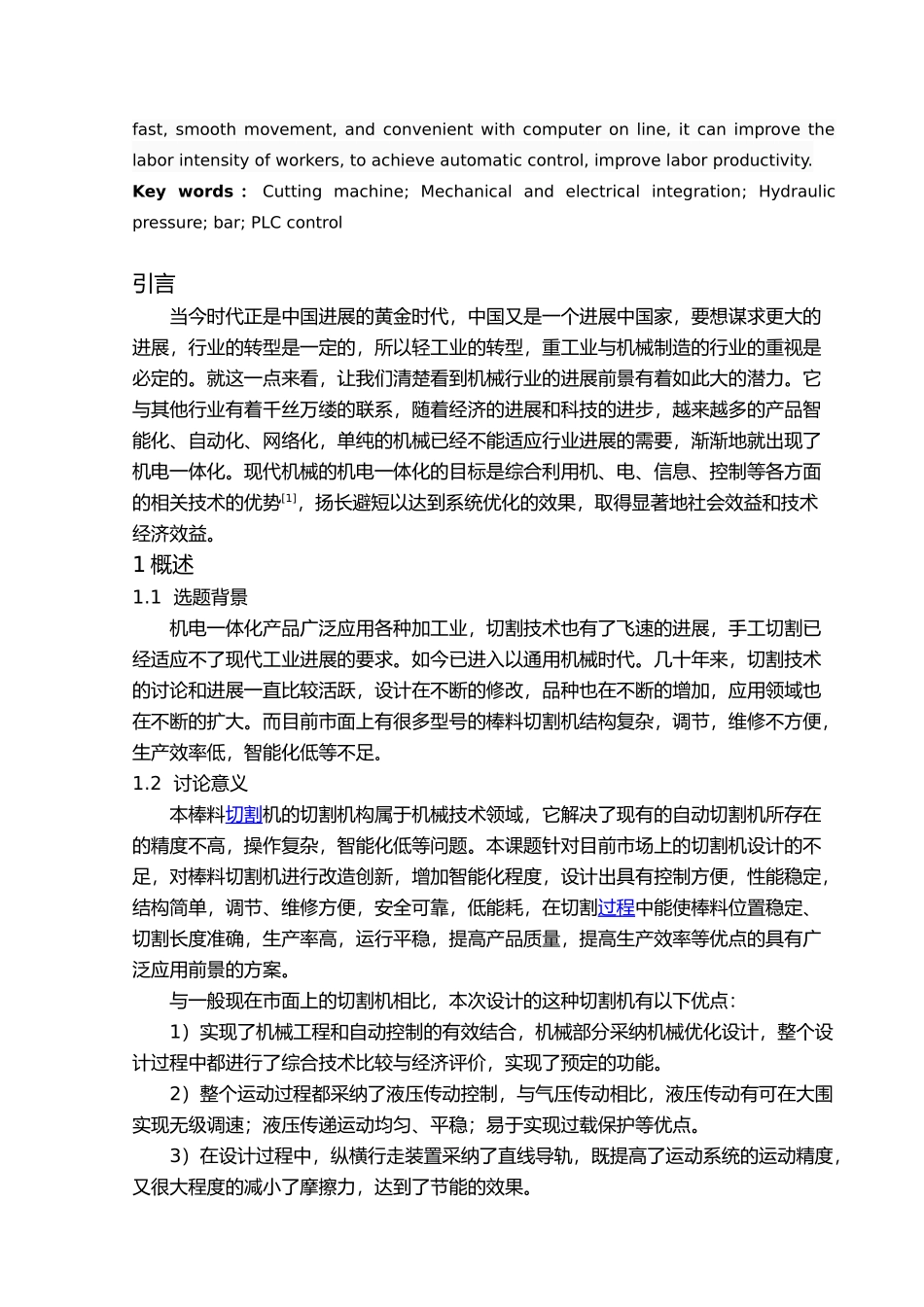

棒料切割机的设计说明_第3页
3/25
目 录摘要 1关键词 1Abstract:1Key words:1引言 21 概述 21.1 选题背景 21.2 讨论意义 22 切割部分设计 32.1 切割部分设计要求 32.2 切割部分设计方案 32.3 切割部分工作原理 42.4 切割部分结构设计 52.4.3 带传动设计 52.4.4 升降液压缸的设计 82.4.5 滚动轴承的选取与校核 123 夹紧部分设计 143.1 夹紧机构设计要求 143.2 夹紧部分方案设计 144 纵横行走部分的设计 154.1 纵横行走装置设计要求 154.2 纵横行走部分方案设计 154.3 直线导轨的选择计算 154.3.1 选定条件 154.3.2 选择方式 155 液压传动系统设计 175.1 液压传动机构 175.2 液压传动原理图 176 电气控制的设计 186.1 电气控制设计要求 186.2 电气控制设计方案 186.3 可编程控制器 PLC 控制流程 197 结论 19附录 A—PLC I/O 端口分配图 21附录 B—棒料切割机装配图 22致 23棒料切割机的设计机械电子专业 学生 韦忠爽指导老师 闫冰洁摘要:通过对切割过程的观察和讨论,本课题采纳了机电一体化系统设计思想,对其整体造型、机械结构和控制系统进行设计,此棒料切割机电一体化系统主要由四个部分组成:机械本体、电子控制单元、执行器和动力源。工作原理是电动机通过带传动带动切割片做高速旋转运动,电机与工作台之间采纳铰支撑方式,升降液压缸可推动切割片进行上下移动带动刀片完成顺序切割动作。切割机采纳 PLC 控制各个液压换向阀的电磁铁,实现棒料的自动下料和切割以与检测工作。随动工作台前进速度也可以通过夹紧机械手夹紧棒料使之与棒料速度同步。横向切割时的切割速度可以通过液压缸来调节。现场运行情况表明,此切割机具有动作快、运动平稳以与与计算机联机方便等优点 ,能够降低工人的劳动强度,实现自动控制,提高劳动生产率。关键词:切割机;机电一体化;液压;棒料;PLC 控制Design of Bar Cutting MachineStudent majoring in mechanical and electronic engineeringName Wei ZhongshuangTutor Yan Bingjie Abstract : Based on the research of the cutting process, this subject adopts mechanical and electrical integration of system design idea, the overall modeling, mechanical structure and control system design, bar stock cutting the mechanical and electrical integration system is mainly composed...
