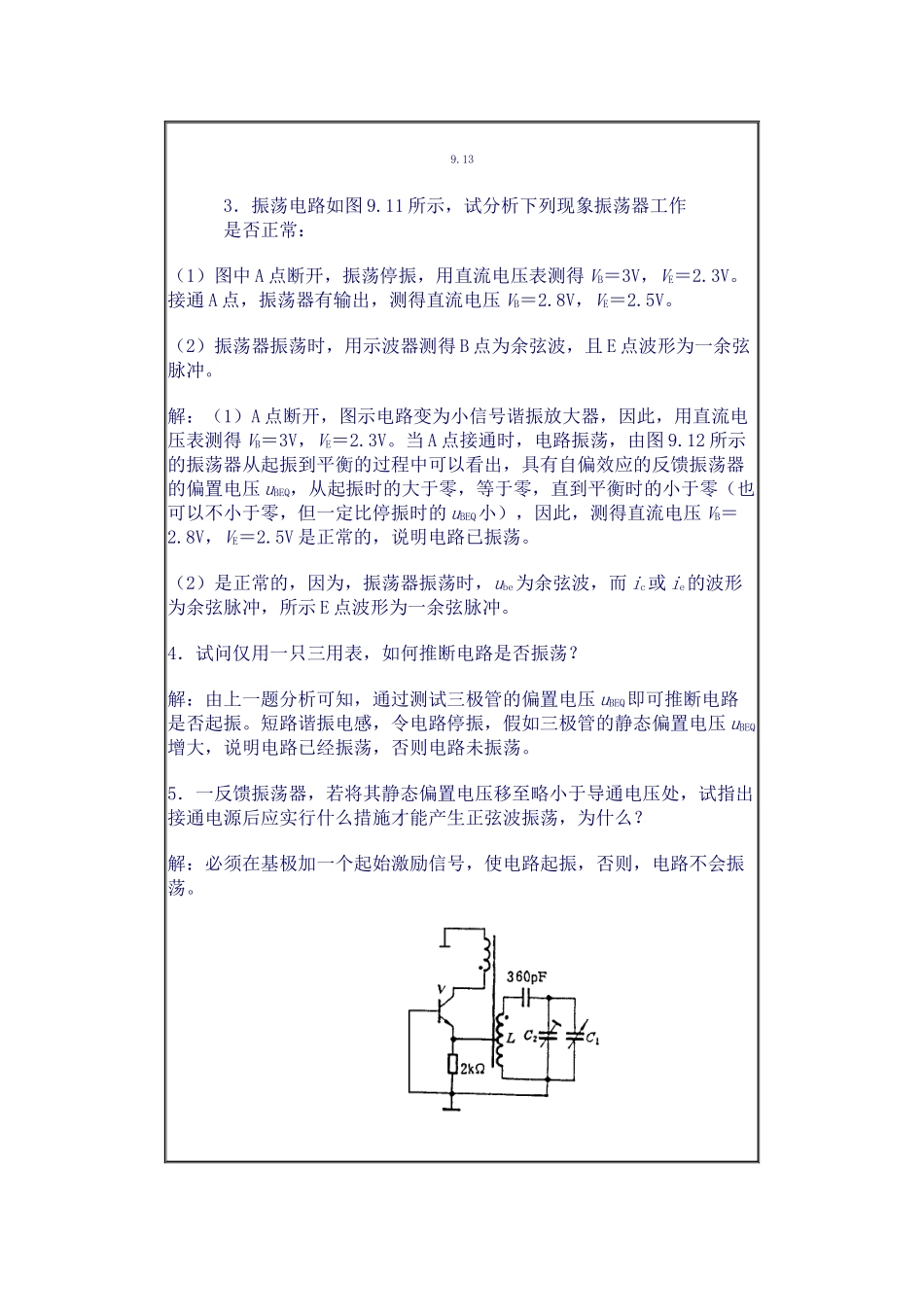

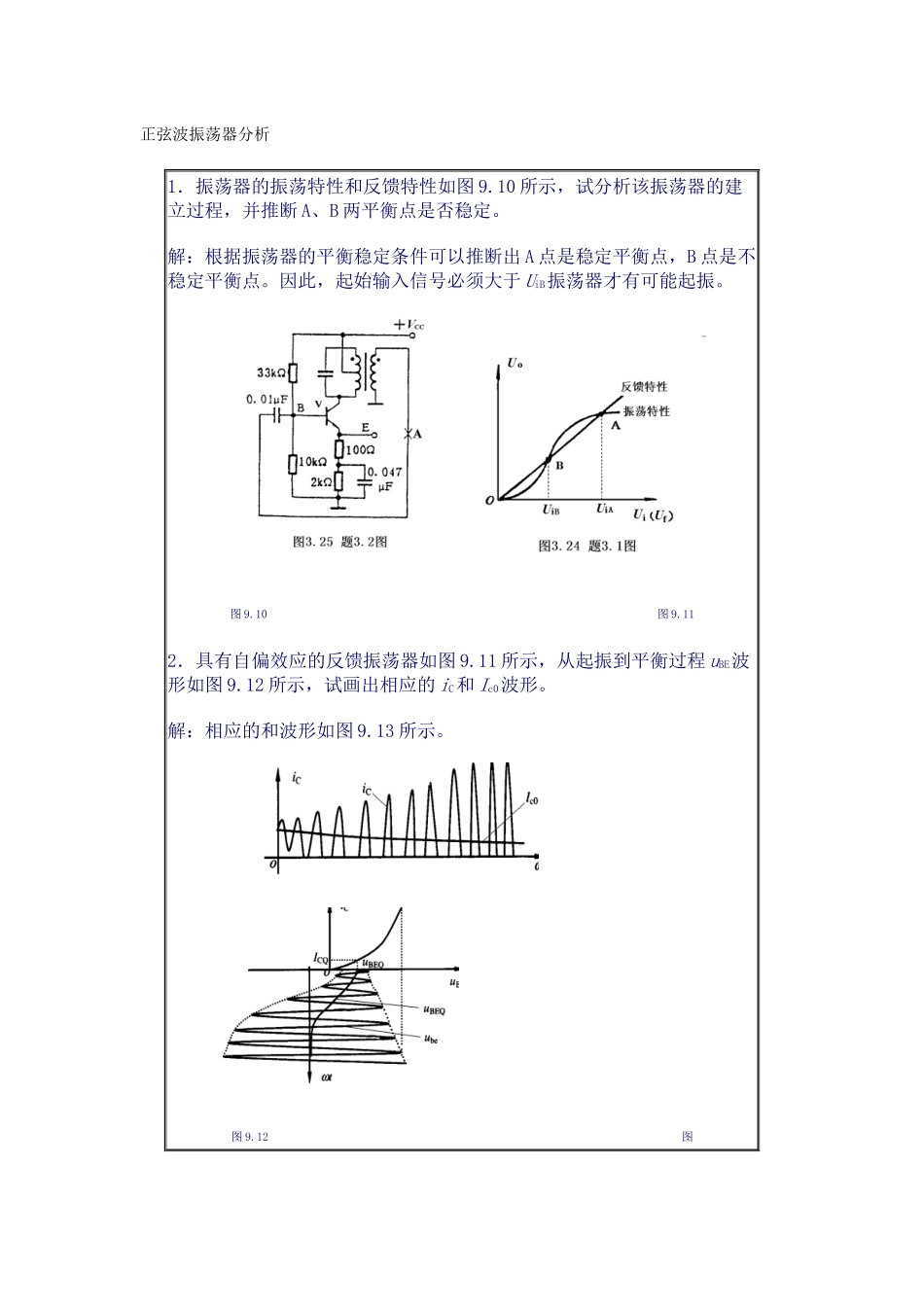

正弦波振荡器分析1．振荡器的振荡特性和反馈特性如图 9.10 所示，试分析该振荡器的建立过程，并推断 A、B 两平衡点是否稳定。解：根据振荡器的平衡稳定条件可以推断出 A 点是稳定平衡点，B 点是不稳定平衡点。因此，起始输入信号必须大于 UiB振荡器才有可能起振。图 9.10 图 9.112．具有自偏效应的反馈振荡器如图 9.11 所示，从起振到平衡过程 uBE波形如图 9.12 所示，试画出相应的 iC和 Ic0波形。解：相应的和波形如图 9.13 所示。图 9.12 图9.133．振荡电路如图 9.11 所示，试分析下列现象振荡器工作是否正常：（1）图中 A 点断开，振荡停振，用直流电压表测得 VB＝3V，VE＝2.3V。接通 A 点，振荡器有输出，测得直流电压 VB＝2.8V，VE＝2.5V。（2）振荡器振荡时，用示波器测得 B 点为余弦波，且 E 点波形为一余弦脉冲。解：（1）A 点断开，图示电路变为小信号谐振放大器，因此，用直流电压表测得 VB＝3V，VE＝2.3V。当 A 点接通时，电路振荡，由图 9.12 所示的振荡器从起振到平衡的过程中可以看出，具有自偏效应的反馈振荡器的偏置电压 uBEQ，从起振时的大于零，等于零，直到平衡时的小于零（也可以不小于零，但一定比停振时的 uBEQ小），因此，测得直流电压 VB＝2.8V，VE＝2.5V 是正常的，说明电路已振荡。（2）是正常的，因为，振荡器振荡时，ube为余弦波，而 ic或 ie的波形为余弦脉冲，所示 E 点波形为一余弦脉冲。4．试问仅用一只三用表，如何推断电路是否振荡？解：由上一题分析可知，通过测试三极管的偏置电压 uBEQ即可推断电路是否起振。短路谐振电感，令电路停振，假如三极管的静态偏置电压 uBEQ增大，说明电路已经振荡，否则电路未振荡。5．一反馈振荡器，若将其静态偏置电压移至略小于导通电压处，试指出接通电源后应实行什么措施才能产生正弦波振荡，为什么？解：必须在基极加一个起始激励信号，使电路起振，否则，电路不会振荡。6．振荡电路如图 9.14 所示，试画出该电路的沟通等效电路，标出变压器同名端位置；说明该电路属于什么类型的振荡电路，有什么优点。若L＝180μH，C2＝30pF，C1的变化范围为 20～270pF，求振荡器的最高和最低振荡频率。 图 9.14 解：画沟通通路时，只需将耦合电容、旁路电容短路，电源接地即可，如图 9.15 所示。根据振荡器相位平衡条件，变压器的同名端标注的位置见图 9.15。该电路属于共基调射型变压器反馈式振荡器，具有结构简单、易起振、...
