毕业论文卧式加工中Z向进给机构的设计说明

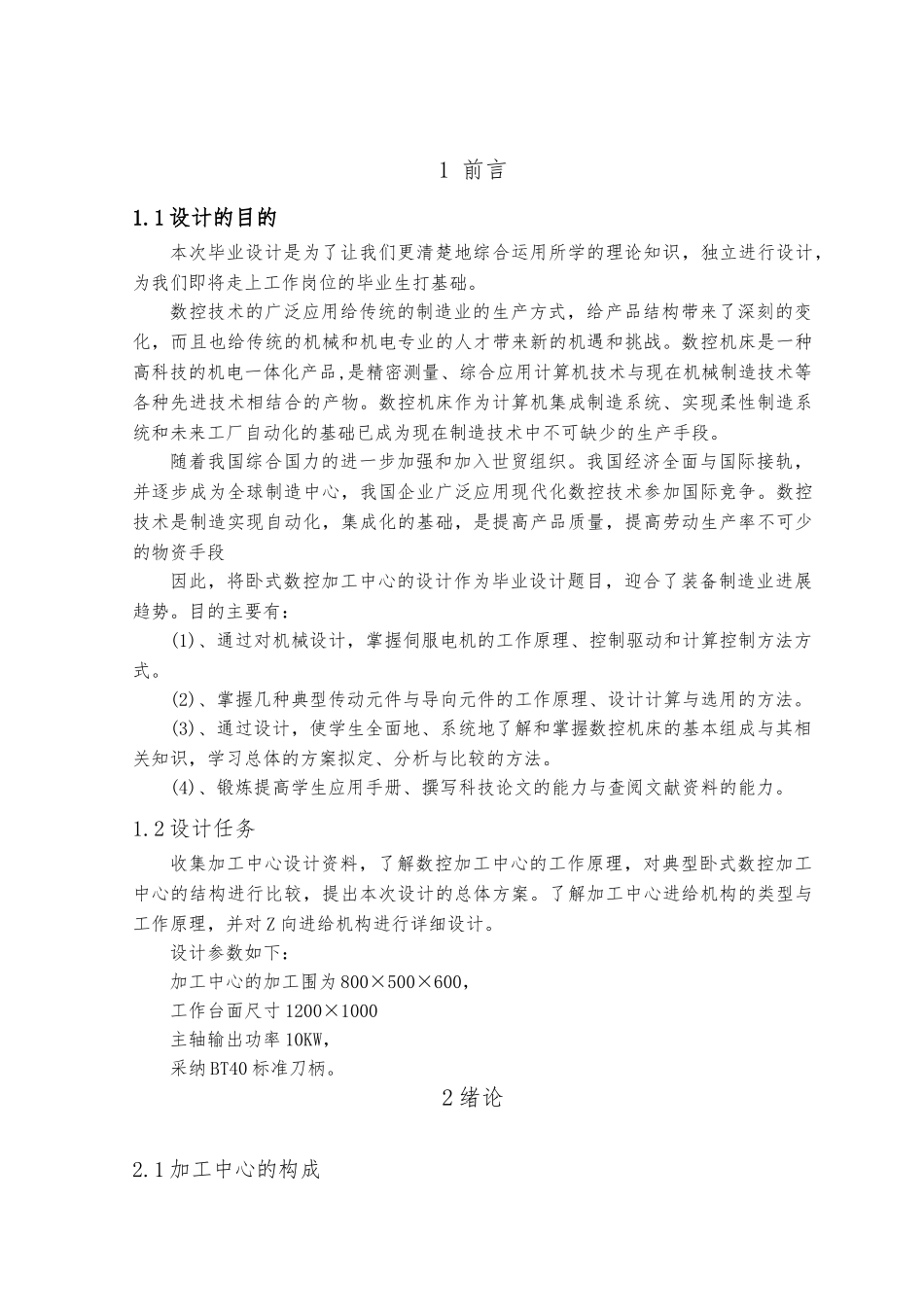

1 前言1.1 设计的目的本次毕业设计是为了让我们更清楚地综合运用所学的理论知识，独立进行设计，为我们即将走上工作岗位的毕业生打基础。数控技术的广泛应用给传统的制造业的生产方式，给产品结构带来了深刻的变化，而且也给传统的机械和机电专业的人才带来新的机遇和挑战。数控机床是一种高科技的机电一体化产品,是精密测量、综合应用计算机技术与现在机械制造技术等各种先进技术相结合的产物。数控机床作为计算机集成制造系统、实现柔性制造系统和未来工厂自动化的基础已成为现在制造技术中不可缺少的生产手段。随着我国综合国力的进一步加强和加入世贸组织。我国经济全面与国际接轨，并逐步成为全球制造中心，我国企业广泛应用现代化数控技术参加国际竞争。数控技术是制造实现自动化，集成化的基础，是提高产品质量，提高劳动生产率不可少的物资手段因此，将卧式数控加工中心的设计作为毕业设计题目，迎合了装备制造业进展趋势。目的主要有：(1)、通过对机械设计，掌握伺服电机的工作原理、控制驱动和计算控制方法方式。(2)、掌握几种典型传动元件与导向元件的工作原理、设计计算与选用的方法。(3)、通过设计，使学生全面地、系统地了解和掌握数控机床的基本组成与其相关知识，学习总体的方案拟定、分析与比较的方法。(4)、锻炼提高学生应用手册、撰写科技论文的能力与查阅文献资料的能力。1.2 设计任务 收集加工中心设计资料，了解数控加工中心的工作原理，对典型卧式数控加工中心的结构进行比较，提出本次设计的总体方案。了解加工中心进给机构的类型与工作原理，并对 Z 向进给机构进行详细设计。设计参数如下：加工中心的加工围为 800×500×600，工作台面尺寸 1200×1000主轴输出功率 10KW，采纳 BT40 标准刀柄。2 绪论2.1 加工中心的构成加工中心是在数控铣床的功能于一身的一种由计算机来控制的自动化程度、高效的机床。应用加工中心这一概念，还派生了自动交换砂轮的磨削中心；在冲压加工中心自动交换模具的板材加工中心；在电火花加工中自动交换电极等。2.2 加工中心的优势(1)生产效率高 减少了工件的装夹、测量和机床调整等时间，使机床的切削时间达到机床开动时间的 80%左右（普通机床仅为 15%~20%）；缩短了生产周期，同时也减少了工序之间的工件周转、搬运和存放时间，具有明显的经济效益。(2)工序高度集中 工件在一次装夹后，数控系统根据加工需要，自动选择并更换刀具，根据粗精加工的不同要求自动改变进给量、...
