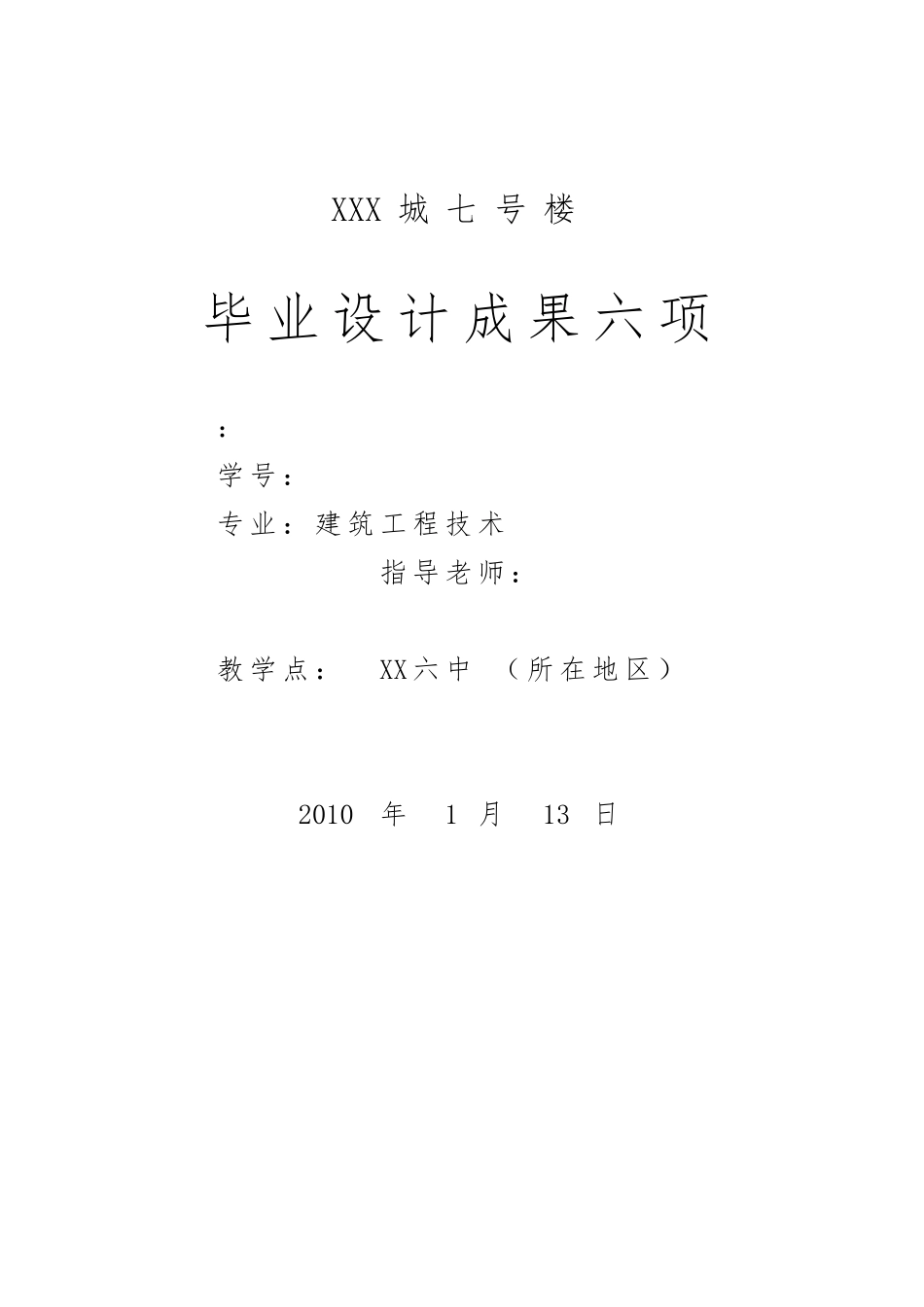

毕业设计文本xx城七号楼_第1页
1/40

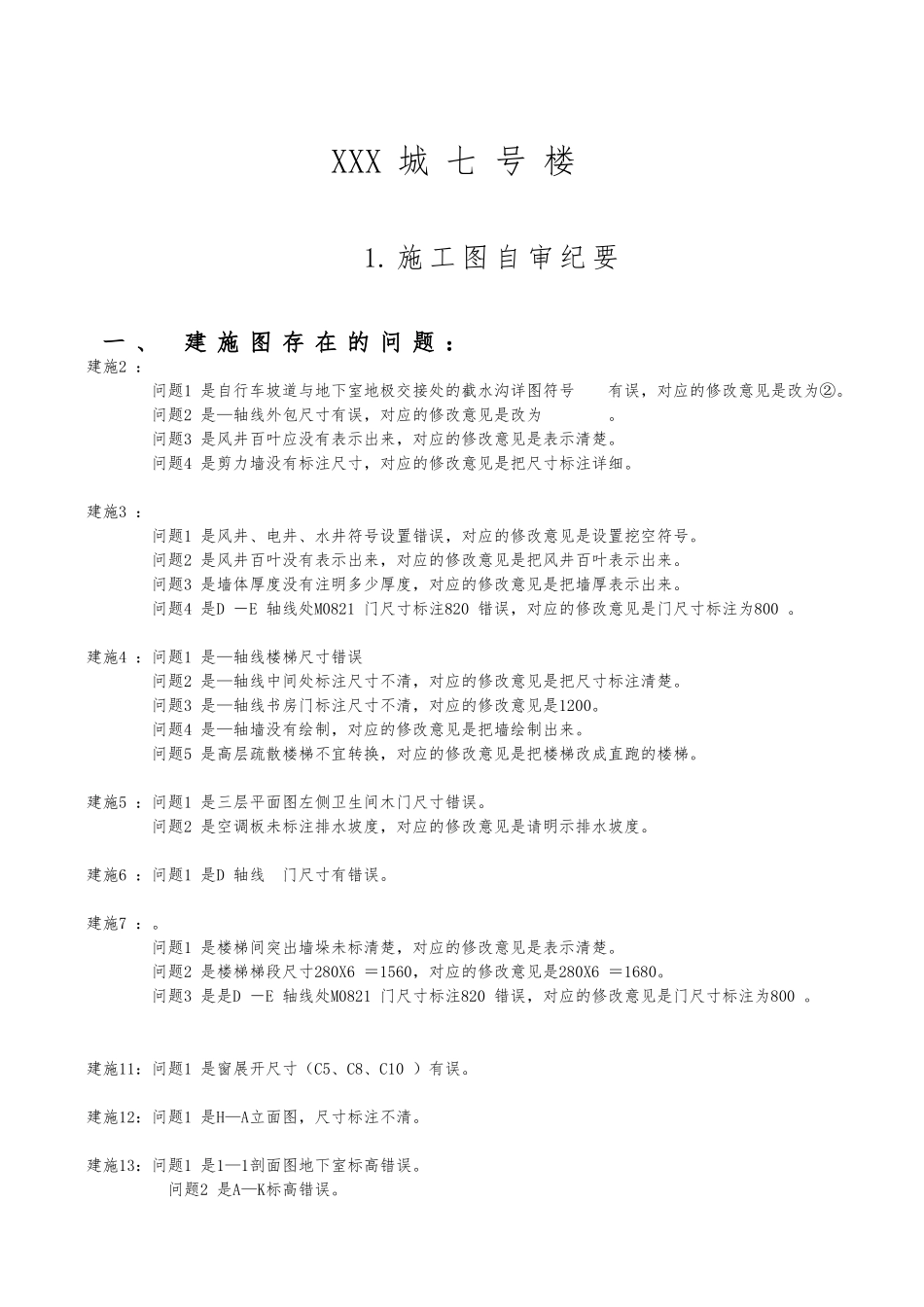

毕业设计文本xx城七号楼_第2页
2/40

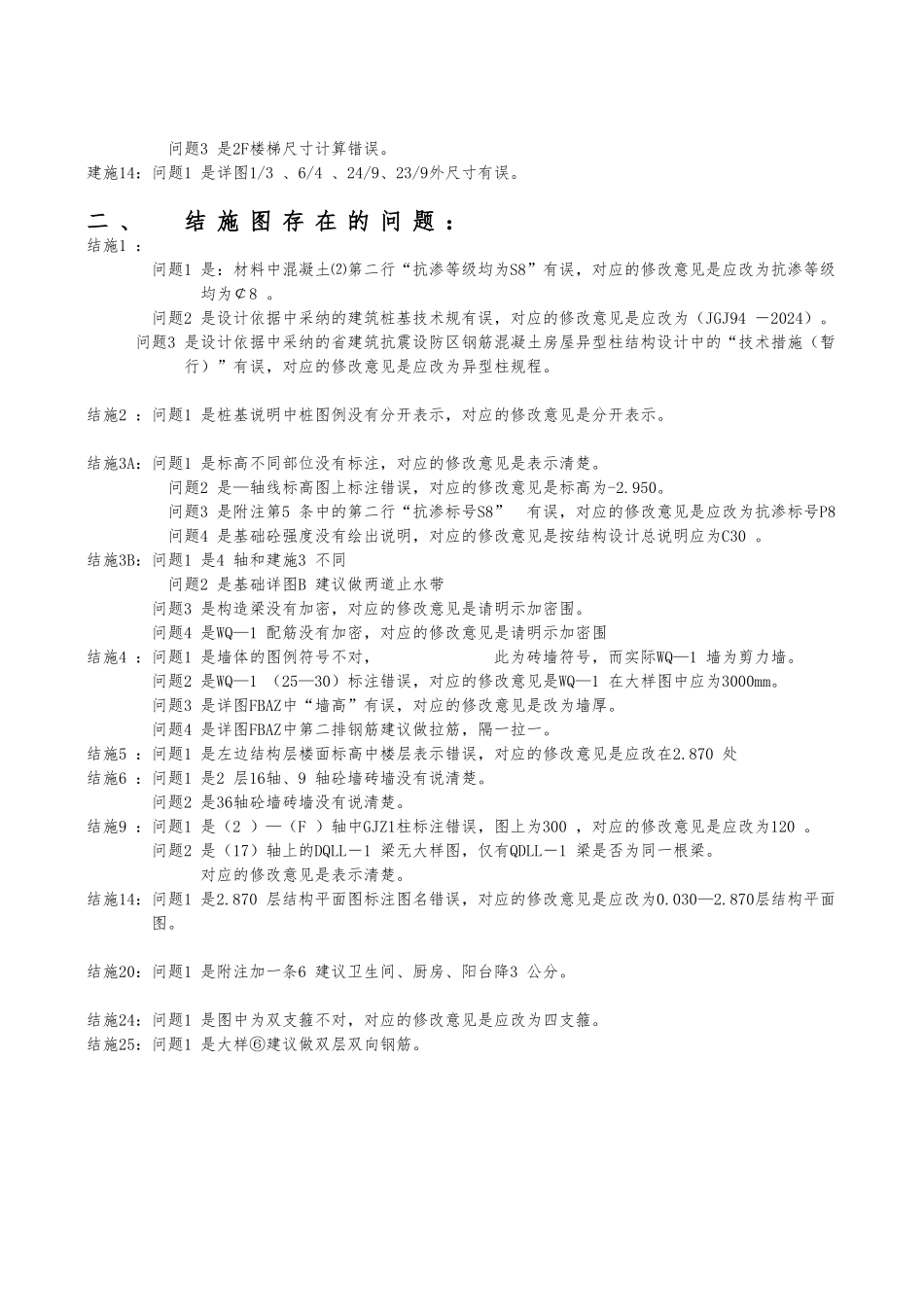

毕业设计文本xx城七号楼_第3页
3/40
XXX 城 七 号 楼毕 业 设 计 成 果 六 项:学 号 :专 业 : 建 筑 工 程 技 术指 导 老 师 : 教 学 点 : XX 六 中 ( 所 在 地 区 )2010 年 1 月 13 日XXX 城 七 号 楼1. 施 工 图 自 审 纪 要一 、 建 施 图 存 在 的 问 题 :建施2 : 问题1 是自行车坡道与地下室地极交接处的截水沟详图符号 有误,对应的修改意见是改为②。 问题2 是—轴线外包尺寸有误,对应的修改意见是改为 。 问题3 是风井百叶应没有表示出来,对应的修改意见是表示清楚。 问题4 是剪力墙没有标注尺寸,对应的修改意见是把尺寸标注详细。建施3 : 问题1 是风井、电井、水井符号设置错误,对应的修改意见是设置挖空符号。 问题2 是风井百叶没有表示出来,对应的修改意见是把风井百叶表示出来。 问题3 是墙体厚度没有注明多少厚度,对应的修改意见是把墙厚表示出来。 问题4 是D -E 轴线处M0821 门尺寸标注820 错误,对应的修改意见是门尺寸标注为800 。建施4 :问题1 是—轴线楼梯尺寸错误 问题2 是—轴线中间处标注尺寸不清,对应的修改意见是把尺寸标注清楚。 问题3 是—轴线书房门标注尺寸不清,对应的修改意见是1200。问题4 是—轴墙没有绘制,对应的修改意见是把墙绘制出来。 问题5 是高层疏散楼梯不宜转换,对应的修改意见是把楼梯改成直跑的楼梯。建施5 :问题1 是三层平面图左侧卫生间木门尺寸错误。问题2 是空调板未标注排水坡度,对应的修改意见是请明示排水坡度。建施6 :问题1 是D 轴线 门尺寸有错误。建施7 :。 问题1 是楼梯间突出墙垛未标清楚,对应的修改意见是表示清楚。 问题2 是楼梯梯段尺寸280X6 =1560,对应的修改意见是280X6 =1680。 问题3 是是D -E 轴线处M0821 门尺寸标注820 错误,对应的修改意见是门尺寸标注为800 。建施11:问题1 是窗展开尺寸(C5、C8、C10 )有误。建施12:问题1 是H—A立面图,尺寸标注不清。建施13:问题1 是1—1剖面图地下室标高错误。 问题2 是A—K标高错误。 问题3 是2F楼梯尺寸计算错误。建施14:问题1 是详图1/3 、6/4 、24/9、23/9外尺寸有误。二 、结 施 图 存 在 的 问 题 :结施1 :问题1 是:材料中混凝土⑵第二行“抗渗等级均为S8”有误,对应的修改意见是应改为抗渗等级均为¢8 。问题2 是设计依据中采纳的建筑桩基技术规有误,对应的修改意见是应改...
