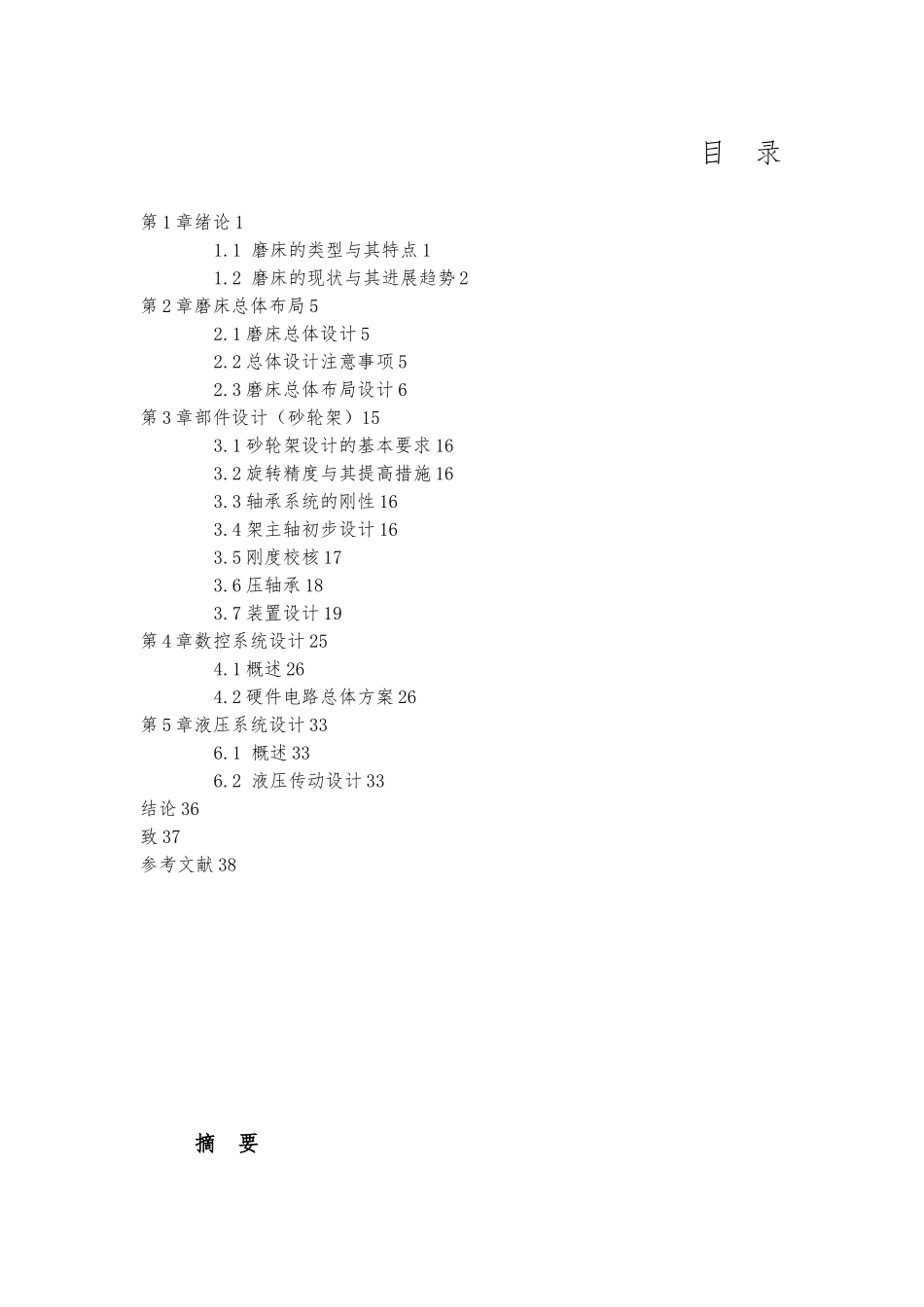

目 录第 1 章绪论 11.1 磨床的类型与其特点 11.2 磨床的现状与其进展趋势 2第 2 章磨床总体布局 52.1 磨床总体设计 52.2 总体设计注意事项 52.3 磨床总体布局设计 6第 3 章部件设计（砂轮架）153.1 砂轮架设计的基本要求 163.2 旋转精度与其提高措施 163.3 轴承系统的刚性 163.4 架主轴初步设计 163.5 刚度校核 173.6 压轴承 183.7 装置设计 19第 4 章数控系统设计 254.1 概述 264.2 硬件电路总体方案 26第 5 章液压系统设计 336.1 概述 336.2 液压传动设计 33结论 36致 37参考文献 38 摘 要设计为 MKS1632A 数控高速端面外圆磨床与其砂轮架设计，通过查阅国外磨床相关资料，首先确定磨床总体布局中各部件（如砂轮架、头架和尾架等）尺寸，其次检验主轴前端扰度，确保主轴刚度。设计中砂轮架采纳静动压轴承以提高旋转精度，增强抗振性，延长轴承的使用寿命，传动系统采纳皮带和花键副带动主轴旋转，减少主轴变形，使载荷分布均匀。本设计中的控制部分采纳通用的可编程接口芯片 8255A。本次设计我负责的部件是砂轮架，砂轮架是磨床上用来带动砂轮作高速旋转的关键部件，主要由传动部件和主轴轴承部分组成，主轴与轴承是砂轮架的主要组成部分。首先是根据砂轮架主轴的要求进行轴的设计，然后再选取轴承，设计皮带和皮带轮等等。在这个过程中，轴的挠度校核、皮带和皮带轮的设计等用到了大量的计算。关键词：数控 外圆磨床 砂轮架第 1 章 绪论1.1 磨床的类型与其特点用磨料磨具（砂轮、砂带、油石和研磨料等）为工具进行切削加工的机床，统称为磨床，它们是因精加工和硬表面的需要而进展起来的[1]。磨床种类很多，主要有：外圆磨床、圆磨床、平面磨床、工具磨床和用来磨削特定表面和工件的专门化磨床，如花键轴磨床、凸轮轴磨床、曲轴磨床等[2]。对外圆磨床来说，又可分为普通外圆磨床、万能外圆磨床、无心外圆磨床、 宽砂轮外圆磨床、端面外圆磨床等以上均为使用砂轮作切削工具的磨床。此外，还有以柔性砂带为切削工具的砂带磨床，以油石和研磨剂为切削工具的精磨磨床等。磨床与其他机床相比，具有以下几个特点：1、磨床的磨具（砂轮）相对于工件做高速旋转运动（一般砂轮圆周线速度在 35 米/秒左右，目前已向 200 米/秒以上进展）；2、它能加工表面硬度很高的金属和非金属材料的工件；3、它能使工件表面获得很高的精度和光洁度；4、易于实现自动化和自动线，进行高效率生产；5、...
