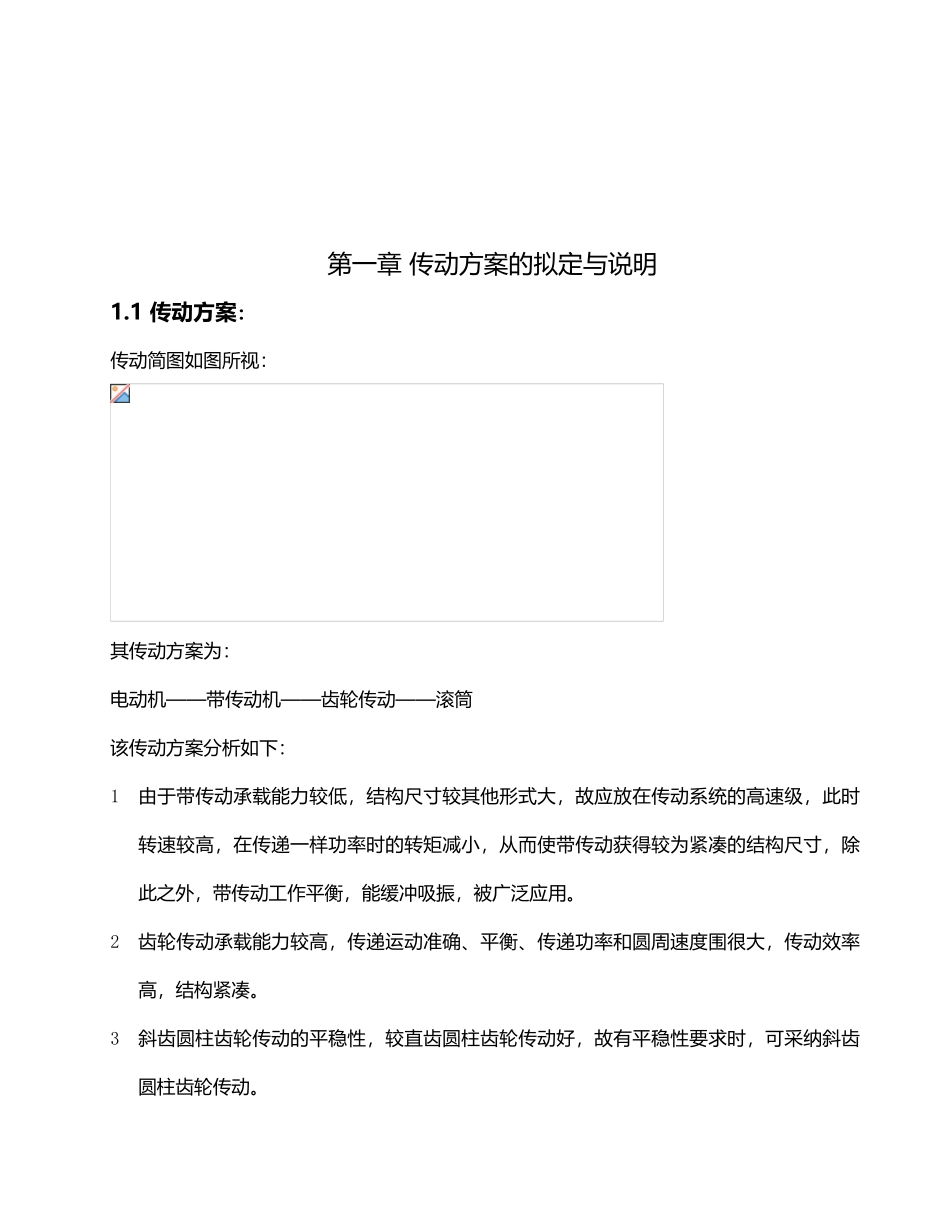

雨辰教育学院毕业设计说明书课 题：轧钢机减速器的设计子课题: 同课题学生: 专 业 机械制造与自动化 学 生 建班 级 雨辰教育学 号 1334095854 指 导 老 师 雨辰教育完 成 日 期第一章 传动方案的拟定与说明1.1 传动方案：传动简图如图所视：其传动方案为：电动机——带传动机——齿轮传动——滚筒该传动方案分析如下：1由于带传动承载能力较低，结构尺寸较其他形式大，故应放在传动系统的高速级，此时转速较高，在传递一样功率时的转矩减小，从而使带传动获得较为紧凑的结构尺寸，除此之外，带传动工作平衡，能缓冲吸振，被广泛应用。2齿轮传动承载能力较高，传递运动准确、平衡、传递功率和圆周速度围很大，传动效率高，结构紧凑。3斜齿圆柱齿轮传动的平稳性，较直齿圆柱齿轮传动好，故有平稳性要求时，可采纳斜齿圆柱齿轮传动。根据以上分析可得：将带传动放在传动系统的高速级，齿轮传动放在传动系统的低速级传动方案较为合理。此外，根据本课题要求，该减速器采纳展开式。第二章 电动机的选择2.1 电动机的选择：工业上一般使用三相沟通电源，因此，当无特别要求时均应选用沟通电动机，其中以三相沟通电动机使用最为广泛。我国新设计的Y系列三相鼠笼式异步电动机属于一般用途的全封闭自扇冷电动机，起结构简单，工作可靠，价格低廉，维护方便，适用于不易燃、不易爆、无腐蚀性气体的场合，以与要求具有较好起动性能的机械。电动机的型号的确定主要依据电动机的额定功率和同步转速。1根据工作要求和条件选用Y系列一般用途的全封闭自扇冷鼠笼型三相异步电动机2选择电动机容量工作机所需容量为：Pw = Fw•Vw/1000ηwKw式中Fw=34KN Vw=27.1m/s 带式输送机效率ηw=0.94 Pw=3.4×103/1000×0.94=97.92Kw电动机的输出功率为：P=Pw/η式中：η为电动机至滚筒主动轴之间的传动装置总效率根据传动简图可查得：V带传动效率ηw=0.95 ，三对齿轮副效率ηw = 0.97；一对滚动轴承效率ηw=0.99；联轴器ηw=0.98；由此可得η=η1η2η23η4=0.95x0.973x0.994x0.98=0.816P0=Pw/0.816=97.92/0.816=120kn一般电动机的额定功率PM=（1~1.3）P0=（1~1.3）X120=120~156kw经查可取电动机额定功率为PM=150kw3确定电动机的转速滚筒转速为：nw=60x1000Vw/πD=260r/minV带传动比：i1=2~4三级圆柱齿轮传动比i2=3~5则总传动比围为i= i1 i2=(2x3)~(4x5)=6~20电动机可选择的转速围应为n=i·nw=(6~20)x260=1560~5200r/min电动机同步转速符合这一...
