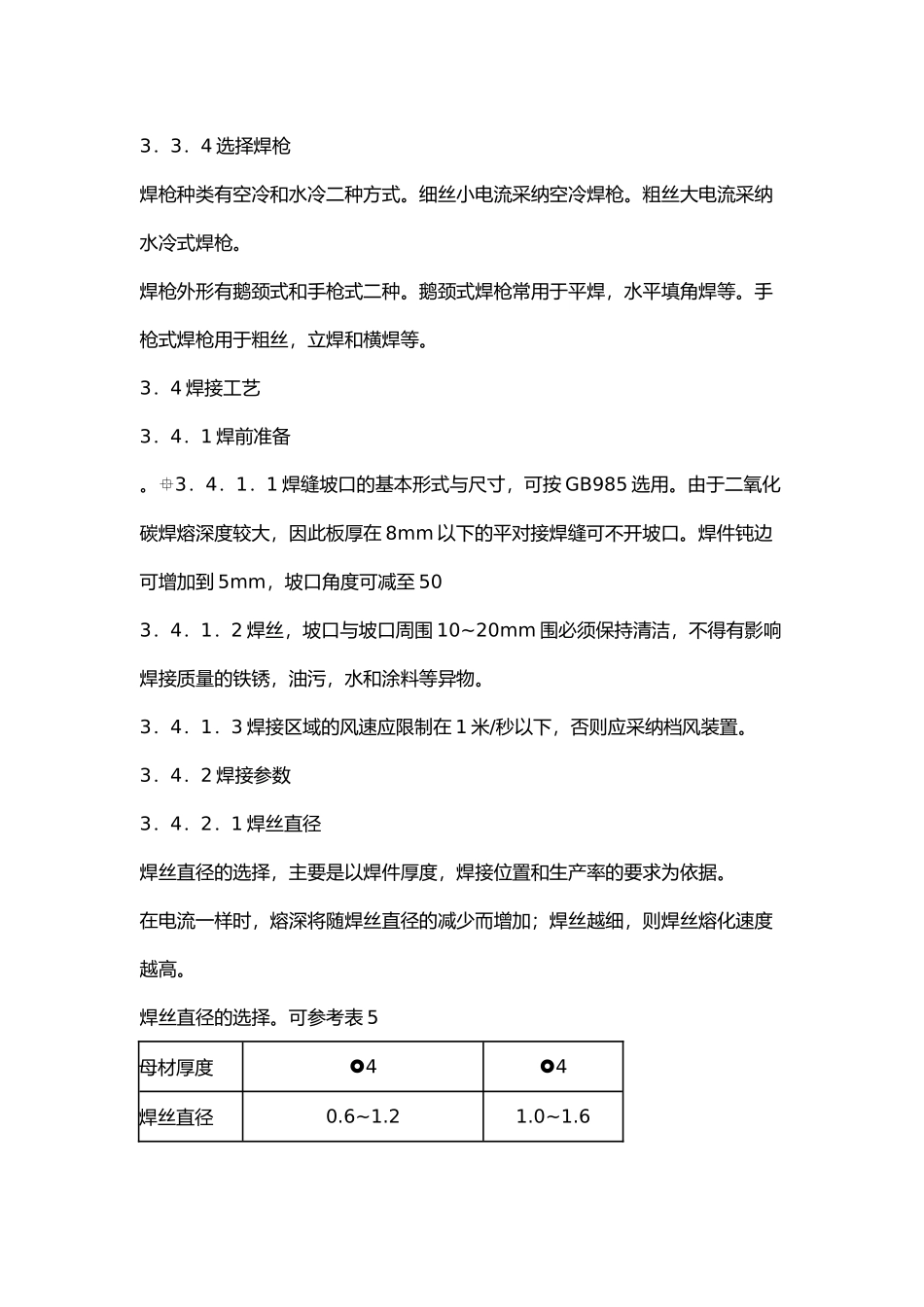

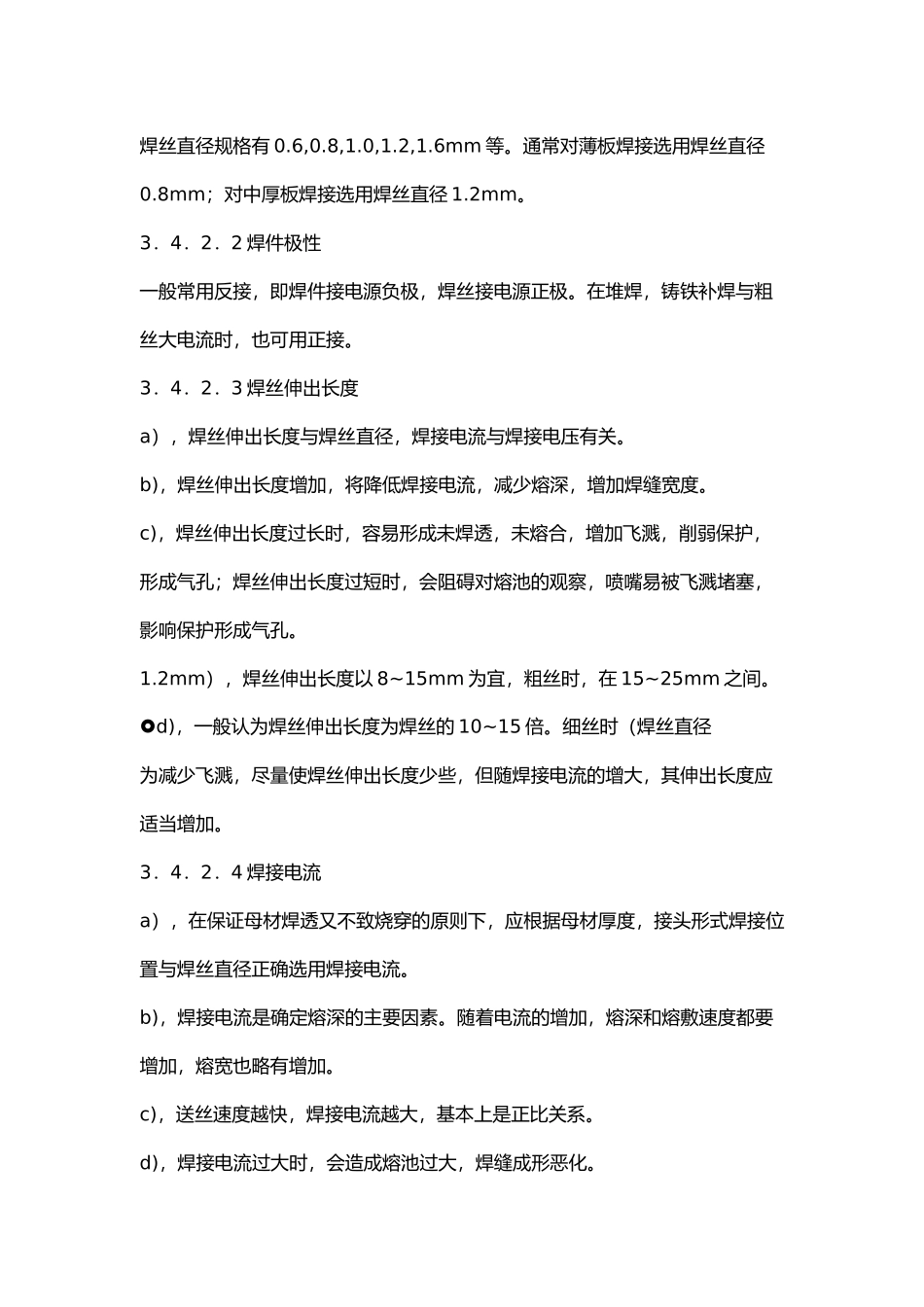

气体保护焊作业指导书 优点是焊工操作围不受限制，送丝稳定性可靠，机动性好。其缺点是焊枪笨重，体积大，焊丝盘的焊丝容量少，焊工长时间操作易疲劳。拉丝式送丝机构只适用于输送直经小于 1.2 毫米的焊丝。3．3．2．2 推丝式其特点是整个机构便于制作，焊枪简单轻巧，可采纳较大的焊丝盘，容纳较多的焊丝，是应用最广的结构形式。由于焊丝钢性所限，所以仅适用于直经大于 0.8mm 的焊丝。其送丝软管长度较短（一般为 3 米）。根据送丝辊轮的结构，可分单主动式，双主动式和二联式。常用双主动式。当采纳药芯焊丝时，最好选用二联式送丝辊轮。以保证药芯焊丝的稳定送进。3．3．2．3 推拉丝式该机构实际是拉丝式和推丝式二种形式的组合。由于焊丝受到推拉二个力的作用，因此送丝软管可增长至 20~30 米。但由于其结构复杂，制作技术要求高，所以较少应用。3．3．2．4 长距离送丝机构有三辊轮长距离送丝机构。三钢球长距离送丝机构等。其送丝软管可达 31~35米。3．3．3 选择焊机的设备容量与电流调节围选择焊机的设备容量，主要是考虑焊机的额定焊接电流，焊机常用额定焊接电流有 160 安，250 安，400 安，630 安，315 安，500 安等。焊机的电流调节围。主要是选择焊机的额定焊接电流。3．3．4 选择焊枪焊枪种类有空冷和水冷二种方式。细丝小电流采纳空冷焊枪。粗丝大电流采纳水冷式焊枪。焊枪外形有鹅颈式和手枪式二种。鹅颈式焊枪常用于平焊，水平填角焊等。手枪式焊枪用于粗丝，立焊和横焊等。3．4 焊接工艺3．4．1 焊前准备。3．4．1．1 焊缝坡口的基本形式与尺寸，可按 GB985 选用。由于二氧化碳焊熔深度较大，因此板厚在 8mm 以下的平对接焊缝可不开坡口。焊件钝边可增加到 5mm，坡口角度可减至 503．4．1．2 焊丝，坡口与坡口周围 10~20mm 围必须保持清洁，不得有影响焊接质量的铁锈，油污，水和涂料等异物。3．4．1．3 焊接区域的风速应限制在 1 米/秒以下，否则应采纳档风装置。3．4．2 焊接参数3．4．2．1 焊丝直径焊丝直径的选择，主要是以焊件厚度，焊接位置和生产率的要求为依据。在电流一样时，熔深将随焊丝直径的减少而增加；焊丝越细，则焊丝熔化速度越高。焊丝直径的选择。可参考表 5母材厚度44焊丝直径0.6~1.21.0~1.6焊丝直径规格有 0.6,0.8,1.0,1.2,1.6mm 等。通常对薄板焊接选用焊丝直径0.8mm；对中厚板焊接选用焊丝直径 1.2mm。3．4．2．2 焊件极性一般常用反接，即焊件接电源...
