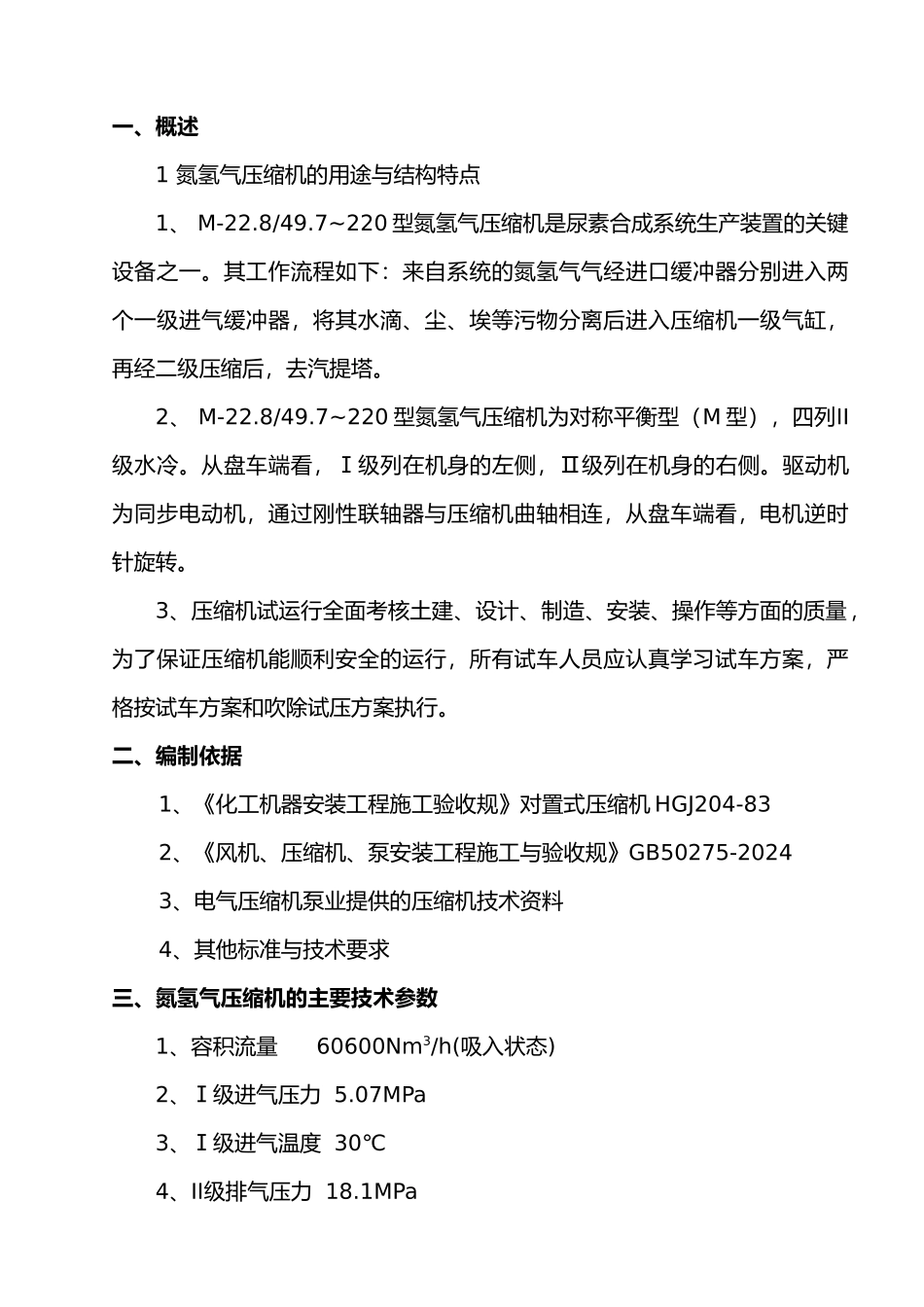

一、概述1 氮氢气压缩机的用途与结构特点1、 M-22.8/49.7~220 型氮氢气压缩机是尿素合成系统生产装置的关键设备之一。其工作流程如下：来自系统的氮氢气气经进口缓冲器分别进入两个一级进气缓冲器，将其水滴、尘、埃等污物分离后进入压缩机一级气缸，再经二级压缩后，去汽提塔。2、 M-22.8/49.7~220 型氮氢气压缩机为对称平衡型（M 型），四列II级水冷。从盘车端看，Ⅰ级列在机身的左侧，Ⅱ级列在机身的右侧。驱动机为同步电动机，通过刚性联轴器与压缩机曲轴相连，从盘车端看，电机逆时针旋转。3、压缩机试运行全面考核土建、设计、制造、安装、操作等方面的质量，为了保证压缩机能顺利安全的运行，所有试车人员应认真学习试车方案，严格按试车方案和吹除试压方案执行。二、编制依据1、《化工机器安装工程施工验收规》对置式压缩机 HGJ204-832、《风机、压缩机、泵安装工程施工与验收规》GB50275-20243、电气压缩机泵业提供的压缩机技术资料4、其他标准与技术要求三、氮氢气压缩机的主要技术参数1、容积流量 60600Nm3/h(吸入状态)2、Ⅰ级进气压力 5.07MPa3、Ⅰ级进气温度 30℃4、II级排气压力 18.1MPa5、曲轴转速 300r/min6、活塞行程 350mm四、试车的条件和准备工作1 试车现场洁净、洁净、配备消防器材并好用。2 试车现场冷却水、电源已通，照明已投入。3 检查压缩机是否按设计要求安装完毕，辅属设备是否安装齐全，压缩机的配管是否按施工图和变更单实施完毕，且符合质量规定。对比图纸对管道进行查验，检查是否有遗漏、有错误。4 电器、仪表安装调试工作已完毕。5 压缩机基础应经过二次灌浆，检查地脚螺栓的强度是否达到要求。6 复查好各部分的间隙和余隙，并盘车检查，转动是否自由、轻松。7 清理压缩机周围环境，防止地面灰尘吸入气缸。8 认真检查水冷系统各密封点是否泄漏，开关阀门是否灵活好用。9 查看循环油泵转向是否正常，油系统阀门开关位置是否正确。10 启动高压注油器，核对转向，消除漏点，检查各注油点情况是否正常。11 开盘车器检查是否运行正常。12 检查各级进出口阀门是否灵活好用。13 检查信号系统是否灵敏、畅通。14 检查管道、支架、管卡是否安装齐全、牢固。15、拆下各段进出口活门与管道，在进口管装上 10-20 目的铁丝网。16、成立试车小组组 长：向博副组长：正宁 娄卫国组 员：雷珊海 华 庆潭 于生洋 军 吕跃勇 五、油系统的试运1、油系统的循环与试运概况1.1 压缩机组其油系统...
