水利主要工序施工方案、控制及工程项目实施的重点、难

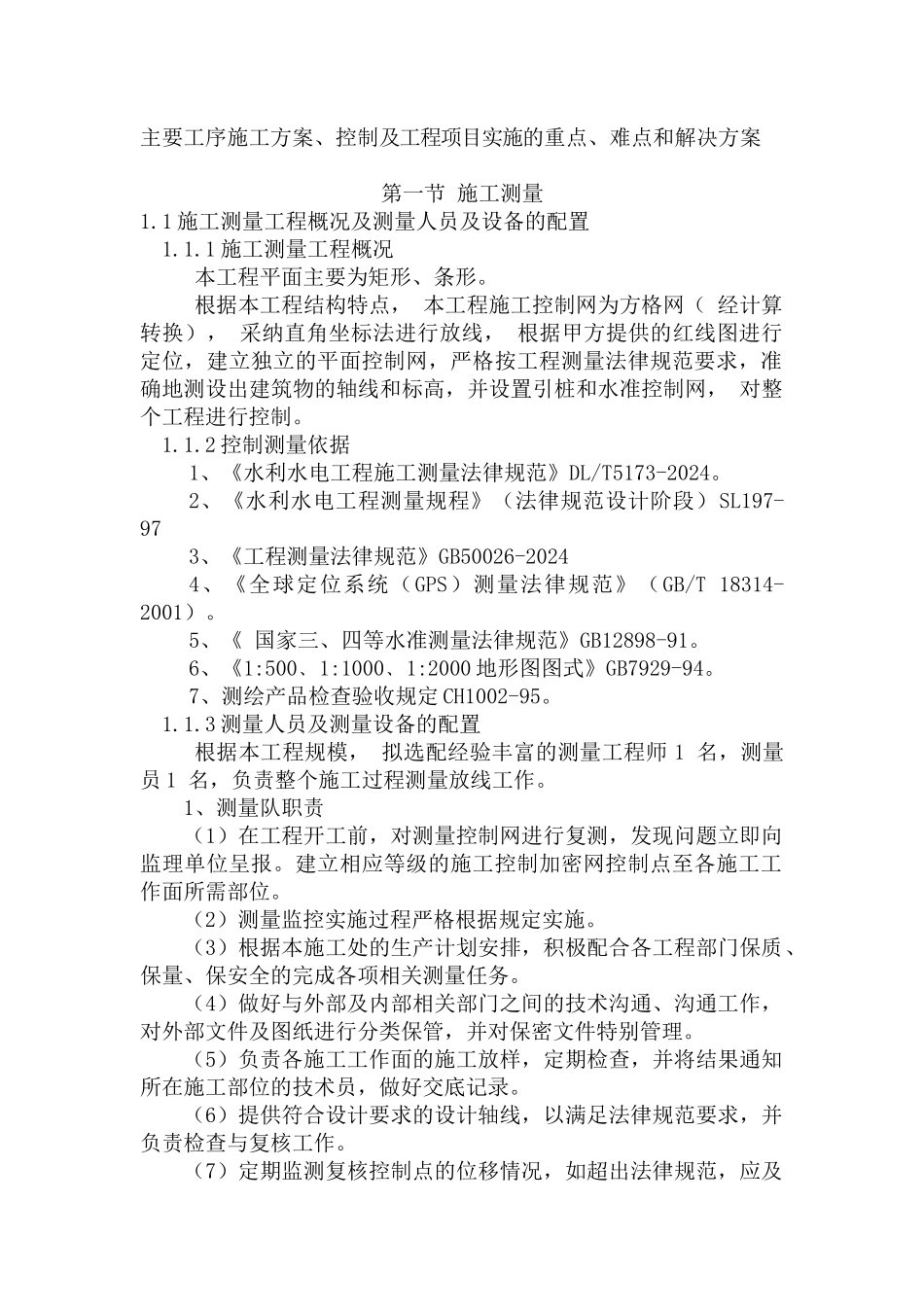

主要工序施工方案、控制及工程项目实施的重点、难点和解决方案第一节 施工测量1.1 施工测量工程概况及测量人员及设备的配置1.1.1 施工测量工程概况本工程平面主要为矩形、条形。根据本工程结构特点， 本工程施工控制网为方格网（ 经计算转换）， 采纳直角坐标法进行放线， 根据甲方提供的红线图进行定位，建立独立的平面控制网，严格按工程测量法律规范要求，准确地测设出建筑物的轴线和标高，并设置引桩和水准控制网， 对整个工程进行控制。1.1.2 控制测量依据1、《水利水电工程施工测量法律规范》DL/T5173-2024。2、《水利水电工程测量规程》（法律规范设计阶段）SL197-973、《工程测量法律规范》GB50026-20244、《全球定位系统（GPS）测量法律规范》（GB/T 18314-2001）。5、《 国家三、四等水准测量法律规范》GB12898-91。6、《1:500﹑1:1000﹑1:2000 地形图图式》GB7929-94。7、测绘产品检查验收规定 CH1002-95。1.1.3 测量人员及测量设备的配置根据本工程规模， 拟选配经验丰富的测量工程师 1 名，测量员 1 名，负责整个施工过程测量放线工作。1、测量队职责（1）在工程开工前，对测量控制网进行复测，发现问题立即向监理单位呈报。建立相应等级的施工控制加密网控制点至各施工工作面所需部位。（2）测量监控实施过程严格根据规定实施。（3）根据本施工处的生产计划安排，积极配合各工程部门保质、保量、保安全的完成各项相关测量任务。（4）做好与外部及内部相关部门之间的技术沟通、沟通工作，对外部文件及图纸进行分类保管，并对保密文件特别管理。（5）负责各施工工作面的施工放样，定期检查，并将结果通知所在施工部位的技术员，做好交底记录。（6）提供符合设计要求的设计轴线，以满足法律规范要求，并负责检查与复核工作。（7）定期监测复核控制点的位移情况，如超出法律规范，应及时纠正，并向有关单位汇报。（8）不定期的对各工作面进行数据分析和统计，根据分析结果，不断改进控制质量的方法。（9）负责向相关部门、单位及时准确的提供现场验收断面资料、校模检测资料、报方量断面资料、平面图及工程量计算表，配合收集整理竣工验收归档资料。2、测量设备设备见下表测 量 设 备 表序号名 称数 量规格、型号精度、等级1光学经纬仪1 台J22″2激光经纬仪1 台J2-JD2″3水 准 仪 （自动安平）2 台DSZ31mm4精密水准仪1 台B200.01mm5标准钢卷尺2 把50M±3mm6钢卷尺2 把50M1.2 测量准备工作与建设单位...
