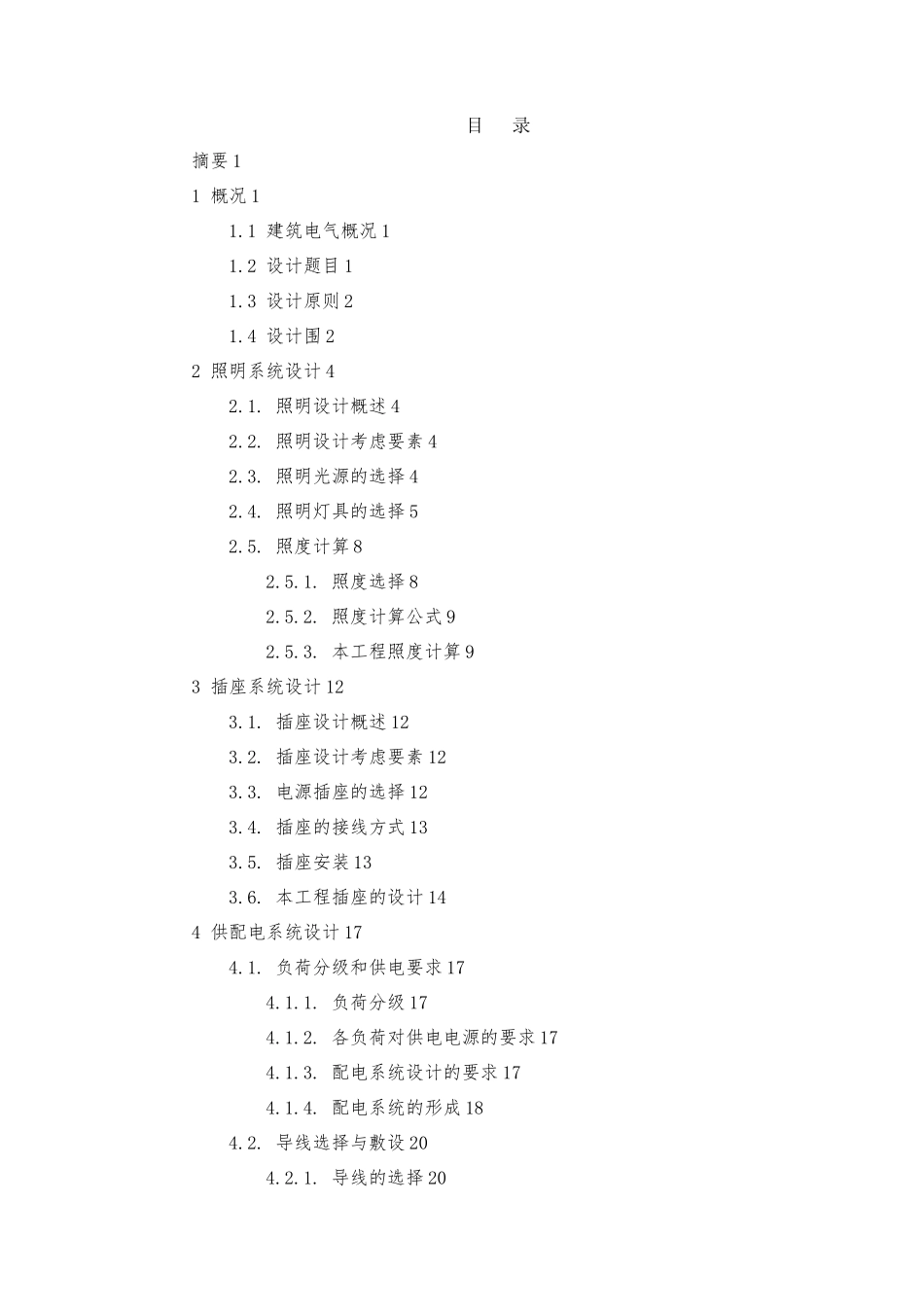

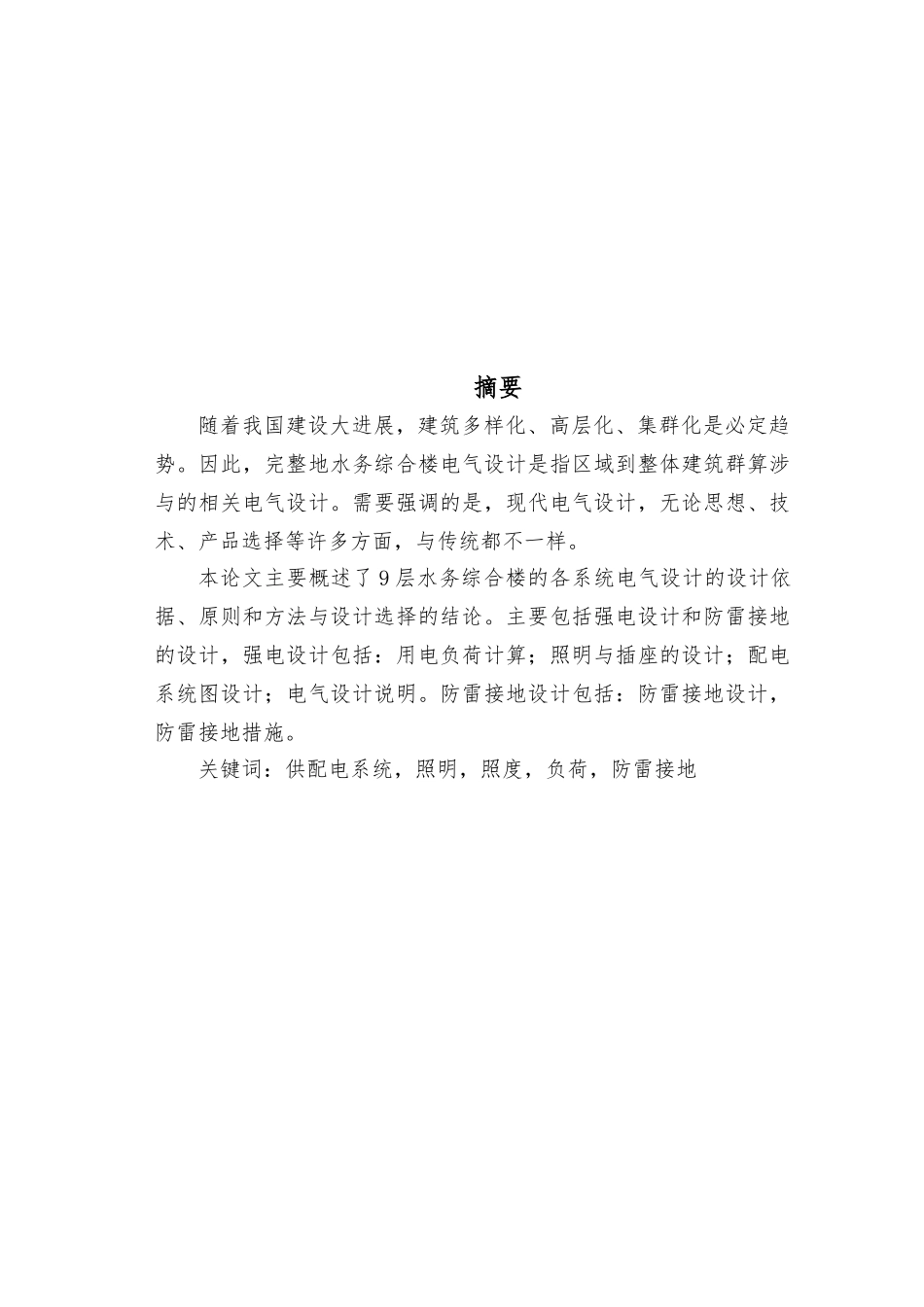

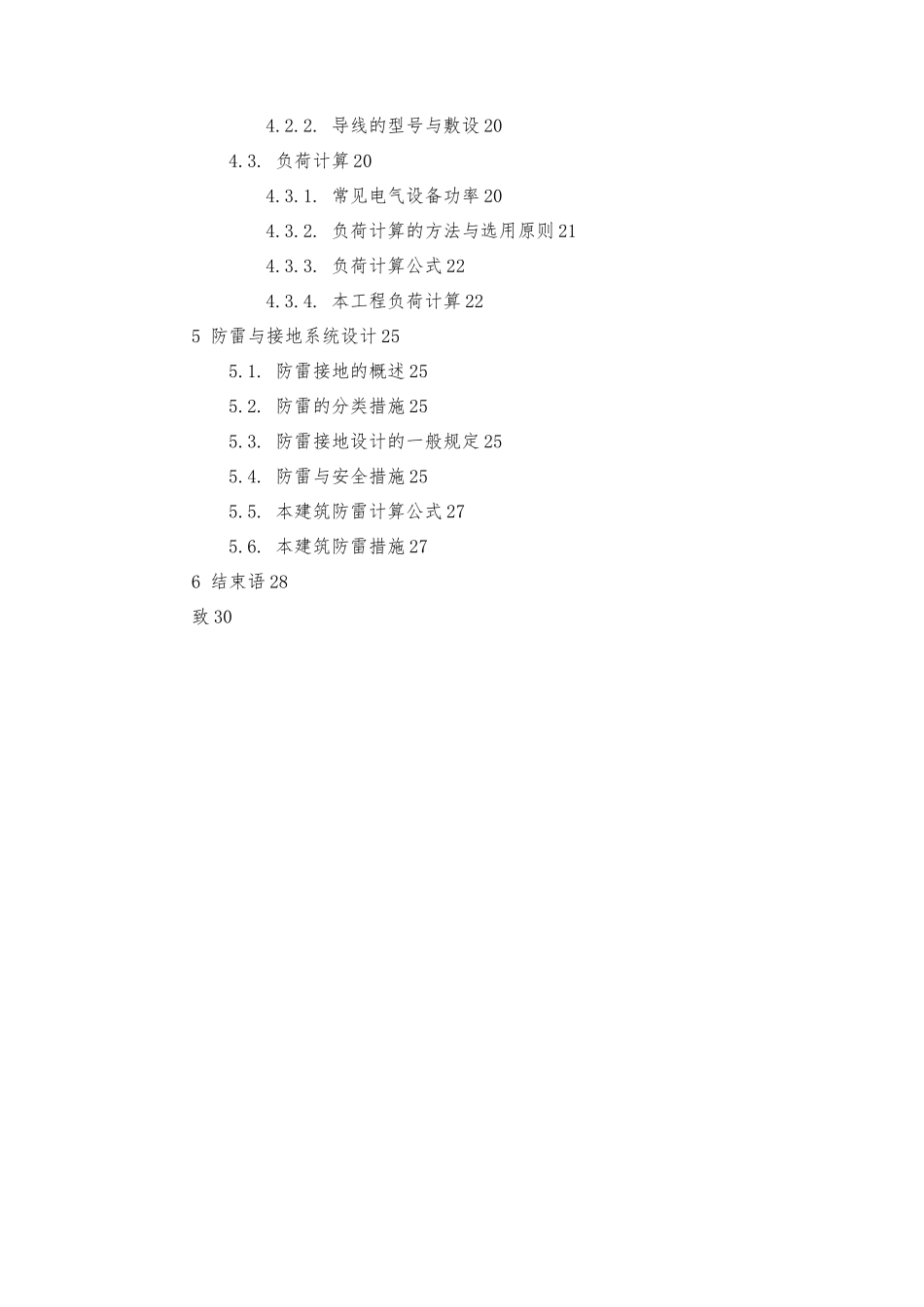

摘要随着我国建设大进展,建筑多样化、高层化、集群化是必定趋势。因此,完整地水务综合楼电气设计是指区域到整体建筑群算涉与的相关电气设计。需要强调的是,现代电气设计,无论思想、技术、产品选择等许多方面,与传统都不一样。本论文主要概述了 9 层水务综合楼的各系统电气设计的设计依据、原则和方法与设计选择的结论。主要包括强电设计和防雷接地的设计,强电设计包括:用电负荷计算;照明与插座的设计;配电系统图设计;电气设计说明。防雷接地设计包括:防雷接地设计,防雷接地措施。关键词:供配电系统,照明,照度,负荷,防雷接地目 录摘要 11 概况 11.1 建筑电气概况 11.2 设计题目 11.3 设计原则 21.4 设计围 22 照明系统设计 42.1. 照明设计概述 42.2. 照明设计考虑要素 42.3. 照明光源的选择 42.4. 照明灯具的选择 52.5. 照度计算 82.5.1. 照度选择 82.5.2. 照度计算公式 92.5.3. 本工程照度计算 93 插座系统设计 123.1. 插座设计概述 123.2. 插座设计考虑要素 123.3. 电源插座的选择 123.4. 插座的接线方式 133.5. 插座安装 133.6. 本工程插座的设计 144 供配电系统设计 174.1. 负荷分级和供电要求 174.1.1. 负荷分级 174.1.2. 各负荷对供电电源的要求 174.1.3. 配电系统设计的要求 174.1.4. 配电系统的形成 184.2. 导线选择与敷设 204.2.1. 导线的选择 204.2.2. 导线的型号与敷设 204.3. 负荷计算 204.3.1. 常见电气设备功率 204.3.2. 负荷计算的方法与选用原则 214.3.3. 负荷计算公式 224.3.4. 本工程负荷计算 225 防雷与接地系统设计 255.1. 防雷接地的概述 255.2. 防雷的分类措施 255.3. 防雷接地设计的一般规定 255.4. 防雷与安全措施 255.5. 本建筑防雷计算公式 275.6. 本建筑防雷措施 276 结束语 28致 30设计依据《民用建筑电气设计规》《供配电系统设计规》《建筑照明设计标准》《建筑物防雷设计规》《建筑供电与照明》《民用建筑电气设计数据手册》1 概况1.1 建筑电气概况建筑的电气专业是以电能、电气设备和电气技术为手段,制造、维持与改善室空间的电、光、热、声环境的一门科学。随着建筑技术的迅速进展和现代化建筑的出现,建筑电气所涉与的围已由原来单一的供配电、照明、防雷和接地,进展成为以近代物理学、电磁学、无线电电子学、机械电子学、光学、声学等理论为基础的应用于建筑工程领域的一门新兴学科。而且还...
