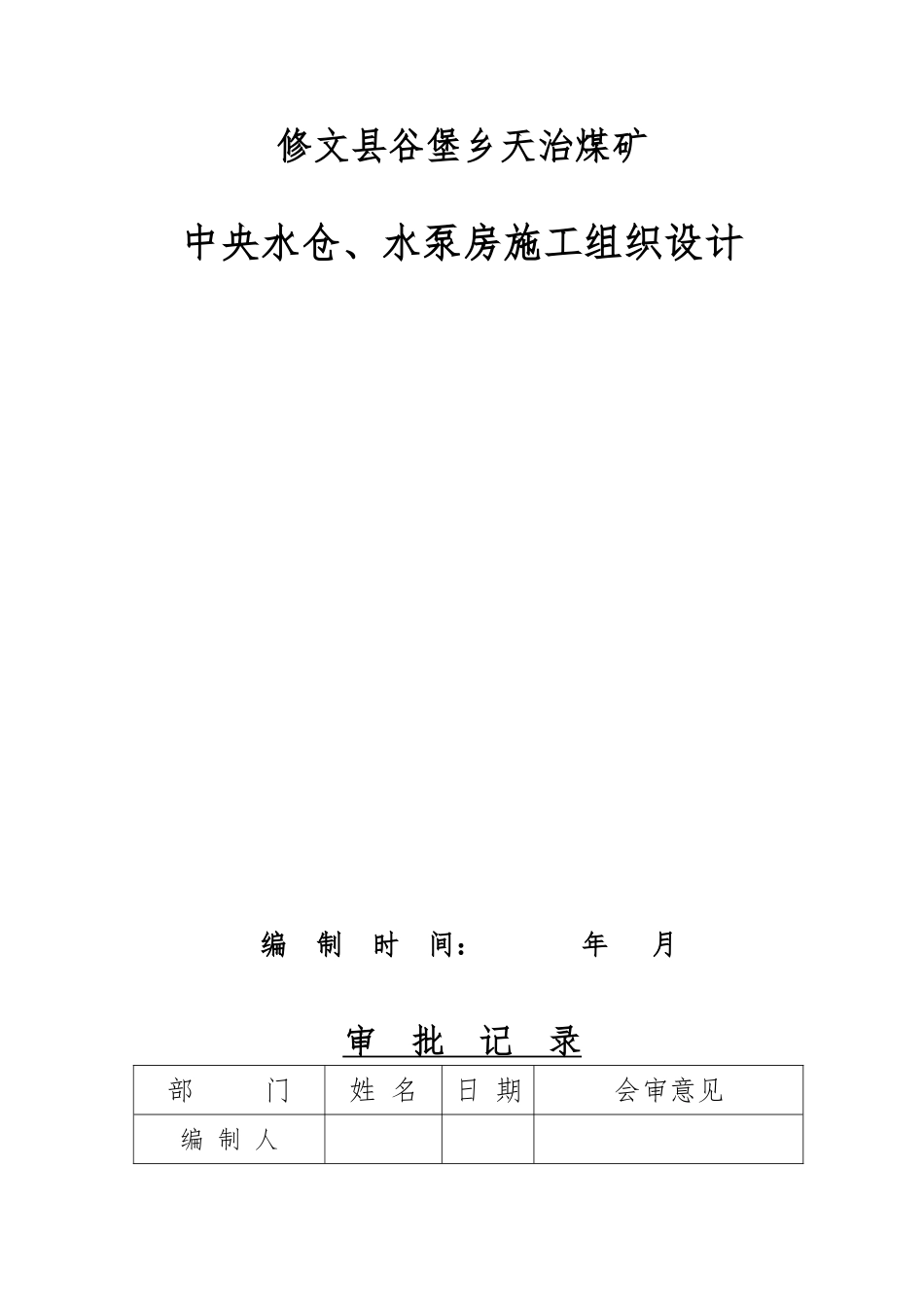

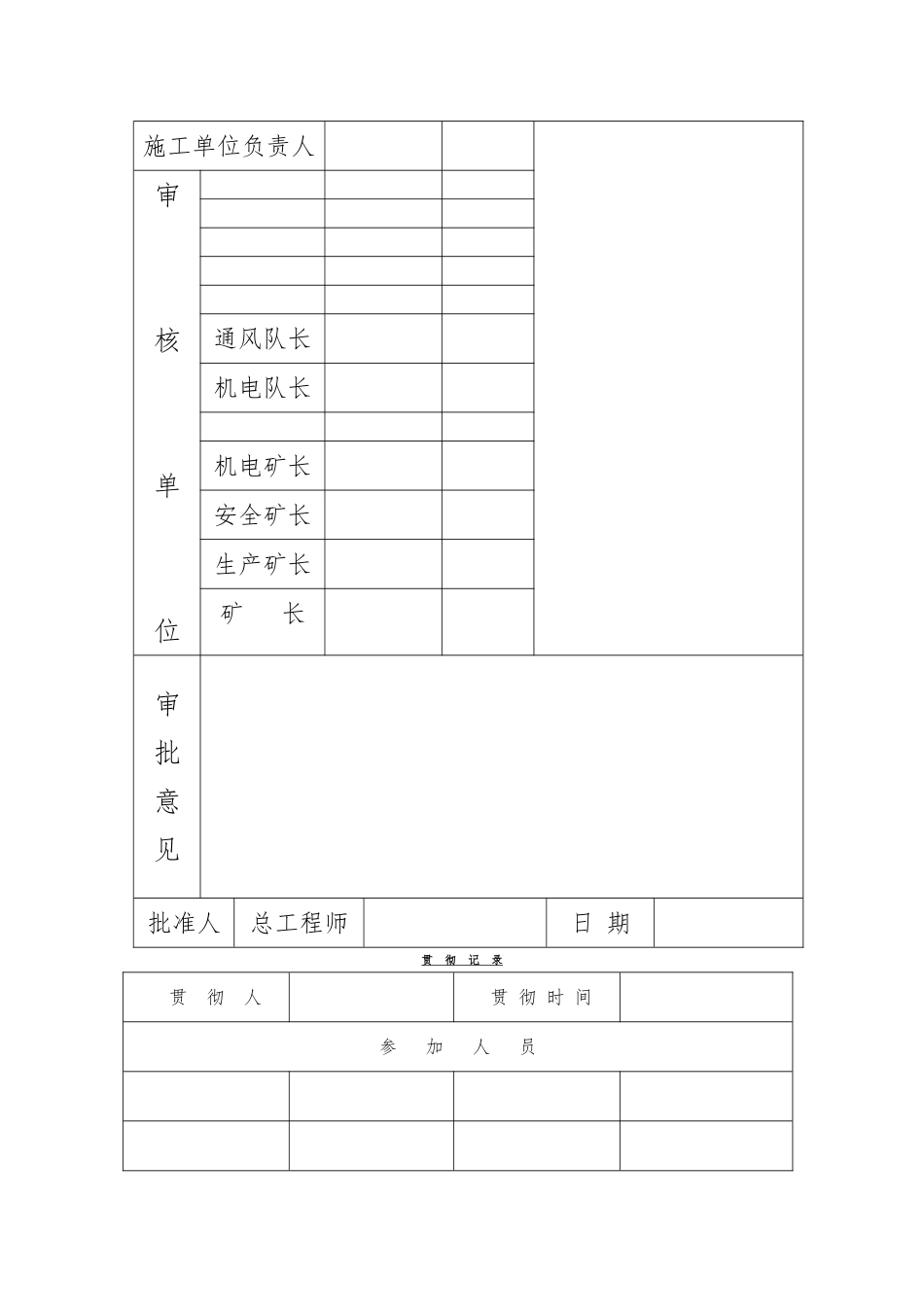

修文县谷堡乡天治煤矿中央水仓、水泵房施工组织设计 编 制 时 间： 年 月审 批 记 录部 门姓 名日 期会审意见编 制 人施工单位负责人审核单位通风队长机电队长机电矿长安全矿长生产矿长矿 长审批意见批准人总工程师日 期贯 彻 记 录 贯 彻 人 贯 彻 时 间参 加 人 员目 录第一章 工程概况与工程说明第二章 施工组织机构与组成第三章 施工部署第四章 施工协调管理第五章 施工方案第六章 劳动力的安排计划第七章 工作面施工管理第八章 安全技术措施与安全保证体系第九章 质量目标与质量保证措施第十章 施工管理制度第十一章 施工机具配置第十二章 生产系统第一章 工程概况一、情况说明:天治煤矿一期工程主斜井、副斜井、回风斜井施工已到位，按设计在副斜井井底布置主、副水仓，我矿根据设计布置在副斜井底部+1014m 标高施工水泵房与水仓。二、设计依据：矿井水自+1014m 水平经副斜井排至+1178.4m 地面水沟，管路长550m，倾角 19°，水泵吸水和排水附加扬程共取 10m。矿井排水量： 正常涌水量：Q1=35m3/h，最大涌水量：Qmax=85m3/h，井下生产与消防洒水用水量取 5m3/h。设计取正常涌水量：Q1=40m3/h，最大涌水 量 ： Q大 =90m3/h ， 排 水 垂 高 ： 164.4m ； 矿 井 水 容 重 ：γ0=1040kg/m3。2、设备选型计算：（1）水泵选型计算水泵所必须的排水能力：正常涌水量时 Q1=1.2Q=48m /h³最大涌水量时 Q2=1.2Qrm/20=108m /h³扬程：Ht=Ha+Hs=169.4m 式中 Hs为吸水高度，取 Hs=5m根据水泵所必须的排水能力，选用 D46-30×9 型多级水泵 3 台，一台工作，一台备用，一台检修。其额定流量为 55m /h³，额定扬程为 243m，配用防爆电动机 55kw，电压 660V。（2）吸、排水管选择选 择 排 水 管 管 径 ： 工 作 管 路 和 备 用 管 路 选 择 DN100×4 和DN150×4.5 无缝钢管。三、工程概况：1、水仓设计总长度 140m（主水仓 80m，副水仓 60m），掘进体积 1217m³；半圆拱巷道，净宽 2.6m，净高 2.6m，砌碹厚度 400mm，掘进断面 8.69㎡，净断面 5.9㎡，主水仓容积为：472m ,³ 副水仓容积为：354m³。2、水泵房、变电所与通道，设计长度 52m,掘进体积 769.6m³；半圆拱巷道,净宽 4m，净高 3.2m，砌碹支护，壁厚 400mm，掘进断面14.8㎡，净断面 11.1㎡。泵房通道设置一道防火门，深化墙基1250mm。水文、工程地质条件：根据《修文县天...
