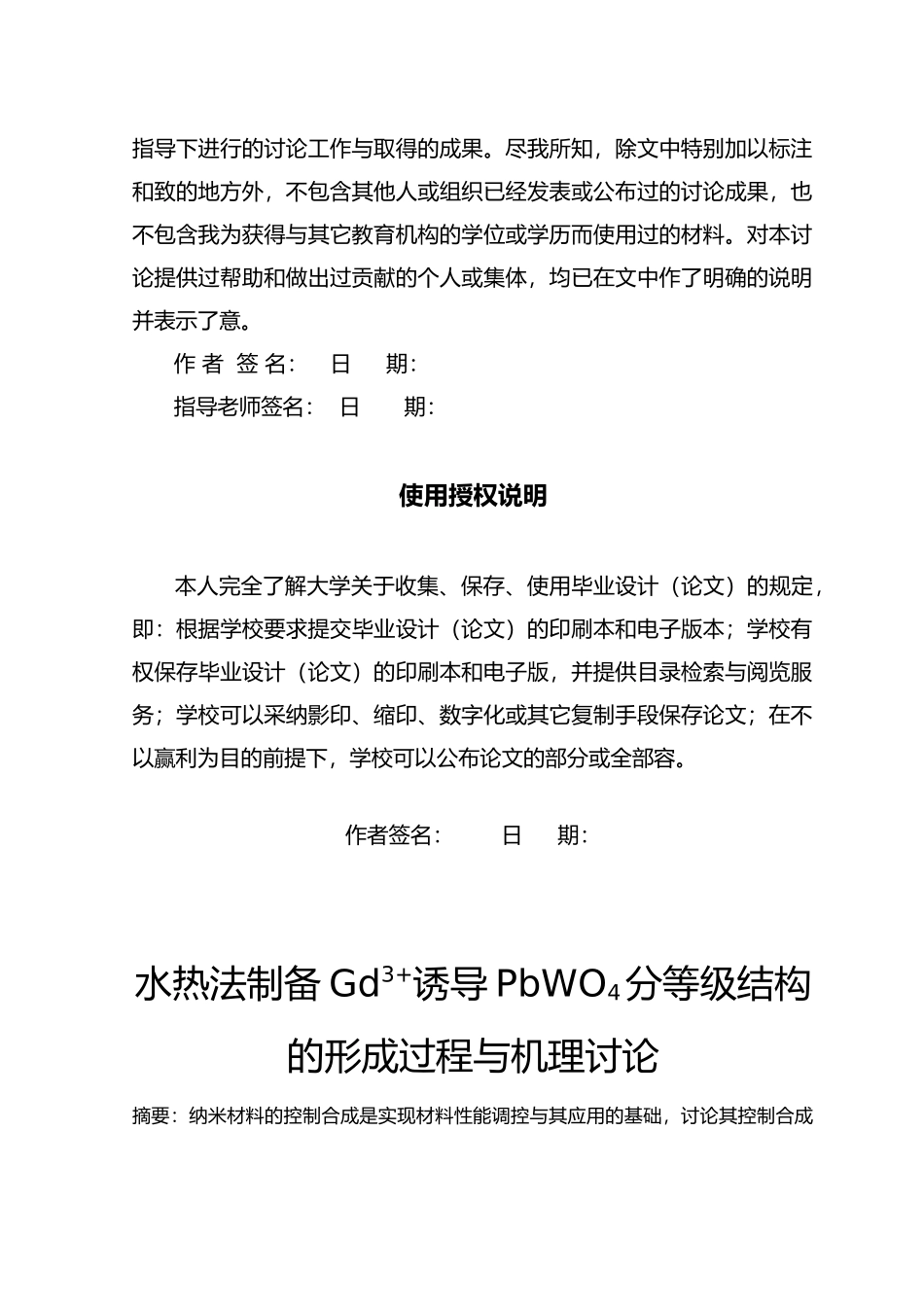

Southwest university of science and technology本科毕业论文水热法制备 Gd3+诱导 PbWO4分等级结构的形成过程与机理讨论毕业设计（论文）原创性声明和使用授权说明原创性声明本人重承诺：所呈交的毕业设计（论文），是我个人在指导老师的指导下进行的讨论工作与取得的成果。尽我所知，除文中特别加以标注和致的地方外，不包含其他人或组织已经发表或公布过的讨论成果，也不包含我为获得与其它教育机构的学位或学历而使用过的材料。对本讨论提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了意。作 者 签 名： 日 期：指导老师签名： 日 期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：根据学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采纳影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部容。作者签名： 日 期：水热法制备 Gd3+诱导 PbWO4分等级结构的形成过程与机理讨论摘要：纳米材料的控制合成是实现材料性能调控与其应用的基础，讨论其控制合成机理尤为重要。本文以 Na2WO4、Pb(NO3)2和 Gd(NO3)3 为原料，在不同比例的乙二醇（EG）与 H2O 溶剂中，采纳简单的液相直接沉淀法合成钨酸铅(PbWO4)微晶，讨论稀土阳离子 Gd3+在 PbWO4晶体的成核阶段对其低维有序结构的可控合成的机理。用 XRD、SEM 对样品的物相、微观形貌进行表征。结果表明：合成出来的最终样品均为纯的四方相钨酸铅微晶，且随着 Gd3+掺入量的增加，（112）面和（200）面等衍射峰均向高角度方向漂移，这说明了 Gd3+可能进入了 PbWO4晶格并取代了 Pb2+的位置，同时不同 Gd3+掺入量对应的产物的 SEM 形貌有明显的差异，该结果表明 Gd3+在 PbWO4纳米晶体成核阶段可以对其进行微观结构与形貌（显微结构）的控制。此外，随着乙二醇比率的增加晶体沿纵轴方向的生长受到阻碍，乙二醇可能是在成核初期选择性的吸附在晶体某些表面控制其生长，从而达到对形貌的控制。关键词：纳米材料； PbWO4晶体； Gd3+离子； 可制合成； 形貌Water hot legal system for the grade structure pbwo4 Gd3+ induce the formation of the research process and mechanismsAbstract: Controlled-synthesis of nanostructure materials is...
