水电安装工程工程施工设计方案

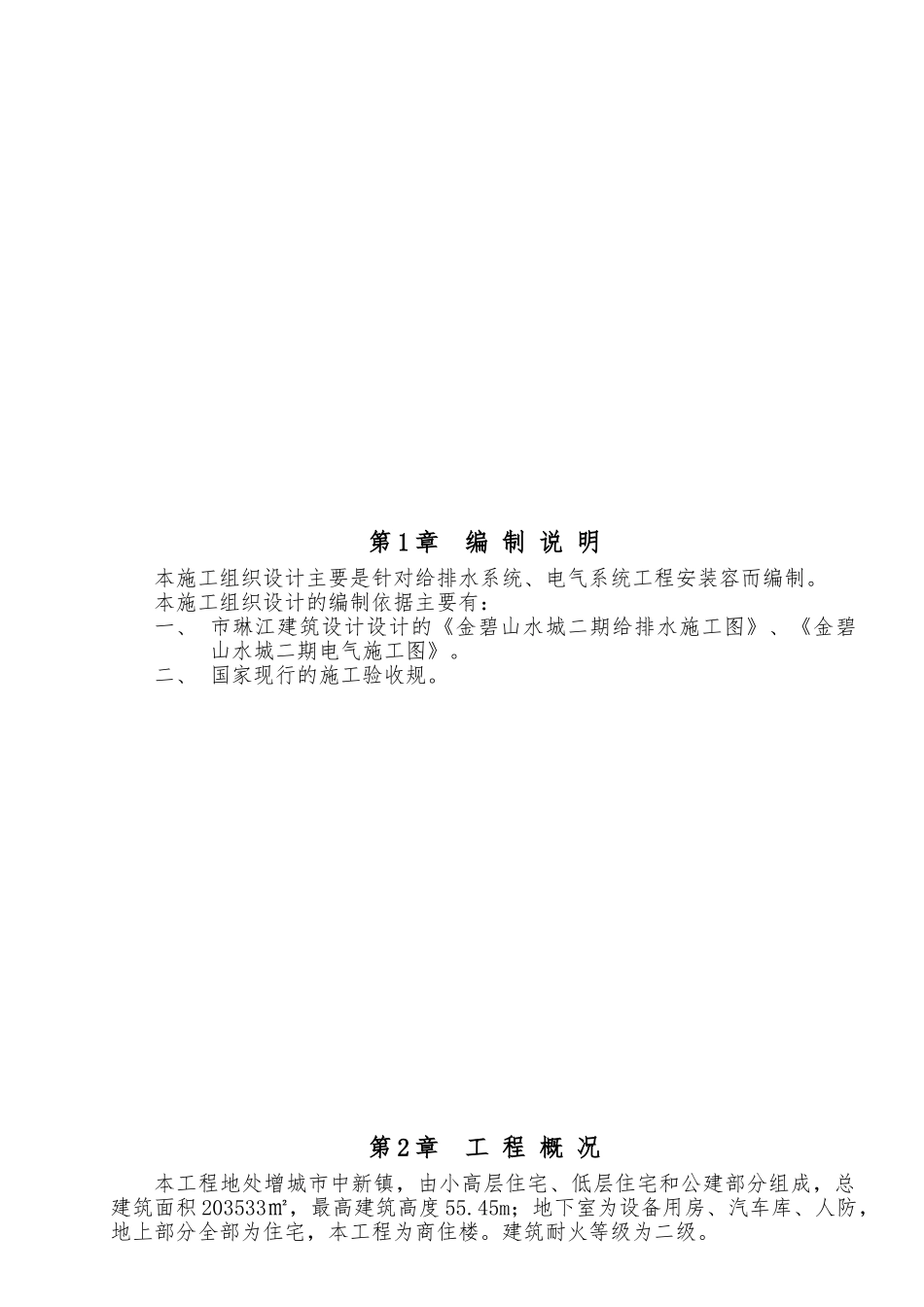

水电安装工程工程施工设计方案_第1页
1/60

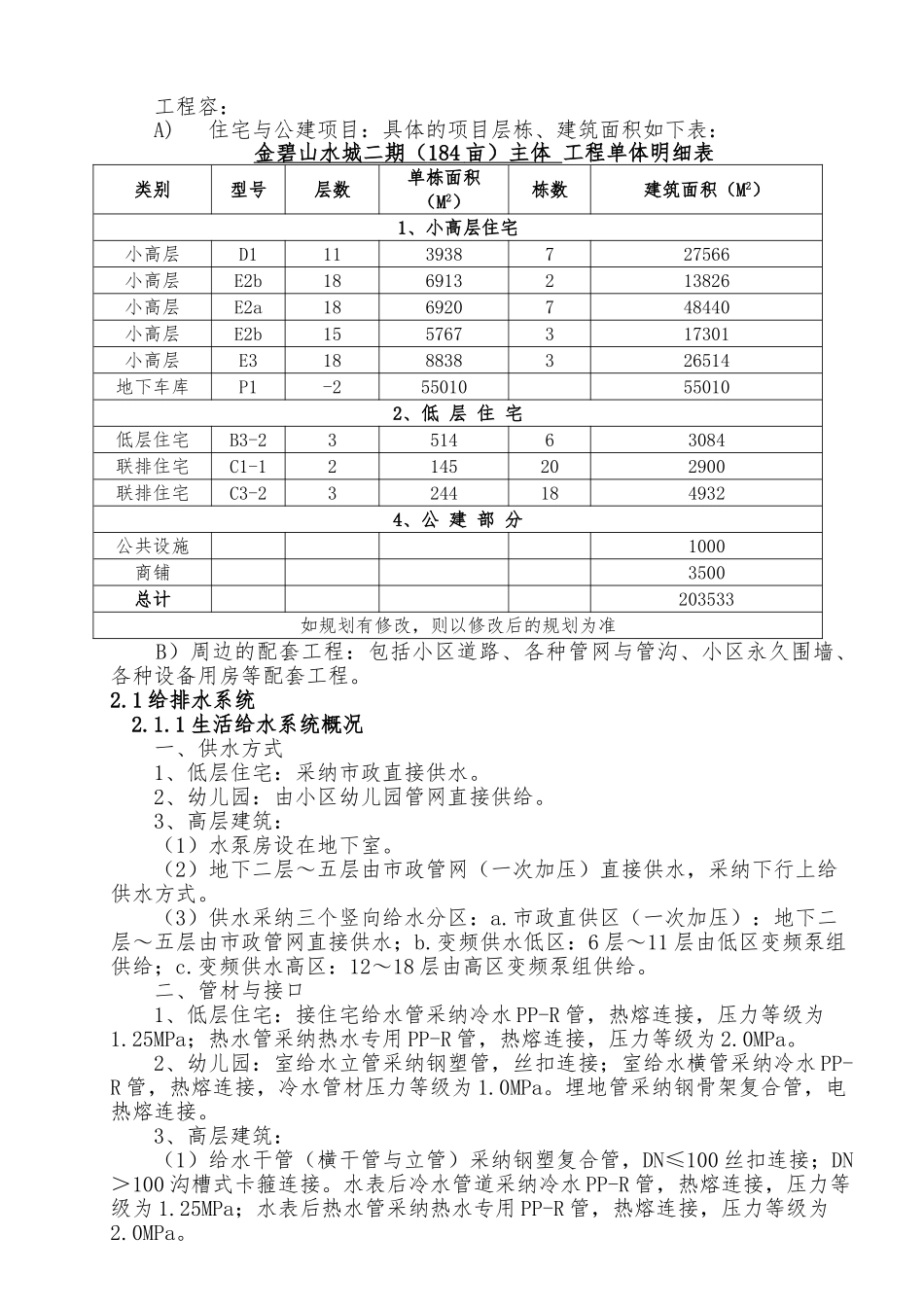

水电安装工程工程施工设计方案_第2页
2/60
水电安装工程工程施工设计方案_第3页
3/60
第 1 章 编 制 说 明本施工组织设计主要是针对给排水系统、电气系统工程安装容而编制。本施工组织设计的编制依据主要有:一、 市琳江建筑设计设计的《金碧山水城二期给排水施工图》、《金碧山水城二期电气施工图》。二、 国家现行的施工验收规。第 2 章 工 程 概 况本工程地处增城市中新镇,由小高层住宅、低层住宅和公建部分组成,总建筑面积 203533㎡,最高建筑高度 55.45m;地下室为设备用房、汽车库、人防,地上部分全部为住宅,本工程为商住楼。建筑耐火等级为二级。工程容:A) 住宅与公建项目:具体的项目层栋、建筑面积如下表:金碧山水城二期( 184 亩)主体 工程单体明细表类别型号层数单栋面积(M2)栋数建筑面积(M2)1、小高层住宅小高层D1113938727566小高层E2b186913213826小高层E2a186920748440小高层E2b155767317301小高层E3188838326514地下车库P1-255010550102、低 层 住 宅低层住宅B3-2351463084联排住宅C1-12145202900联排住宅C3-232441849324、公 建 部 分公共设施1000商铺3500总计203533如规划有修改,则以修改后的规划为准B)周边的配套工程:包括小区道路、各种管网与管沟、小区永久围墙、各种设备用房等配套工程。2.1 给排水系统2.1.1 生活给水系统概况一、供水方式1、低层住宅:采纳市政直接供水。2、幼儿园:由小区幼儿园管网直接供给。3、高层建筑:(1)水泵房设在地下室。(2)地下二层~五层由市政管网(一次加压)直接供水,采纳下行上给供水方式。(3)供水采纳三个竖向给水分区:a.市政直供区(一次加压):地下二层~五层由市政管网直接供水;b.变频供水低区:6 层~11 层由低区变频泵组供给;c.变频供水高区:12~18 层由高区变频泵组供给。二、管材与接口1、低层住宅:接住宅给水管采纳冷水 PP-R 管,热熔连接,压力等级为1.25MPa;热水管采纳热水专用 PP-R 管,热熔连接,压力等级为 2.0MPa。2、幼儿园:室给水立管采纳钢塑管,丝扣连接;室给水横管采纳冷水 PP-R 管,热熔连接,冷水管材压力等级为 1.0MPa。埋地管采纳钢骨架复合管,电热熔连接。3、高层建筑:(1)给水干管(横干管与立管)采纳钢塑复合管,DN≤100 丝扣连接;DN>100 沟槽式卡箍连接。水表后冷水管道采纳冷水 PP-R 管,热熔连接,压力等级为 1.25MPa;水表后热水管采纳热水专用 PP-R 管,热熔连接,压力等级为2.0MPa。(2)小区埋地市政给水管采纳离心球墨铸铁管,推入式梯唇形胶圈接口;...
