水电工程施工设计方案

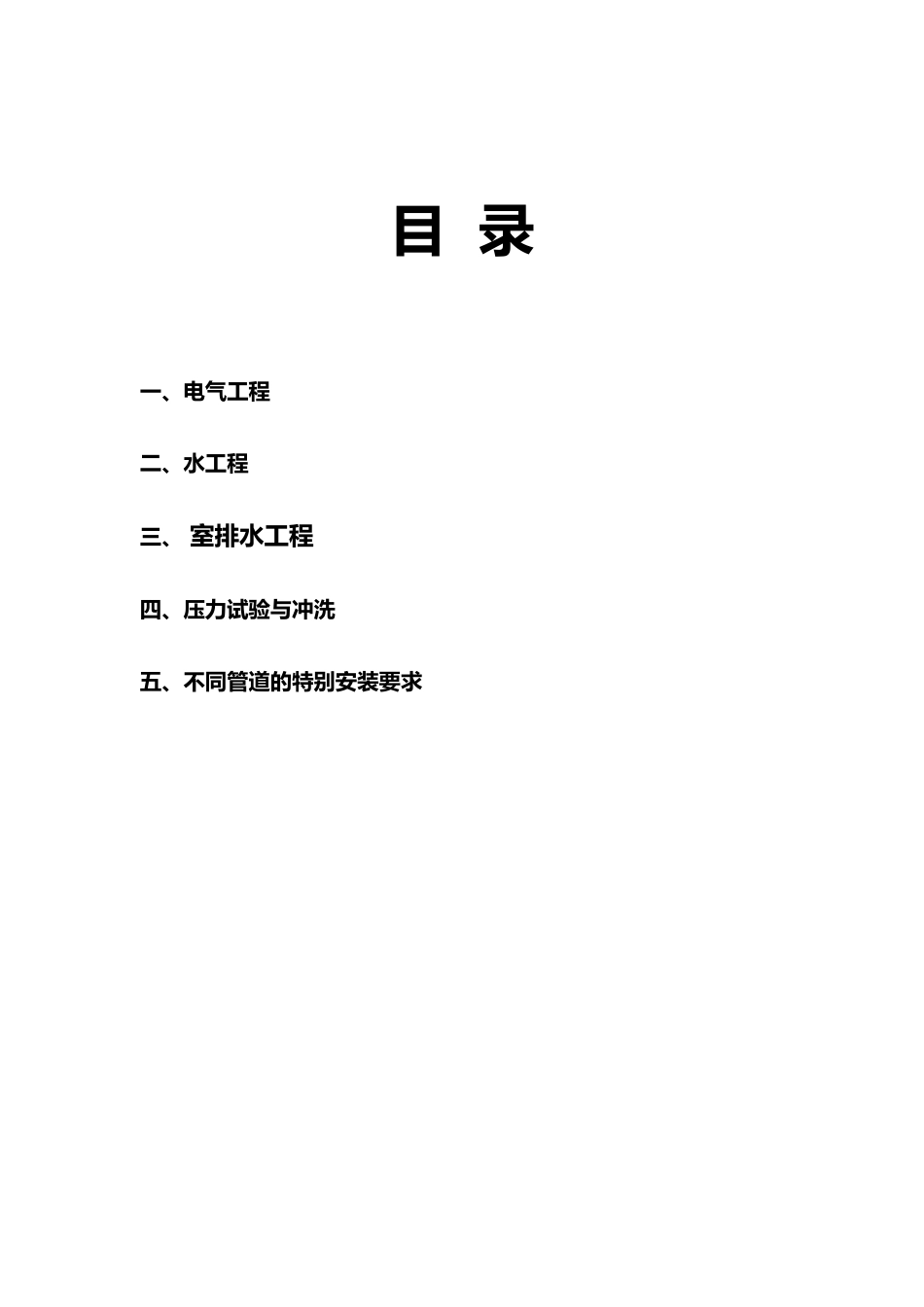

水电工程施工设计方案_第1页
1/15

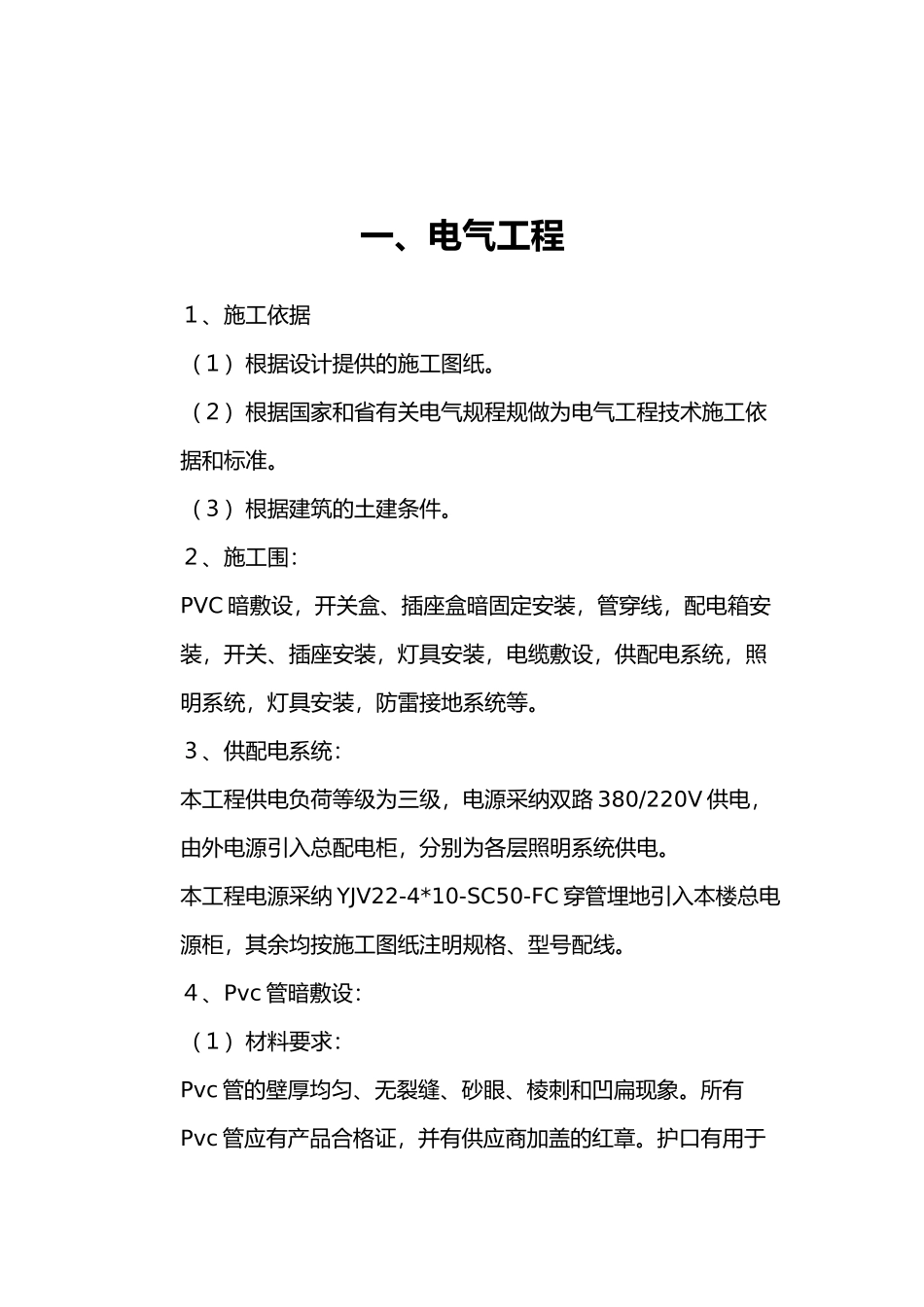

水电工程施工设计方案_第2页
2/15

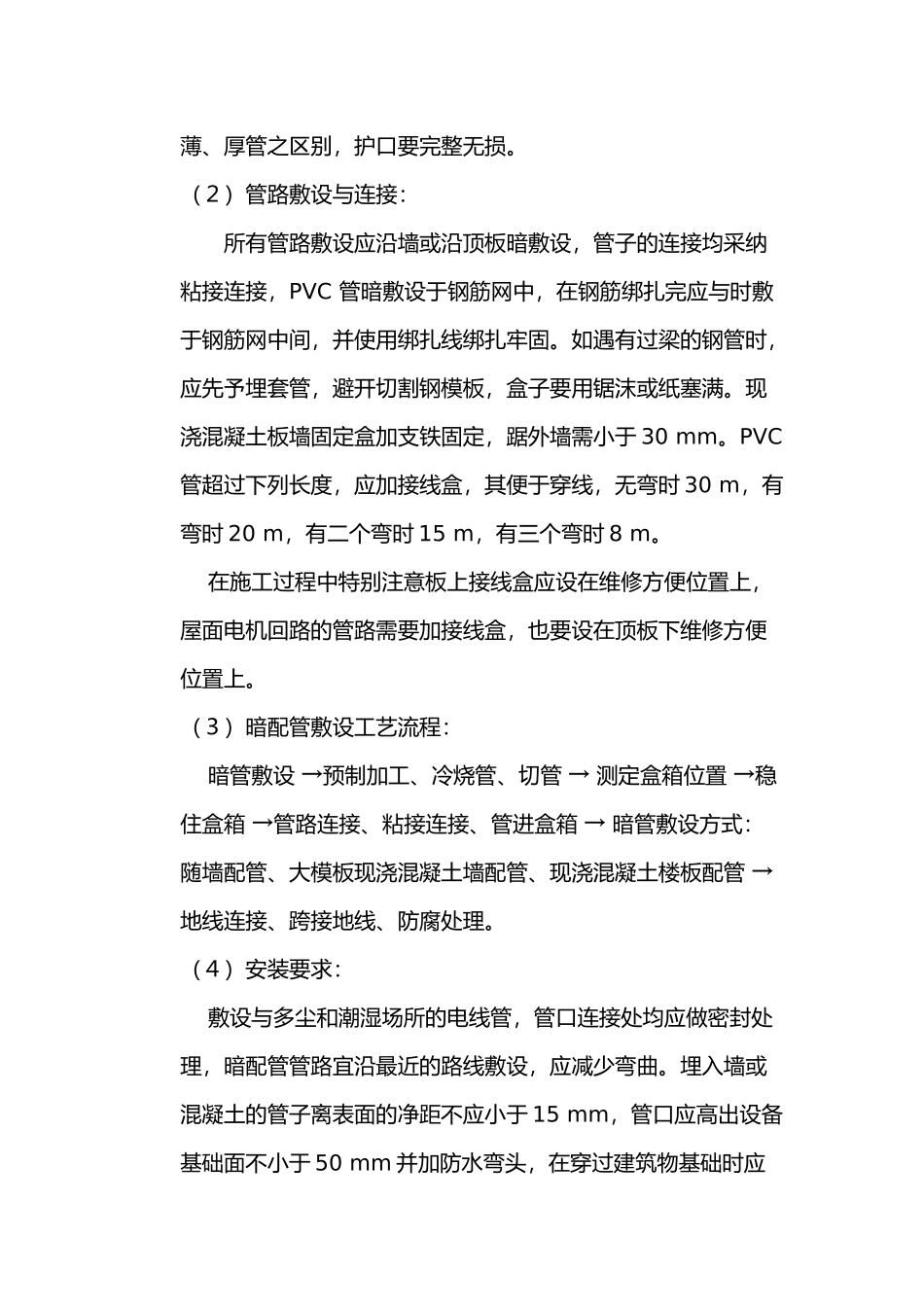

水电工程施工设计方案_第3页
3/15
目 录一、电气工程二、水工程三、 室排水工程四、压力试验与冲洗五、不同管道的特别安装要求 一、电气工程1、施工依据(1)根据设计提供的施工图纸。(2)根据国家和省有关电气规程规做为电气工程技术施工依据和标准。(3)根据建筑的土建条件。2、施工围:PVC 暗敷设,开关盒、插座盒暗固定安装,管穿线,配电箱安装,开关、插座安装,灯具安装,电缆敷设,供配电系统,照明系统,灯具安装,防雷接地系统等。 3、供配电系统:本工程供电负荷等级为三级,电源采纳双路 380/220V 供电,由外电源引入总配电柜,分别为各层照明系统供电。本工程电源采纳 YJV22-4*10-SC50-FC 穿管埋地引入本楼总电源柜,其余均按施工图纸注明规格、型号配线。4、Pvc 管暗敷设:(1)材料要求:Pvc 管的壁厚均匀、无裂缝、砂眼、棱刺和凹扁现象。所有Pvc 管应有产品合格证,并有供应商加盖的红章。护口有用于薄、厚管之区别,护口要完整无损。(2)管路敷设与连接: 所有管路敷设应沿墙或沿顶板暗敷设,管子的连接均采纳粘接连接,PVC 管暗敷设于钢筋网中,在钢筋绑扎完应与时敷于钢筋网中间,并使用绑扎线绑扎牢固。如遇有过梁的钢管时,应先予埋套管,避开切割钢模板,盒子要用锯沫或纸塞满。现浇混凝土板墙固定盒加支铁固定,踞外墙需小于 30 mm。PVC管超过下列长度,应加接线盒,其便于穿线,无弯时 30 m,有弯时 20 m,有二个弯时 15 m,有三个弯时 8 m。 在施工过程中特别注意板上接线盒应设在维修方便位置上,屋面电机回路的管路需要加接线盒,也要设在顶板下维修方便位置上。(3)暗配管敷设工艺流程: 暗管敷设 →预制加工、冷烧管、切管 → 测定盒箱位置 →稳住盒箱 →管路连接、粘接连接、管进盒箱 → 暗管敷设方式:随墙配管、大模板现浇混凝土墙配管、现浇混凝土楼板配管 → 地线连接、跨接地线、防腐处理。(4)安装要求: 敷设与多尘和潮湿场所的电线管,管口连接处均应做密封处理,暗配管管路宜沿最近的路线敷设,应减少弯曲。埋入墙或混凝土的管子离表面的净距不应小于 15 mm,管口应高出设备基础面不小于 50 mm 并加防水弯头,在穿过建筑物基础时应加保护管。水平或垂直敷设明配管允许偏差值:管路在 2 m 以时偏差为 3 mm,全长不应超过管子径的 1/2;明敷设管子应顺直,金属钢管埋入土层,应刷沥清包缠玻璃丝布后,再刷沥清油或采纳水泥砂浆全面保护。(5)质量标准: 连接紧密,管口光...
