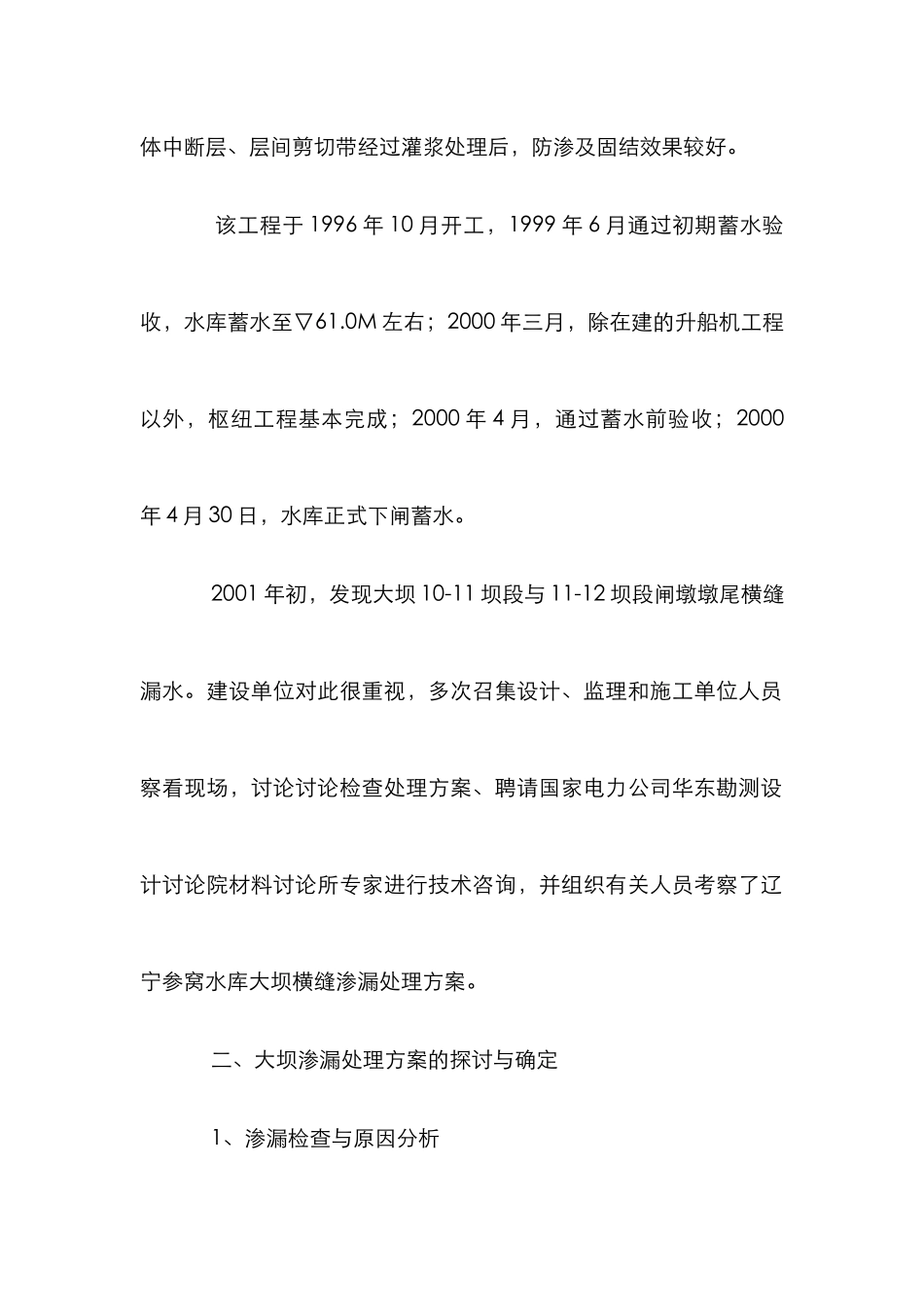

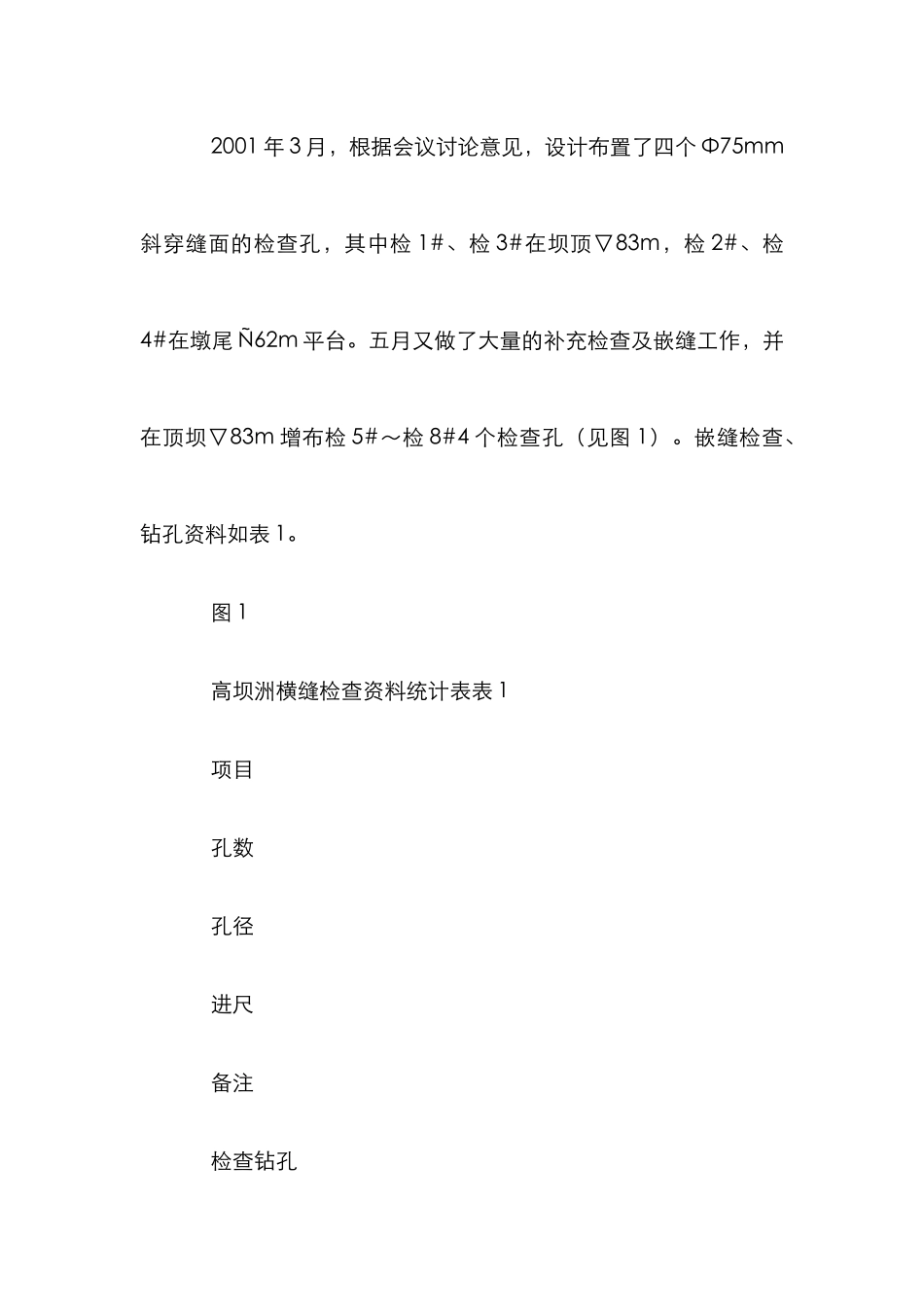

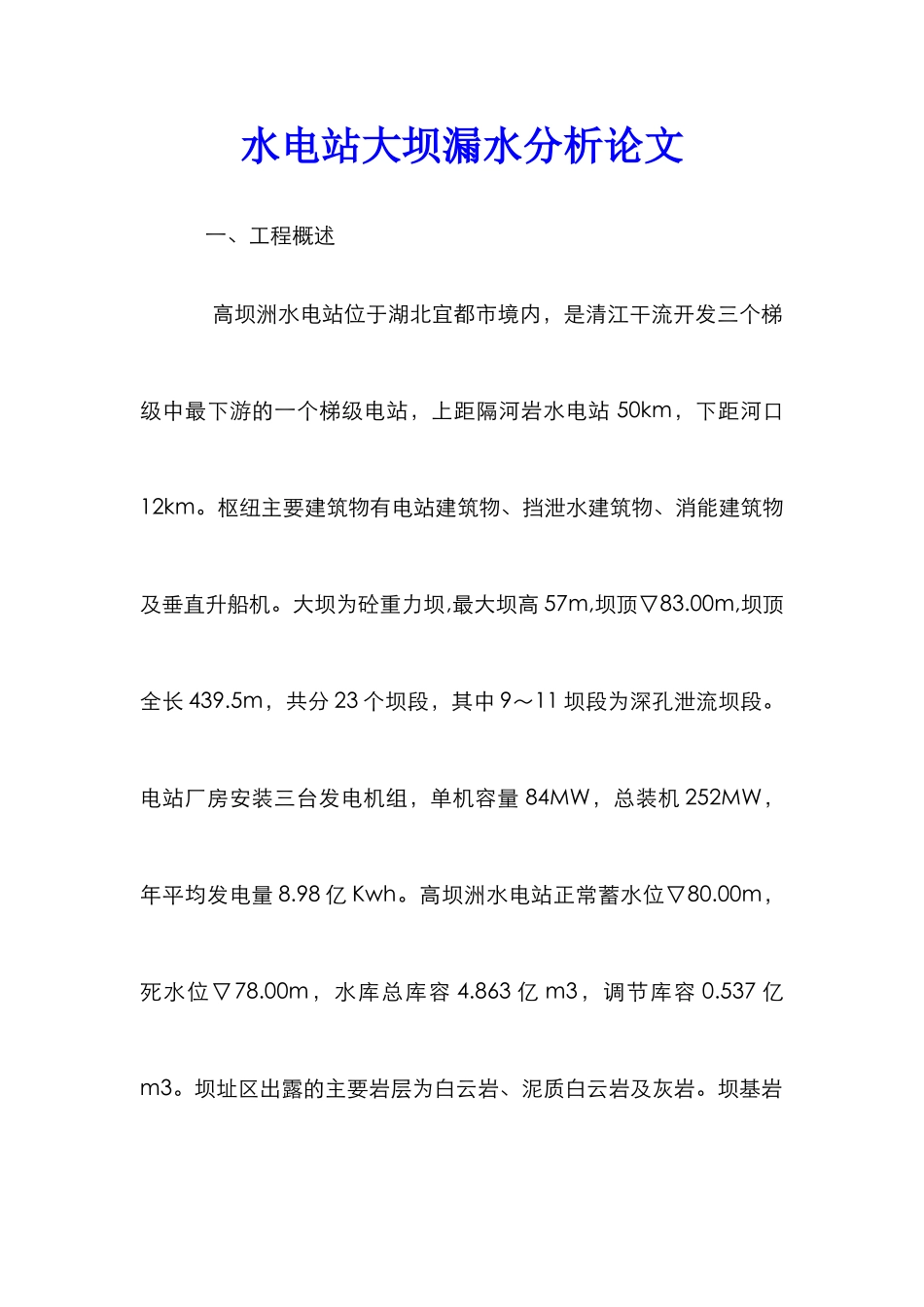

水电站大坝漏水分析论文 一、工程概述 高坝洲水电站位于湖北宜都市境内，是清江干流开发三个梯级中最下游的一个梯级电站，上距隔河岩水电站 50km，下距河口12km。枢纽主要建筑物有电站建筑物、挡泄水建筑物、消能建筑物及垂直升船机。大坝为砼重力坝,最大坝高 57m,坝顶▽83.00m,坝顶全长 439.5m，共分 23 个坝段，其中 9～11 坝段为深孔泄流坝段。电站厂房安装三台发电机组，单机容量 84MW，总装机 252MW，年平均发电量 8.98 亿 Kwh。高坝洲水电站正常蓄水位▽80.00m，死水位▽78.00m，水库总库容 4.863 亿 m3，调节库容 0.537 亿m3。坝址区出露的主要岩层为白云岩、泥质白云岩及灰岩。坝基岩体中断层、层间剪切带经过灌浆处理后，防渗及固结效果较好。 该工程于 1996 年 10 月开工，1999 年 6 月通过初期蓄水验收，水库蓄水至▽61.0M 左右；2000 年三月，除在建的升船机工程以外，枢纽工程基本完成；2000 年 4 月，通过蓄水前验收；2000年 4 月 30 日，水库正式下闸蓄水。 2001 年初，发现大坝 10-11 坝段与 11-12 坝段闸墩墩尾横缝漏水。建设单位对此很重视，多次召集设计、监理和施工单位人员察看现场，讨论讨论检查处理方案、聘请国家电力公司华东勘测设计讨论院材料讨论所专家进行技术咨询，并组织有关人员考察了辽宁参窝水库大坝横缝渗漏处理方案。 二、大坝渗漏处理方案的探讨与确定 1、渗漏检查与原因分析 2001 年 3 月，根据会议讨论意见，设计布置了四个 Φ75mm斜穿缝面的检查孔，其中检 1#、检 3#在坝顶▽83m，检 2#、检4#在墩尾 Ñ62m 平台。五月又做了大量的补充检查及嵌缝工作，并在顶坝▽83m 增布检 5#～检 8#4 个检查孔（见图 1）。嵌缝检查、钻孔资料如表 1。 图 1 高坝洲横缝检查资料统计表表 1 项目 孔数 孔径 进尺 备注 检查钻孔 7 个 Φ75 261.40 其中 9-10 横缝检查孔 1 个 13M 水玻璃嵌缝 216m 总长 凿槽贴橡皮环氧嵌缝 22.0m 斜穿缝面的检 1#～检 4#孔主要检查缝面漏水量大小、涌水压力、缝内水位、缝面连通情况等。检 5#～检 8#孔主要检查砼质量情况；止水片埋设质量；建基面岩体与砼结合情况以及砼裂缝与横缝连通情况。另外，还放下深孔检修门，开启工作孤门，检查了检修门与孤门之间砼质量等情况。对两条横缝检查孔注水试验与孔内水位、出水量及连通情况的测试资料见表 2。 检查孔测试资料统计表表 2 孔号 孔深 高程...
