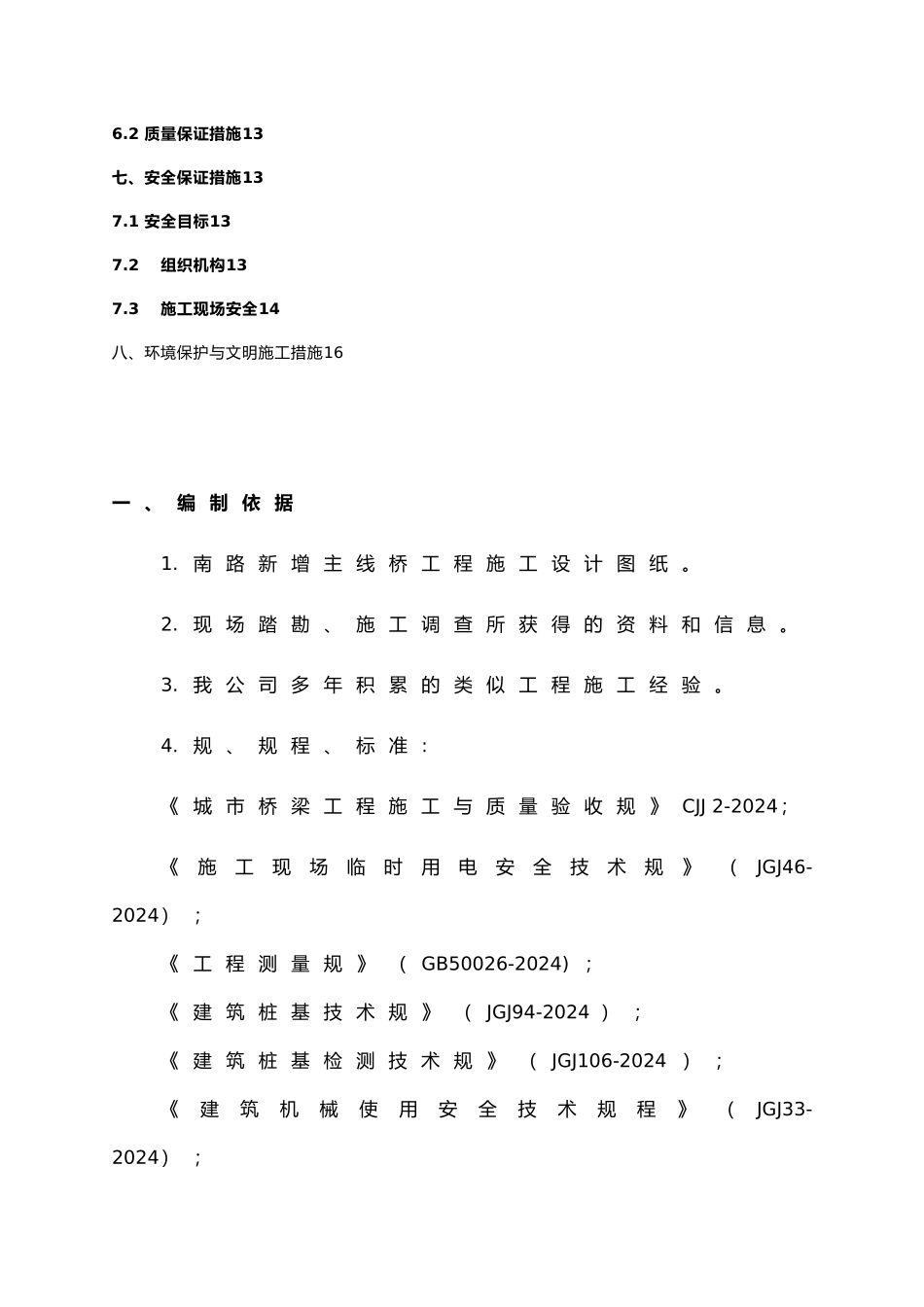

市 五 里 冲 项 目南 路 新 增 主 线 桥 工 程水 磨 钻 挖 孔 桩专 项 施 工 方 案中 铁 二 局 工 程市 花 果 园 市 政 工 程 项 目 经 理 部2013 年 4 月 25 日目 录一、编制依据2二、工程概况2三、组织机构与职责2四、施工部署与施工计划34.1 施工部署34.2 施工计划3五、孔桩开挖施工方法45.1 施工工艺流程45.2 施工准备55.3 施工方法与措施6六、质量保证措施126.1 质量目标126.2 质量保证措施13七、安全保证措施137.1 安全目标137.2 组织机构137.3 施工现场安全14八、环境保护与文明施工措施16一 、 编 制 依 据1. 南 路 新 增 主 线 桥 工 程 施 工 设 计 图 纸 。2. 现 场 踏 勘 、 施 工 调 查 所 获 得 的 资 料 和 信 息 。3. 我 公 司 多 年 积 累 的 类 似 工 程 施 工 经 验 。4. 规 、 规 程 、 标 准 :《 城 市 桥 梁 工 程 施 工 与 质 量 验 收 规 》 CJJ 2-2024；《施工现场临时用电安全技术规》（JGJ46-2024） ；《 工 程 测 量 规 》 （ GB50026-2024)；《 建 筑 桩 基 技 术 规 》 （ JGJ94-2024 ） ；《 建 筑 桩 基 检 测 技 术 规 》 （ JGJ106-2024） ；《建筑机械使用安全技术规程》（JGJ33-2024） ；省标准《人工挖孔灌注桩施工技术规程》（ DB22/11-2000 ） ；南 路 新 增 主 线 桥 《 施 工 组 织 设 计 》5. 本 工 程 涉 与 的 其 他 施 工 技 术 、 安 全 、 文 明 、质 量 验 收 方 面 标 准 和 建 设 部 、 省 相 关 部 门 下 发 的规 、 规 程 与 法 规 文 件 等 。二 、 工 程 概 况1 、 市 南 明 区 五 里 冲 片 区 市 政 路 网 建 设 工 程 —南路K0+949.17 ～K1+201.75 新增主线桥工程，长252.58米，全桥共3 联:2×30m+3×30m×2=240m ,桥宽：（ 3.5+15 ） +3+ （ 3.5+15 ） =40m 。 该 桥 建 成 后 为 五 里冲 与 三 桥 片 区 连 接 的 枢 纽 线 。2 、 根 据 已 有 地 勘 资 料 ， 孔 桩 地 质 情 况 大 致 如下 （ 按 平 均 值 统 计 ） ： 0 ～ 4m, 为 杂 填 土 ， 主 要 由混 凝 土 地 坪 、 粘 土 夹 碎 石 、 建 筑 、 生 活...
