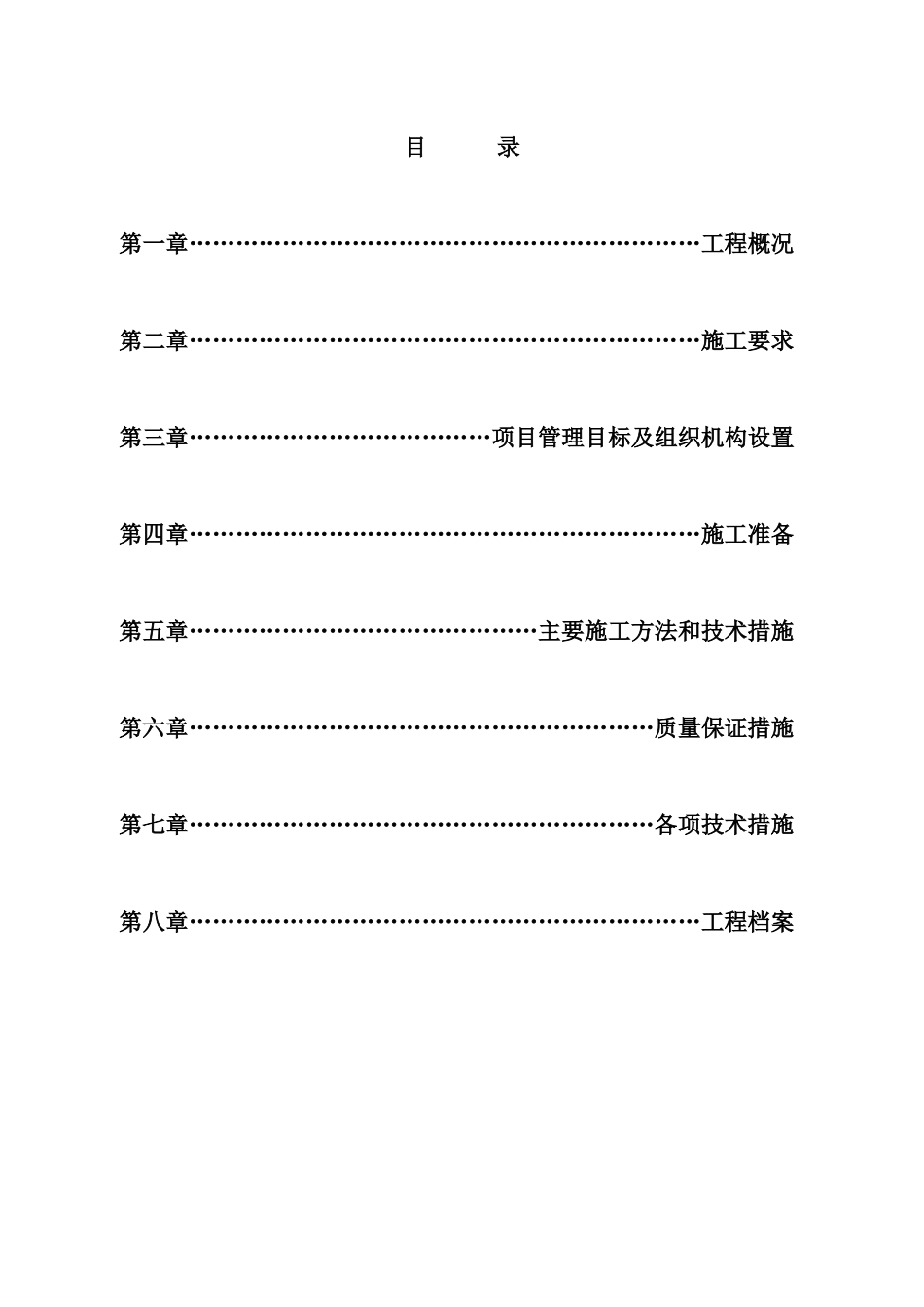

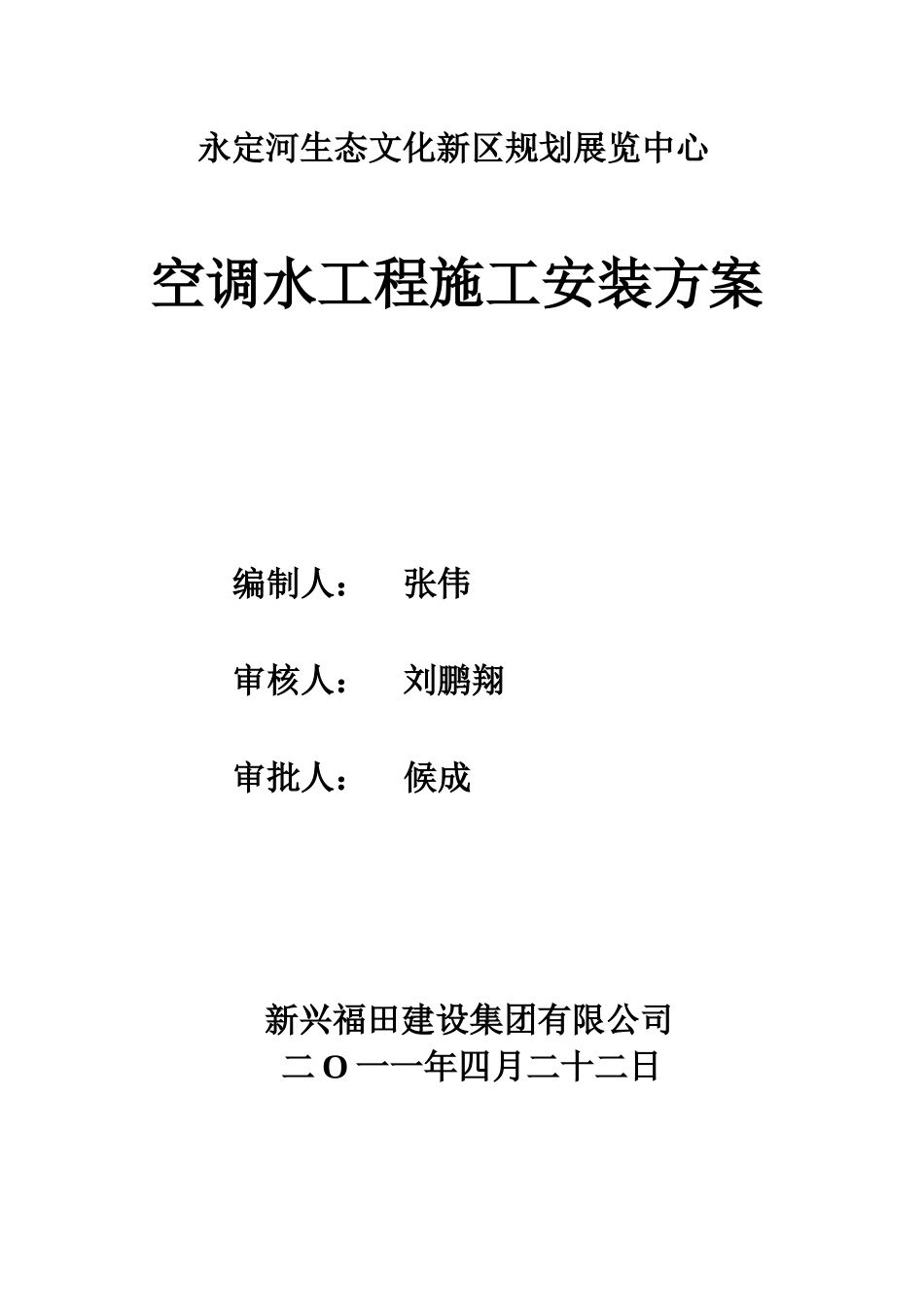

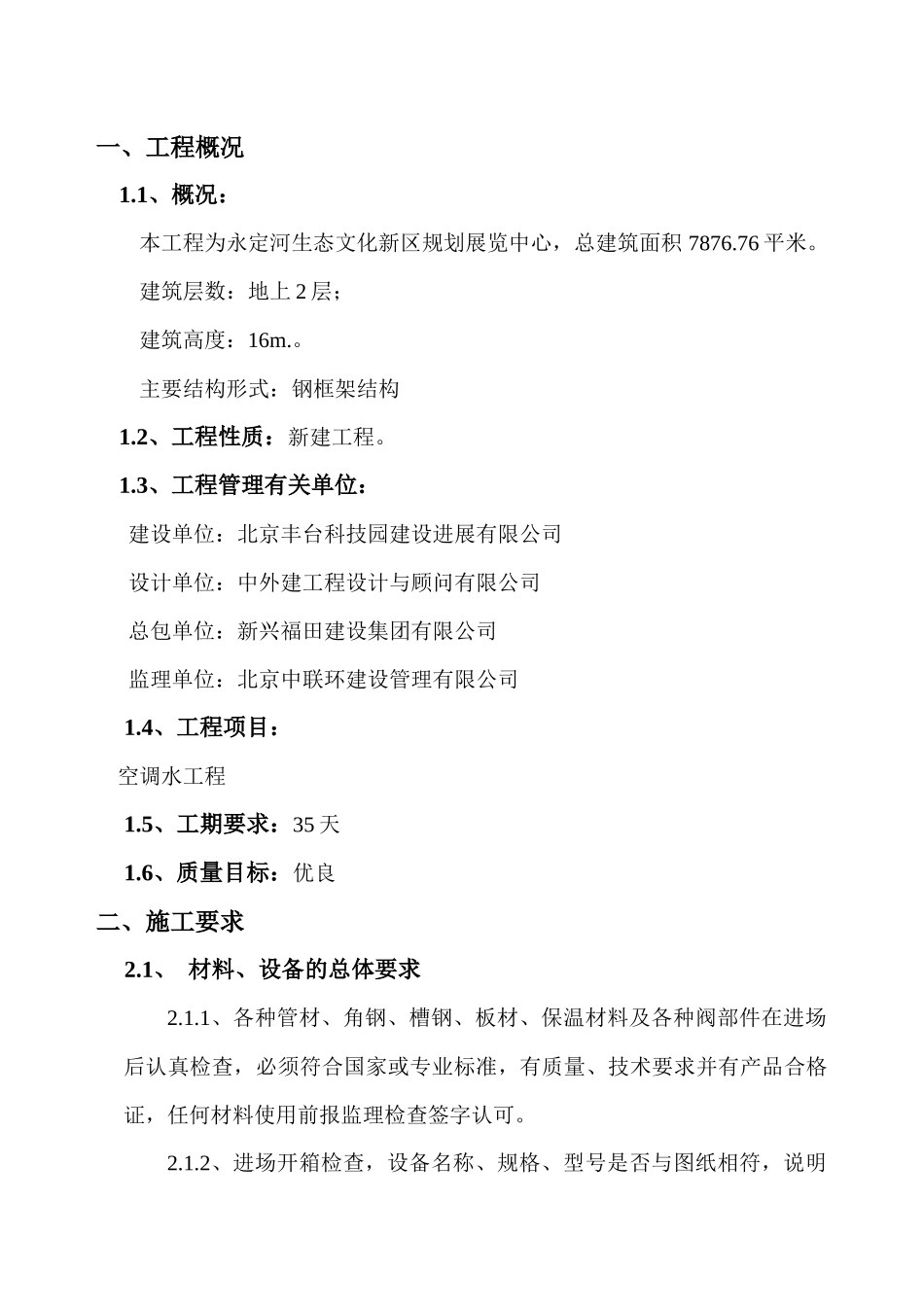

永定河生态文化新区规划展览中心空调水工程施工安装方案编制人： 张伟审核人： 刘鹏翔审批人： 候成新兴福田建设集团有限公司二 O 一一年四月二十二日 目 录第一章…………………………………………………………工程概况第二章…………………………………………………………施工要求第三章…………………………………项目管理目标及组织机构设置第四章…………………………………………………………施工准备第五章………………………………………主要施工方法和技术措施第六章……………………………………………………质量保证措施第七章……………………………………………………各项技术措施第八章…………………………………………………………工程档案一、工程概况1.1、概况：本工程为永定河生态文化新区规划展览中心，总建筑面积 7876.76 平米。建筑层数：地上 2 层；建筑高度：16m.。主要结构形式：钢框架结构1.2、工程性质：新建工程。1.3、工程管理有关单位：建设单位：北京丰台科技园建设进展有限公司设计单位：中外建工程设计与顾问有限公司总包单位：新兴福田建设集团有限公司监理单位：北京中联环建设管理有限公司1.4、工程项目：空调水工程1.5、工期要求：35 天1.6、质量目标：优良二、施工要求2.1、 材料、设备的总体要求2.1.1、各种管材、角钢、槽钢、板材、保温材料及各种阀部件在进场后认真检查，必须符合国家或专业标准，有质量、技术要求并有产品合格证，任何材料使用前报监理检查签字认可。2.1.2、进场开箱检查，设备名称、规格、型号是否与图纸相符，说明书合格证是否齐全，各表面有无损坏、缺陷、锈蚀、受潮等，将检查结果做好记录，必须将有关资料和设备技术文件一并整理存档。2.2、冷冻水系统2.2.1、所有钢管在使用前应做外观检查，不得有凹陷、裂纹、缩孔、磨损、锈蚀等现象，管壁厚度应满足法律规范要求，提供钢材材质证明文件。钢管安装前，管壁内、外表面应认真清理，除去铁锈和污物，呈现金属光泽，按设计及法律规范要求做防腐处理。型钢支、吊架做法详见《91SB6》。2.2.2、部件及支吊架、阀门设备及管道上阀门 DN40 毫米以下的阀门用铜制闸阀门，管径 DN50—200 毫米采纳 D71x—1.6 碟阀，DN>200 毫米为 D371x—16 碟阀，空调机组信风机盘管的出水管上均设电动二通阀。2.3、管道安装2.3.1、设备吊装、运输，先要设备基础进行标高、位置、尺寸的核以后进行，采纳安全、可靠的吊装和水平运输方...
