油茶振动采收机举升部件的虚拟样机设计说明

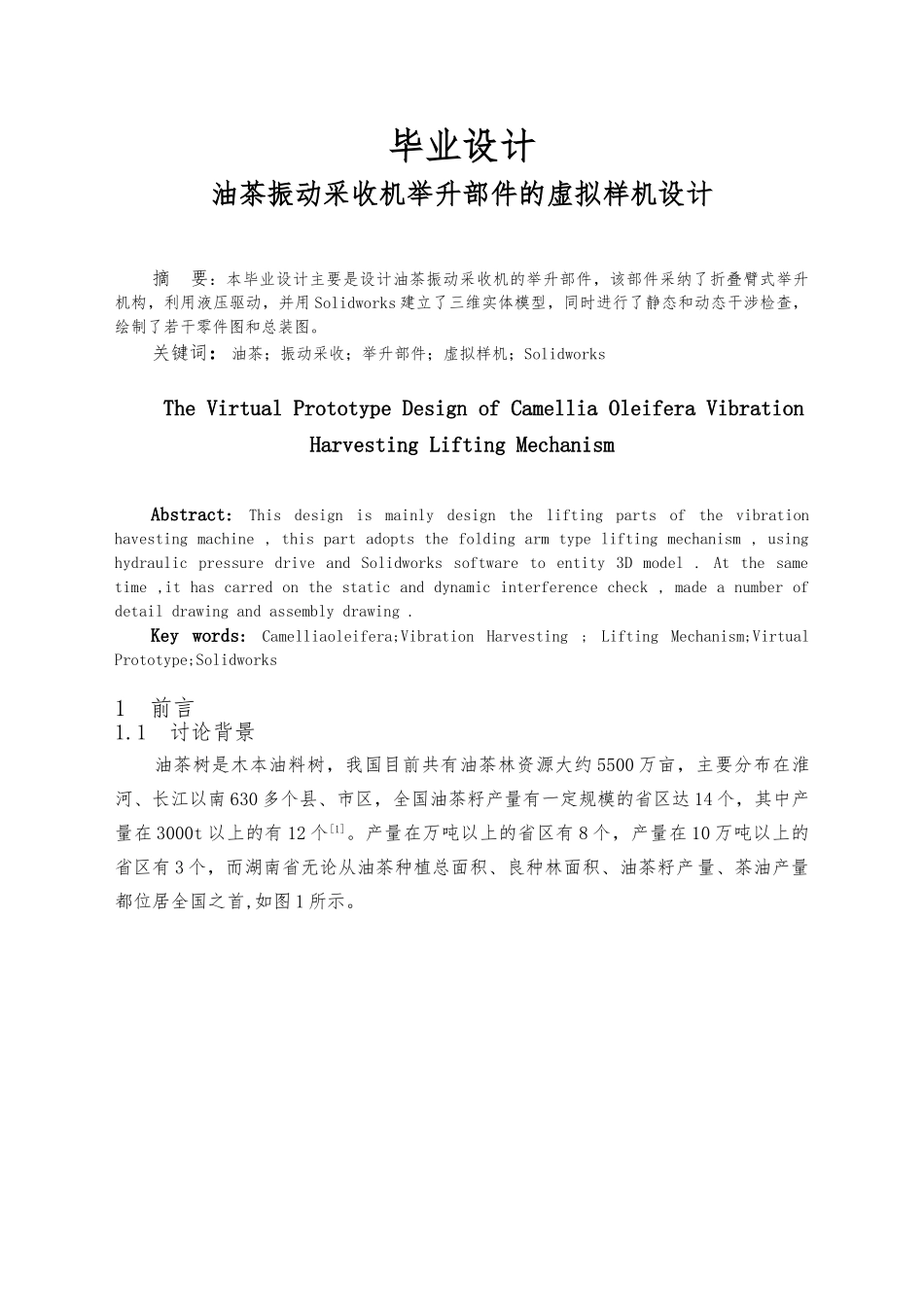

毕业设计油茶振动采收机举升部件的虚拟样机设计摘 要：本毕业设计主要是设计油茶振动采收机的举升部件，该部件采纳了折叠臂式举升机构，利用液压驱动，并用 Solidworks 建立了三维实体模型，同时进行了静态和动态干涉检查，绘制了若干零件图和总装图。关键词：油茶；振动采收；举升部件；虚拟样机；SolidworksThe Virtual Prototype Design of Camellia Oleifera Vibration Harvesting Lifting MechanismAbstract: This design is mainly design the lifting parts of the vibration havesting machine , this part adopts the folding arm type lifting mechanism , using hydraulic pressure drive and Solidworks software to entity 3D model . At the same time ,it has carred on the static and dynamic interference check , made a number of detail drawing and assembly drawing .Key words: Camelliaoleifera;Vibration Harvesting ; Lifting Mechanism;Virtual Prototype;Solidworks1 前言1.1 讨论背景 油茶树是木本油料树，我国目前共有油茶林资源大约 5500 万亩，主要分布在淮河、长江以南 630 多个县、市区，全国油茶籽产量有一定规模的省区达 14 个，其中产量在 3000t 以上的有 12 个[1]。产量在万吨以上的省区有 8 个，产量在 10 万吨以上的省区有 3 个，而湖南省无论从油茶种植总面积、良种林面积、油茶籽产量、茶油产量都位居全国之首,如图 1 所示。020406080100120140浙江 安徽 福建 江西 河南 湖北 湖南 广东 广西 重庆 四川 贵州 云南 陕西面积（万 公顷）05101520253035404550茶籽产量（万 吨）/茶油产量（万 吨）总面积良种林面积茶籽产量茶油产量图 1 国油茶产出量与种植面积情况Fig 1 Camellia output and planting area in domestic油茶具有可观的经济效益。目前市场上的毛茶油每千克售价达 50 元，且供不应求，而经过精炼出来的茶油每千克不低于 300 元。其中湖南企业金浩茶油王品牌茶油每千克高达 390 元。茶油是植物油中的上品，全身都是宝，具有极高的营养价值和保健作用，适合现代人追求健康生活的要求。联合国粮农组织已将茶油定为重点推广的健康型高级食用植物油，且发达国家食用植物油基本上已实现木本化，人均每年可达到 20千克，而我国目前仅为每人每年 0.1 千...
