波形梁护栏首件施工方案

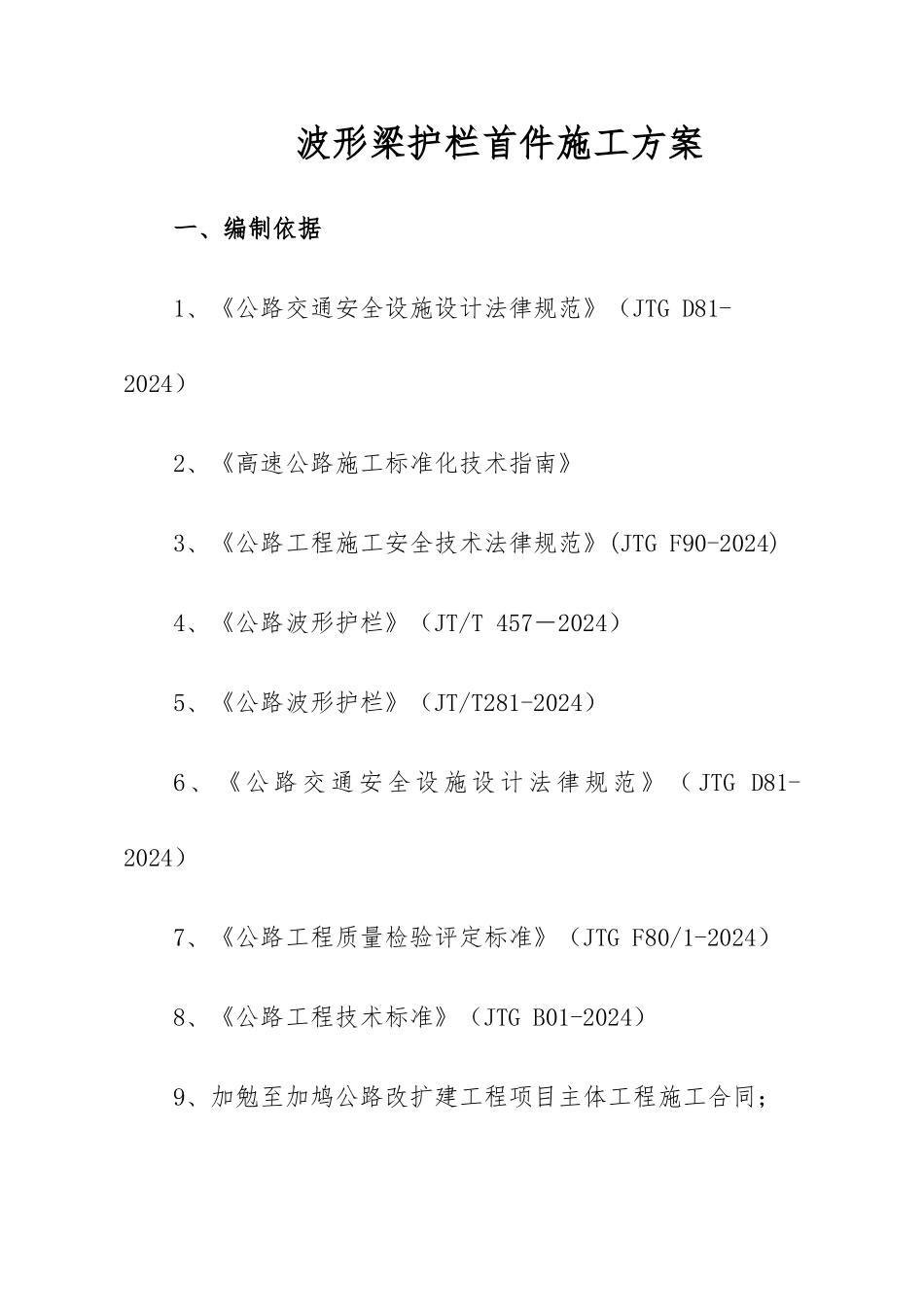

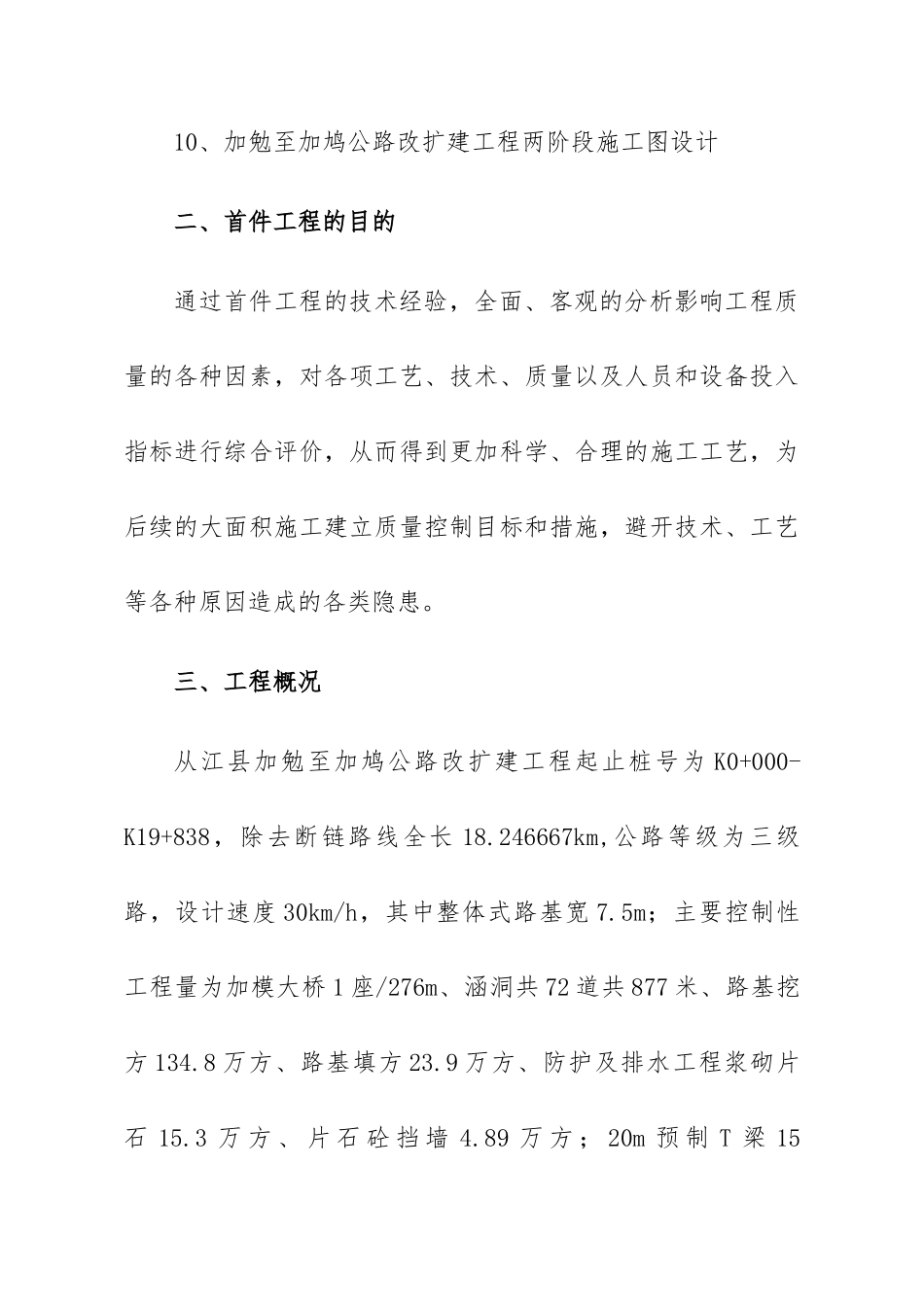

波形梁护栏首件施工方案一、编制依据1、《公路交通安全设施设计法律规范》（JTG D81-2024）2、《高速公路施工标准化技术指南》3、《公路工程施工安全技术法律规范》(JTG F90-2024)4、《公路波形护栏》（JT/T 457－2024）5、《公路波形护栏》（JT/T281-2024）6、《公路交通安全设施设计法律规范》（ JTG D81-2024）7、《公路工程质量检验评定标准》（JTG F80/1-2024）8、《公路工程技术标准》（JTG B01-2024）9、加勉至加鸠公路改扩建工程项目主体工程施工合同；10、加勉至加鸠公路改扩建工程两阶段施工图设计二、首件工程的目的通过首件工程的技术经验，全面、客观的分析影响工程质量的各种因素，对各项工艺、技术、质量以及人员和设备投入指标进行综合评价，从而得到更加科学、合理的施工工艺，为后续的大面积施工建立质量控制目标和措施，避开技术、工艺等各种原因造成的各类隐患。三、工程概况从江县加勉至加鸠公路改扩建工程起止桩号为 K0+000-K19+838，除去断链路线全长 18.246667km,公路等级为三级路，设计速度 30km/h，其中整体式路基宽 7.5m；主要控制性工程量为加模大桥 1 座/276m、涵洞共 72 道共 877 米、路基挖方 134.8 万方、路基填方 23.9 万方、防护及排水工程浆砌片石 15.3 万 方 、 片 石 砼 挡 墙 4.89 万 方 ； 20m 预 制 T 梁 15片、40m 预制 T 梁 25 片,总计 40 片。根据现场施工进展情况，选取 K3+050-K3+250 段左幅路侧波形梁护栏安装作为首件工程。本方案选取的路侧波形梁护栏型式是 Gr-A-4E（带防阻块的二波波形梁护栏，路侧 A 级，单柱单面，打入土中），立柱每 根 长 度 2.15mm ， 埋 深 1.4 米 ， 护 栏 内 侧 距 路 缘 石 外 缘41mm，护栏立柱间中心间距为 4 米。护栏横梁的搭接方式与行车方向一致。路侧护栏主要材料数量表如下：路侧护栏材料数量表（单侧每 12 米）材料名称规格（mm）单位重量（kg）单位数量重量（kg）横梁85*310*4*43265.11块3195.33B010立柱Ф140*4.5*215032.33根396.99防阻块F1196*178*200*4.54.32块312.96连接螺栓 AM16*1800.449套31.347连接螺栓 BM16*500.171套30.513拼接螺栓M16*450.163套243.912护栏垫片44*76*40.105个30.315柱帽Ф140个3四、施工准备1、技术准备 （1）在施工前，我部组织测量人员对导线点和水准点进行复核，所用控制点得到监理测量工程师的批准。 （2）施工技术人员熟悉、理解设计图纸以...
