活性石灰生产手册

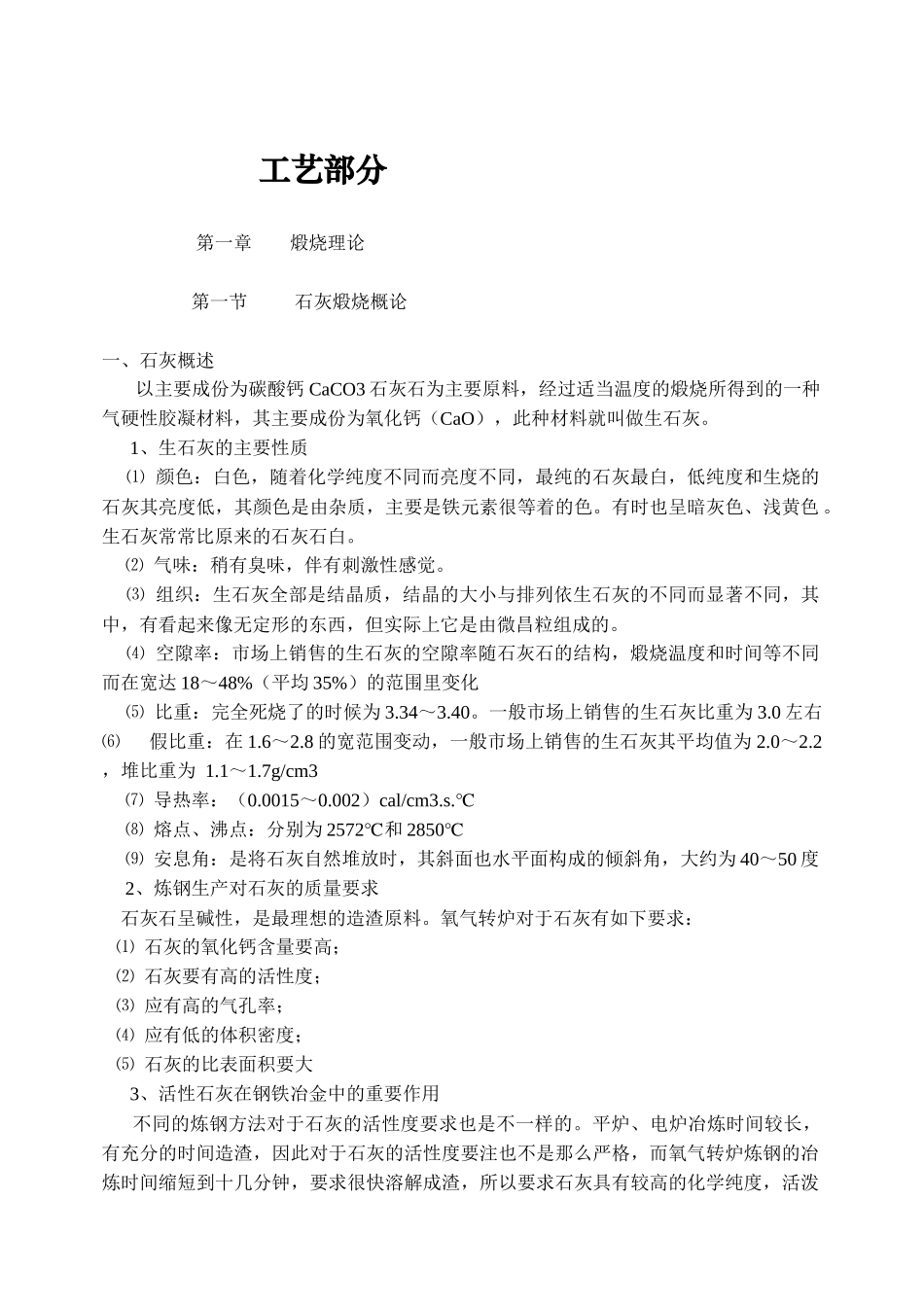

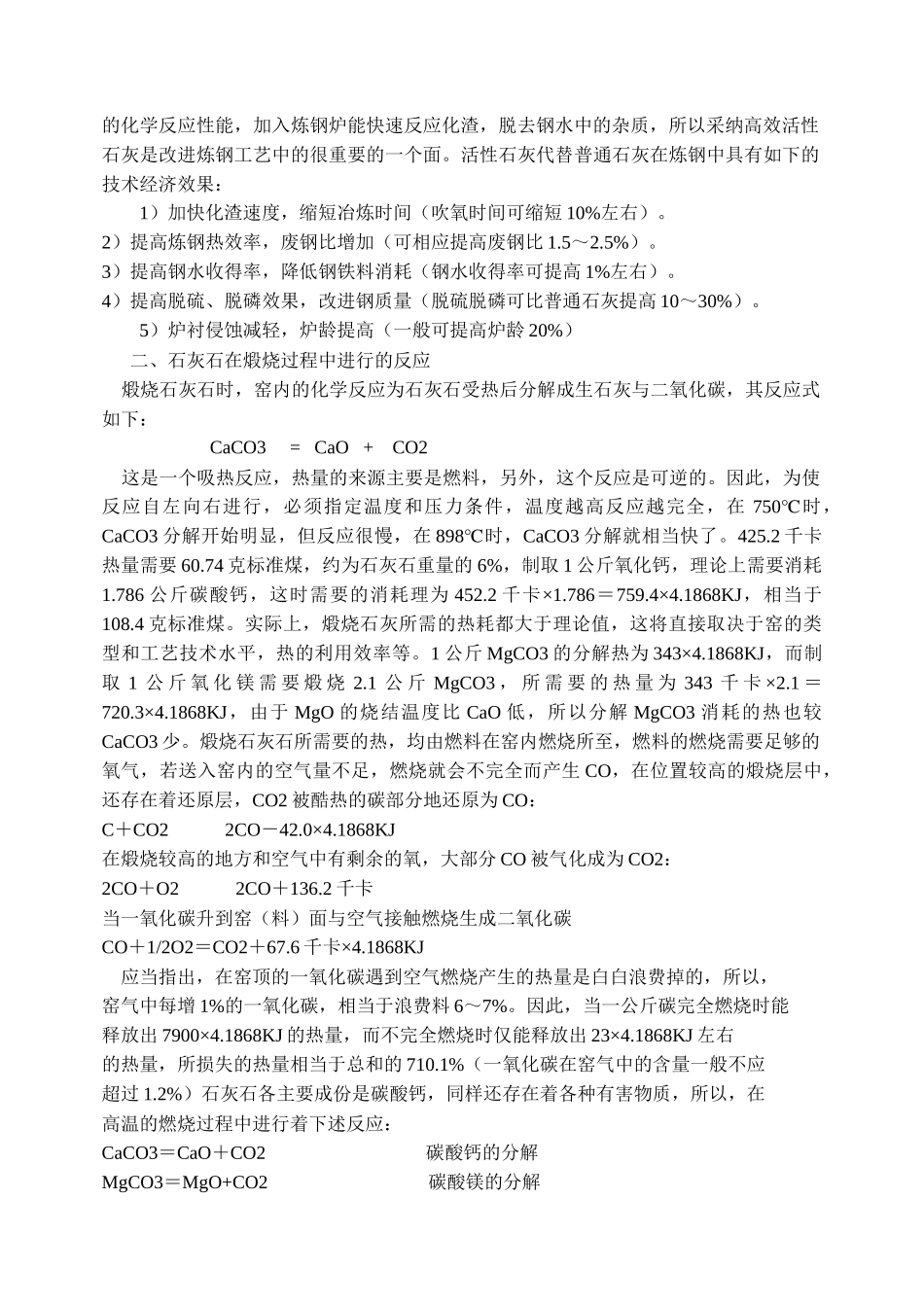

工艺部分 第一章 煅烧理论 第一节 石灰煅烧概论一、石灰概述 以主要成份为碳酸钙 CaCO3 石灰石为主要原料，经过适当温度的煅烧所得到的一种气硬性胶凝材料，其主要成份为氧化钙（CaO），此种材料就叫做生石灰。 1、生石灰的主要性质 ⑴ 颜色：白色，随着化学纯度不同而亮度不同，最纯的石灰最白，低纯度和生烧的石灰其亮度低，其颜色是由杂质，主要是铁元素很等着的色。有时也呈暗灰色、浅黄色 。生石灰常常比原来的石灰石白。 ⑵ 气味：稍有臭味，伴有刺激性感觉。 ⑶ 组织：生石灰全部是结晶质，结晶的大小与排列依生石灰的不同而显著不同，其中，有看起来像无定形的东西，但实际上它是由微昌粒组成的。 ⑷ 空隙率：市场上销售的生石灰的空隙率随石灰石的结构，煅烧温度和时间等不同而在宽达 18～48%（平均 35%）的范围里变化 ⑸ 比重：完全死烧了的时候为 3.34～3.40。一般市场上销售的生石灰比重为 3.0 左右 ⑹ 假比重：在 1.6～2.8 的宽范围变动，一般市场上销售的生石灰其平均值为 2.0～2.2 ，堆比重为 1.1～1.7g/cm3 ⑺ 导热率：（0.0015～0.002）cal/cm3.s.℃ ⑻ 熔点、沸点：分别为 2572℃和 2850℃ ⑼ 安息角：是将石灰自然堆放时，其斜面也水平面构成的倾斜角，大约为 40～50 度 2、炼钢生产对石灰的质量要求 石灰石呈碱性，是最理想的造渣原料。氧气转炉对于石灰有如下要求： ⑴ 石灰的氧化钙含量要高； ⑵ 石灰要有高的活性度； ⑶ 应有高的气孔率； ⑷ 应有低的体积密度； ⑸ 石灰的比表面积要大 3、活性石灰在钢铁冶金中的重要作用 不同的炼钢方法对于石灰的活性度要求也是不一样的。平炉、电炉冶炼时间较长，有充分的时间造渣，因此对于石灰的活性度要注也不是那么严格，而氧气转炉炼钢的冶炼时间缩短到十几分钟，要求很快溶解成渣，所以要求石灰具有较高的化学纯度，活泼的化学反应性能，加入炼钢炉能快速反应化渣，脱去钢水中的杂质，所以采纳高效活性石灰是改进炼钢工艺中的很重要的一个面。活性石灰代替普通石灰在炼钢中具有如下的技术经济效果： 1）加快化渣速度，缩短冶炼时间（吹氧时间可缩短 10%左右）。2）提高炼钢热效率，废钢比增加（可相应提高废钢比 1.5～2.5%）。3）提高钢水收得率，降低钢铁料消耗（钢水收得率可提高 1%左右）。4）提高脱硫、脱磷效果，改进钢质量（脱硫脱磷可比普通石灰提高 10～30%）。 5）炉衬侵蚀减轻，炉龄提高（一般可提高炉...
