浅析施工用电组织设计说明

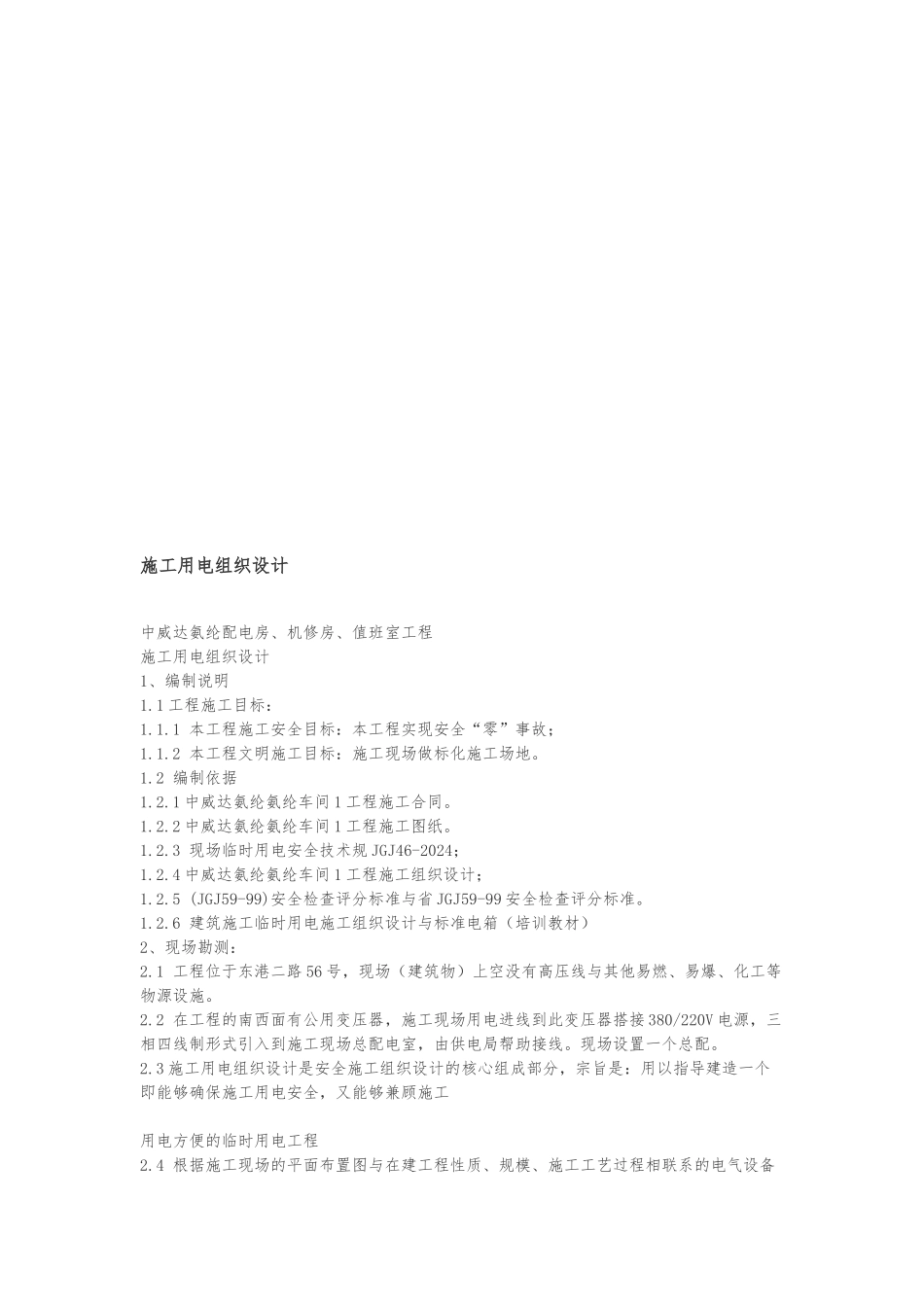

施工用电组织设计中威达氨纶配电房、机修房、值班室工程施工用电组织设计1、编制说明1.1 工程施工目标：1.1.1 本工程施工安全目标：本工程实现安全“零”事故；1.1.2 本工程文明施工目标：施工现场做标化施工场地。1.2 编制依据1.2.1 中威达氨纶氨纶车间 1 工程施工合同。1.2.2 中威达氨纶氨纶车间 1 工程施工图纸。1.2.3 现场临时用电安全技术规 JGJ46-2024；1.2.4 中威达氨纶氨纶车间 1 工程施工组织设计；1.2.5 (JGJ59-99)安全检查评分标准与省 JGJ59-99 安全检查评分标准。1.2.6 建筑施工临时用电施工组织设计与标准电箱（培训教材）2、现场勘测：2.1 工程位于东港二路 56 号，现场（建筑物）上空没有高压线与其他易燃、易爆、化工等物源设施。2.2 在工程的南西面有公用变压器，施工现场用电进线到此变压器搭接 380/220V 电源，三相四线制形式引入到施工现场总配电室，由供电局帮助接线。现场设置一个总配。2.3 施工用电组织设计是安全施工组织设计的核心组成部分，宗旨是：用以指导建造一个即能够确保施工用电安全，又能够兼顾施工用电方便的临时用电工程2.4 根据施工现场的平面布置图与在建工程性质、规模、施工工艺过程相联系的电气设备数量、种类、负荷，施工用电的平面布置图附后。根据本工程的实际情况本工程设置一个总配。3、总配施工现场施工用电负荷计算与电器类型、规格、线径的选择：3.1 施工现场主要施工机具明细表机具名称 单位 每台动力 数量 合计（KW）搅拌机 台 7.5 2 15大太阳 只 3.5 1 3.5井字架 台 7.5 2 15插入式振动器 台 1.5 2 3平刨 台 2.5 1 2.5圆盘锯 台 2.5 1 2.5钢筋切断机 台 7.5 1 7.5钢筋弯曲机 台 11 1 11室外照明 5室照明 2.5合计 65 3.2.1 设备容量的 Pe 的确定用电设备 总功率（kw） 计算公式 设备容量 Pe 值（kw） 备注搅和机 15 Pe=P1e 15 电焊机 14 Pe=se(JC)2/1Cosψ 9.7 大太阳 3.5 Pe=1.1 P1e 3.5 井字架 15 1 15 插入式振动器 3 Pe=P1e 3 平板振动器 3 Pe=P1e 3 水泵 15 Pe=P1e 15 圆盘锯 2.5 Pe=P1e 2.5 平刨 2.5 Pe=P1e 2.5 钢筋弯曲机 11 Pe=P1e 11 室外照明 5 Pe=P1e 5 钢筋切断机 2.5 Pe=P1e 2.5 钢筋切割机 7.5 Pe=P1e 7.5 高压冲洗泵 2 Pe=P1e 2 室照明 2.5 Pe=1.2 P1e 3 合计 105.5 3.2.2 单相用电设备的不对称容量换算： 由于电焊机设备...
