测量方案安康四区测量方案VIP专享

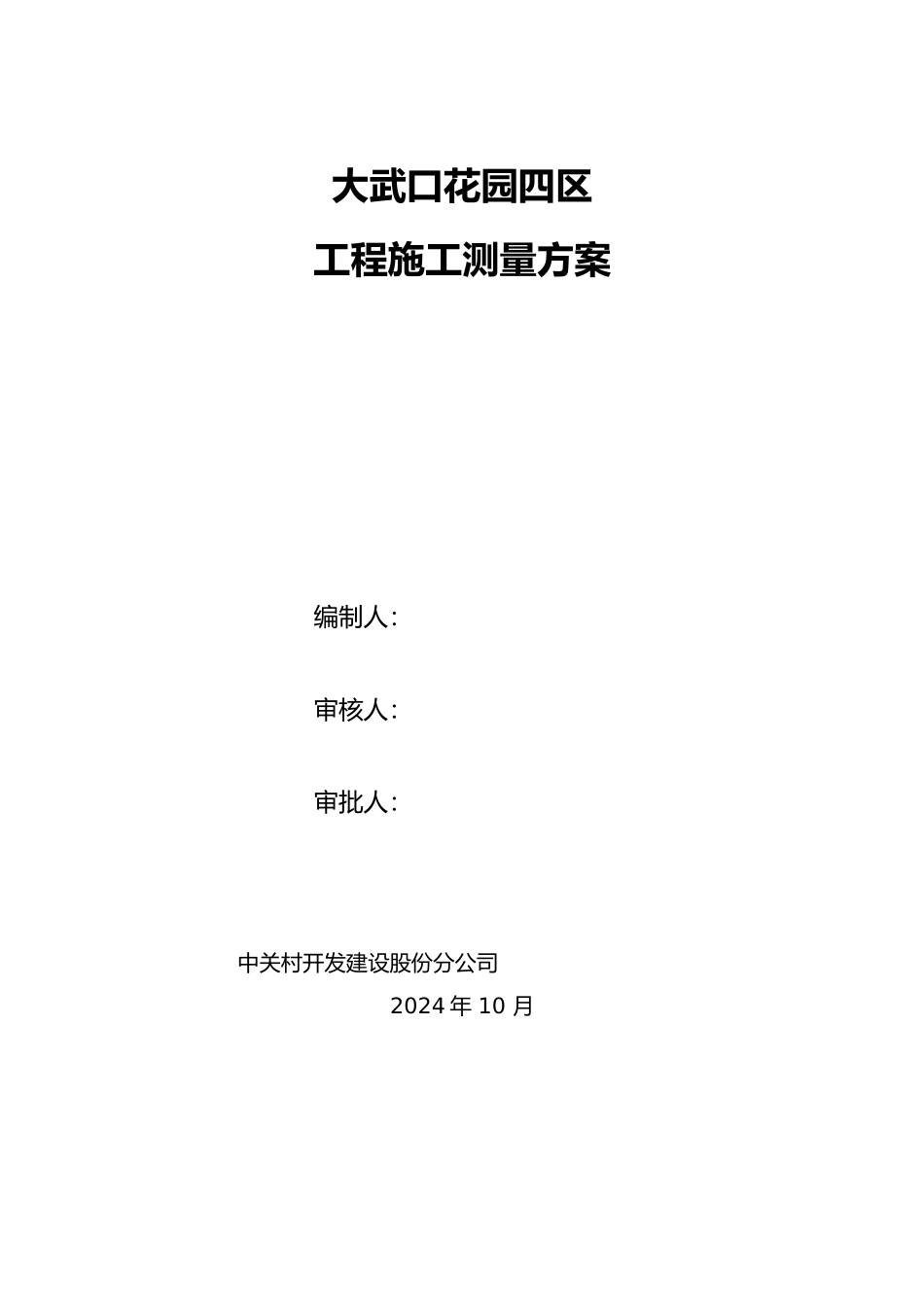

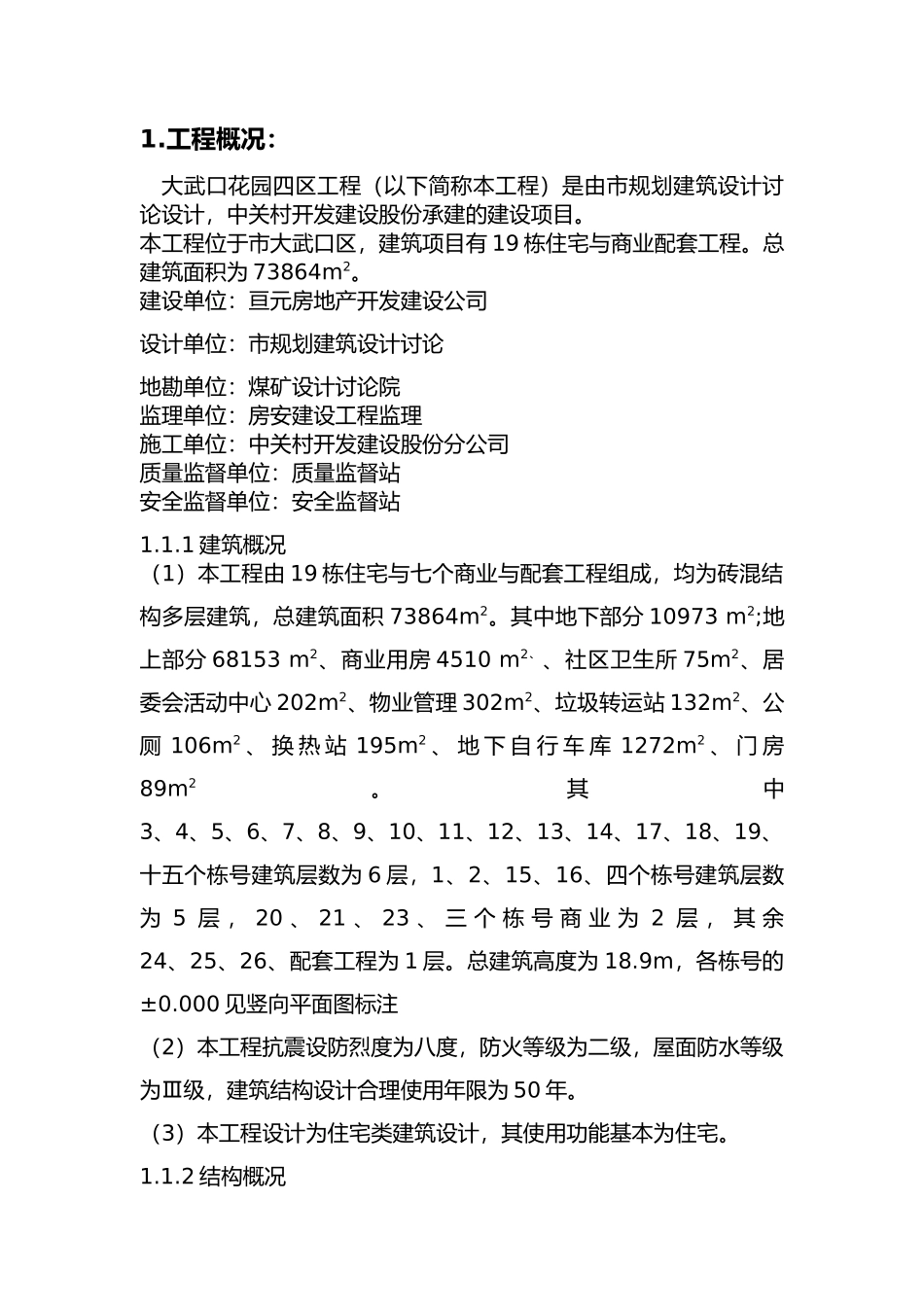

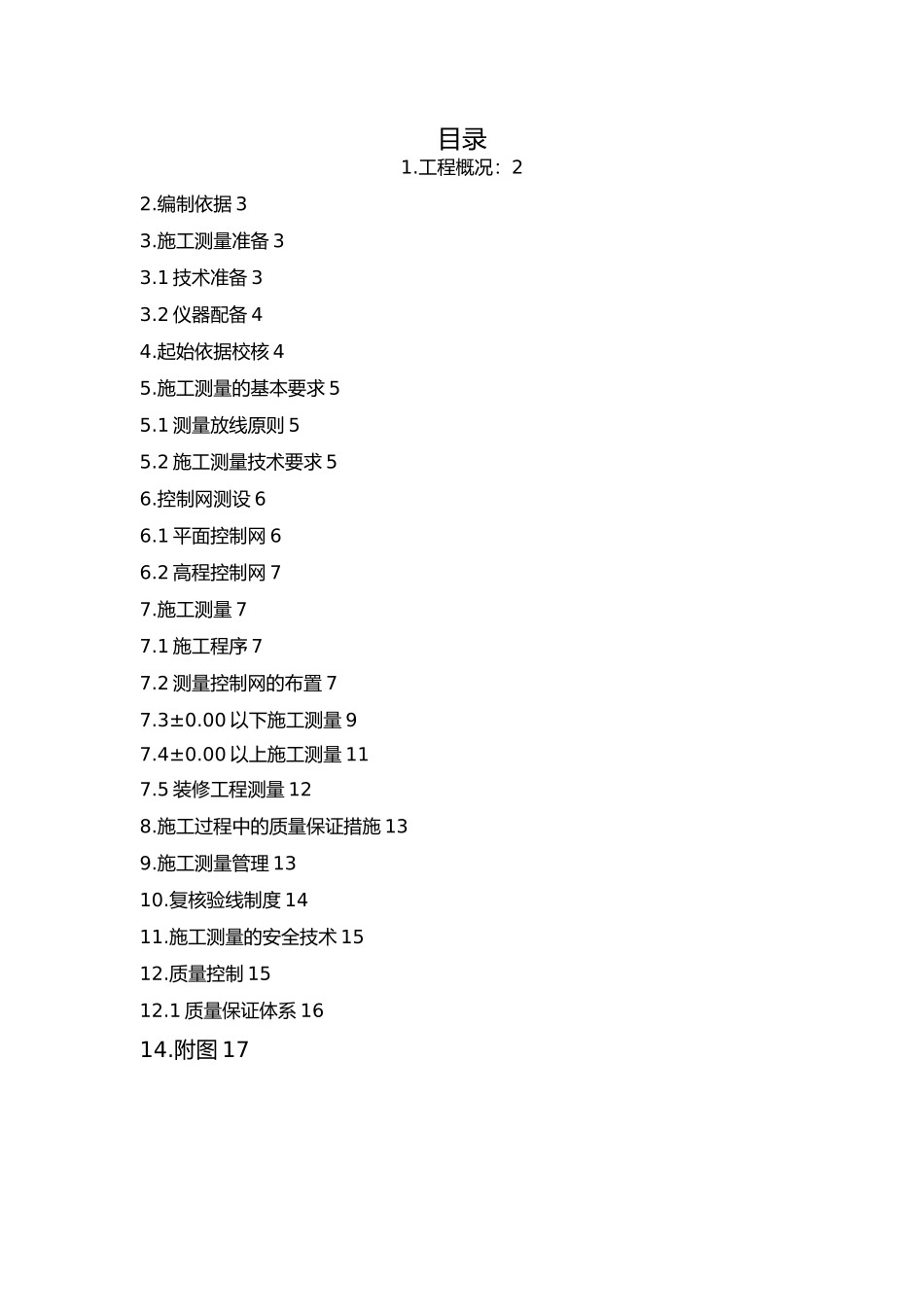

大武口花园四区工程施工测量方案编制人：审核人：审批人：中关村开发建设股份分公司2024 年 10 月目录1.工程概况：22.编制依据 33.施工测量准备 33.1 技术准备 33.2 仪器配备 44.起始依据校核 45.施工测量的基本要求 55.1 测量放线原则 55.2 施工测量技术要求 56.控制网测设 66.1 平面控制网 66.2 高程控制网 77.施工测量 77.1 施工程序 77.2 测量控制网的布置 77.3±0.00 以下施工测量 97.4±0.00 以上施工测量 117.5 装修工程测量 128.施工过程中的质量保证措施 139.施工测量管理 1310.复核验线制度 1411.施工测量的安全技术 1512.质量控制 1512.1 质量保证体系 1614.附图 171.工程概况：大武口花园四区工程（以下简称本工程）是由市规划建筑设计讨论设计，中关村开发建设股份承建的建设项目。本工程位于市大武口区，建筑项目有 19 栋住宅与商业配套工程。总建筑面积为 73864m2。建设单位：亘元房地产开发建设公司设计单位：市规划建筑设计讨论地勘单位：煤矿设计讨论院监理单位：房安建设工程监理施工单位：中关村开发建设股份分公司质量监督单位：质量监督站安全监督单位：安全监督站1.1.1 建筑概况（1）本工程由 19 栋住宅与七个商业与配套工程组成，均为砖混结构多层建筑，总建筑面积 73864m2。其中地下部分 10973 m2;地上部分 68153 m2、商业用房 4510 m2、、社区卫生所 75m2、居委会活动中心 202m2、物业管理 302m2、垃圾转运站 132m2、公厕 106m2 、 换 热 站 195m2 、 地 下 自 行 车 库 1272m2 、 门 房89m2。其中3、4、5、6、7、8、9、10、11、12、13、14、17、18、19、十五个栋号建筑层数为 6 层，1、2、15、16、四个栋号建筑层数为 5 层 ， 20 、 21 、 23 、 三 个 栋 号 商 业 为 2 层 ， 其 余24、25、26、配套工程为 1 层。总建筑高度为 18.9m，各栋号的±0.000 见竖向平面图标注（2）本工程抗震设防烈度为八度，防火等级为二级，屋面防水等级为Ⅲ级，建筑结构设计合理使用年限为 50 年。（3）本工程设计为住宅类建筑设计，其使用功能基本为住宅。1.1.2 结构概况（1）基础概况① 本工程基础设计为混凝土条形基础，地基基础设计等级为丙级，本工程安全等级为二级。地下结构混凝土为 C30，垫层为 C20。（2）主体结构概况① 本工程主体结构为砖混结构，建筑结构安全等级为二级。② 工程抗震设防烈度为 8 度，建筑...
