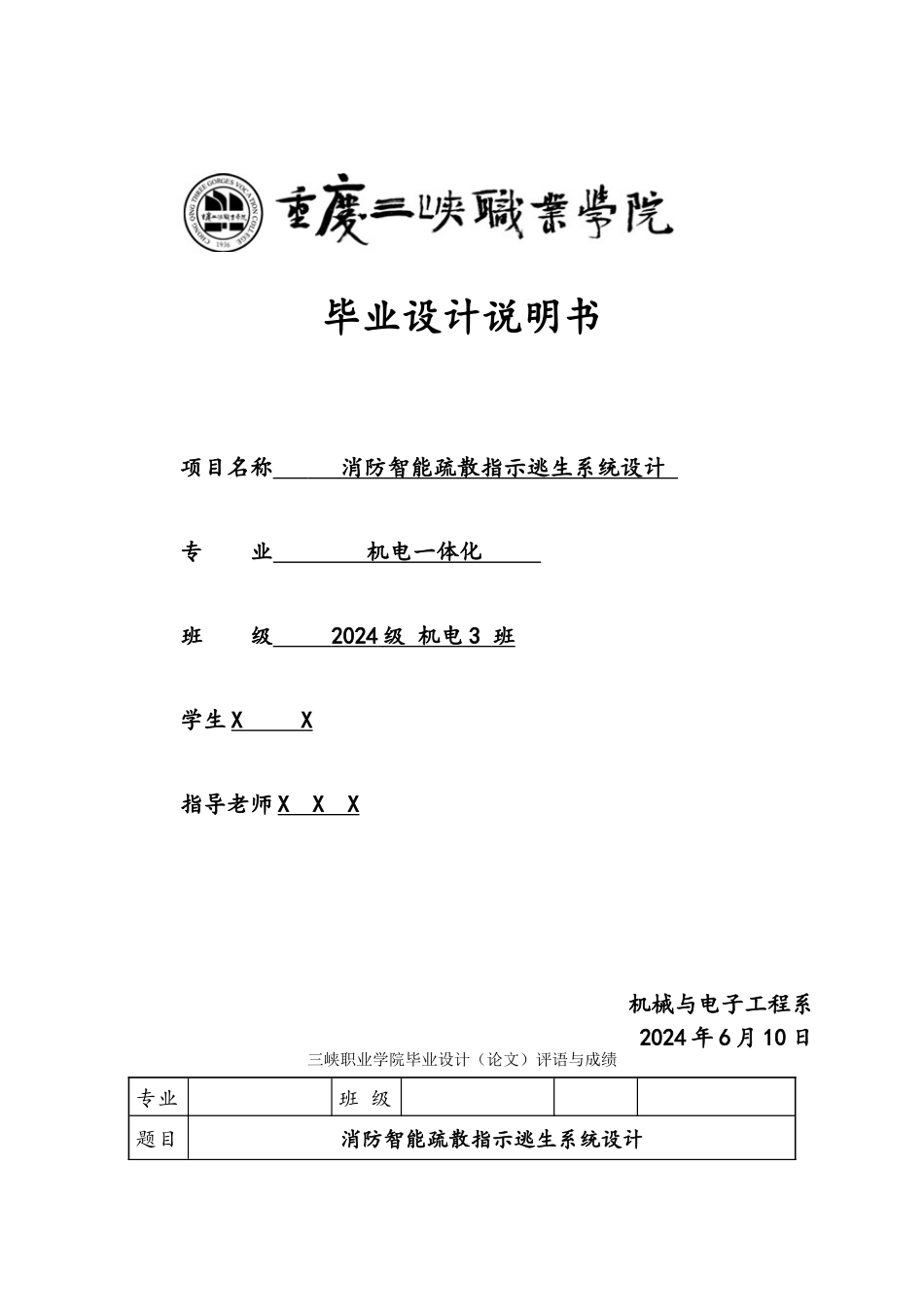

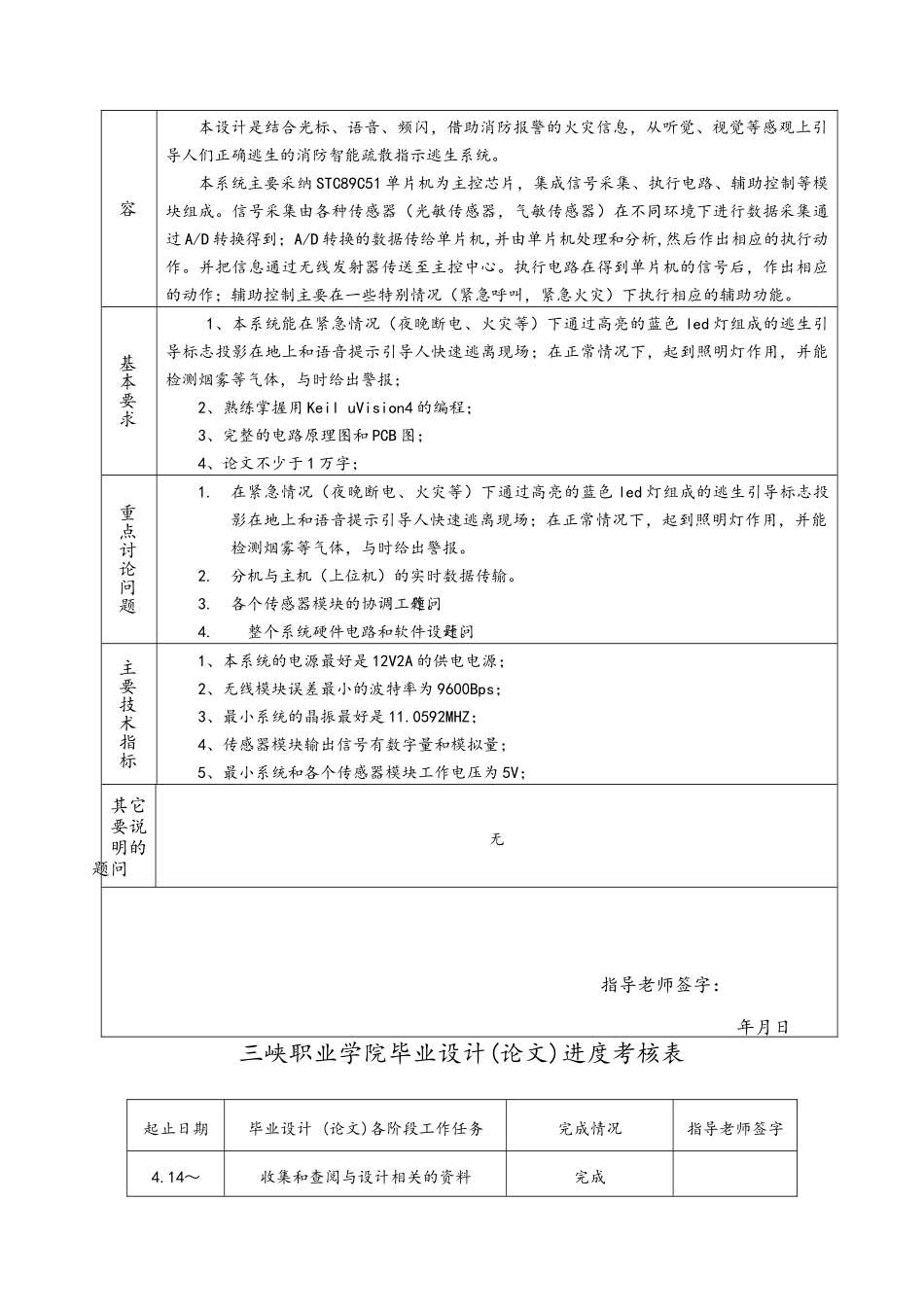

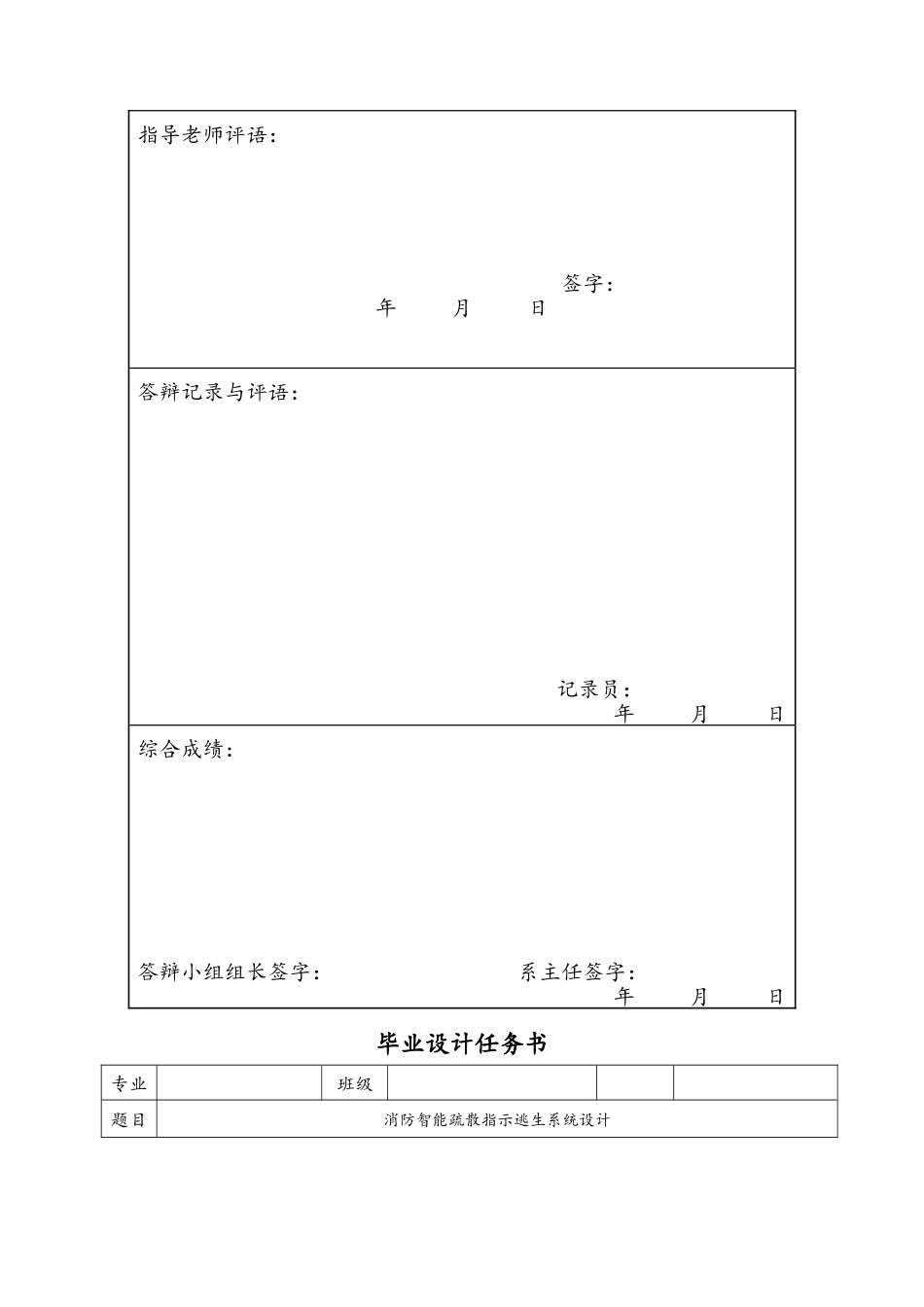

毕业设计说明书项目名称 消防智能疏散指示逃生系统设计 专 业 机电一体化 班 级 2024 级 机电 3 班 学生 X X指导老师 X X X机械与电子工程系2024 年 6 月 10 日三峡职业学院毕业设计(论文)评语与成绩专业班 级题目消防智能疏散指示逃生系统设计指导老师评语:签字:年 月 日答辩记录与评语:记录员:年 月 日综合成绩:答辩小组组长签字: 系主任签字:年 月 日毕业设计任务书专业班级题目消防智能疏散指示逃生系统设计容本设计是结合光标、语音、频闪,借助消防报警的火灾信息,从听觉、视觉等感观上引导人们正确逃生的消防智能疏散指示逃生系统。本系统主要采纳 STC89C51 单片机为主控芯片,集成信号采集、执行电路、辅助控制等模块组成。信号采集由各种传感器(光敏传感器,气敏传感器)在不同环境下进行数据采集通过 A/D 转换得到;A/D 转换的数据传给单片机,并由单片机处理和分析,然后作出相应的执行动作。并把信息通过无线发射器传送至主控中心。执行电路在得到单片机的信号后,作出相应的动作;辅助控制主要在一些特别情况(紧急呼叫,紧急火灾)下执行相应的辅助功能。基本要求 1、本系统能在紧急情况(夜晚断电、火灾等)下通过高亮的蓝色 led 灯组成的逃生引导标志投影在地上和语音提示引导人快速逃离现场;在正常情况下,起到照明灯作用,并能检测烟雾等气体,与时给出警报;2、熟练掌握用 Keil uVision4 的编程;3、完整的电路原理图和 PCB 图;4、论文不少于 1 万字;重点讨论问题1.在紧急情况(夜晚断电、火灾等)下通过高亮的蓝色 led 灯组成的逃生引导标志投影在地上和语音提示引导人快速逃离现场;在正常情况下,起到照明灯作用,并能检测烟雾等气体,与时给出警报。2.分机与主机(上位机)的实时数据传输。3.各个传感器模块的协调工作问题。4. 整个系统硬件电路和软件设计问题。主要技术指标1、本系统的电源最好是 12V2A 的供电电源;2、无线模块误差最小的波特率为 9600Bps;3、最小系统的晶振最好是 11.0592MHZ;4、传感器模块输出信号有数字量和模拟量;5、最小系统和各个传感器模块工作电压为 5V;其它要说明的问题无 指导老师签字:年月日三峡职业学院毕业设计(论文)进度考核表起止日期毕业设计 (论文)各阶段工作任务完成情况指导老师签字4.14~收集和查阅与设计相关的资料完成4.194.20~4.24学习有关的知识,并初步系统的需求分析和设计完成4.25~4.27写好开题...
