深基坑上下临时楼梯通道方案

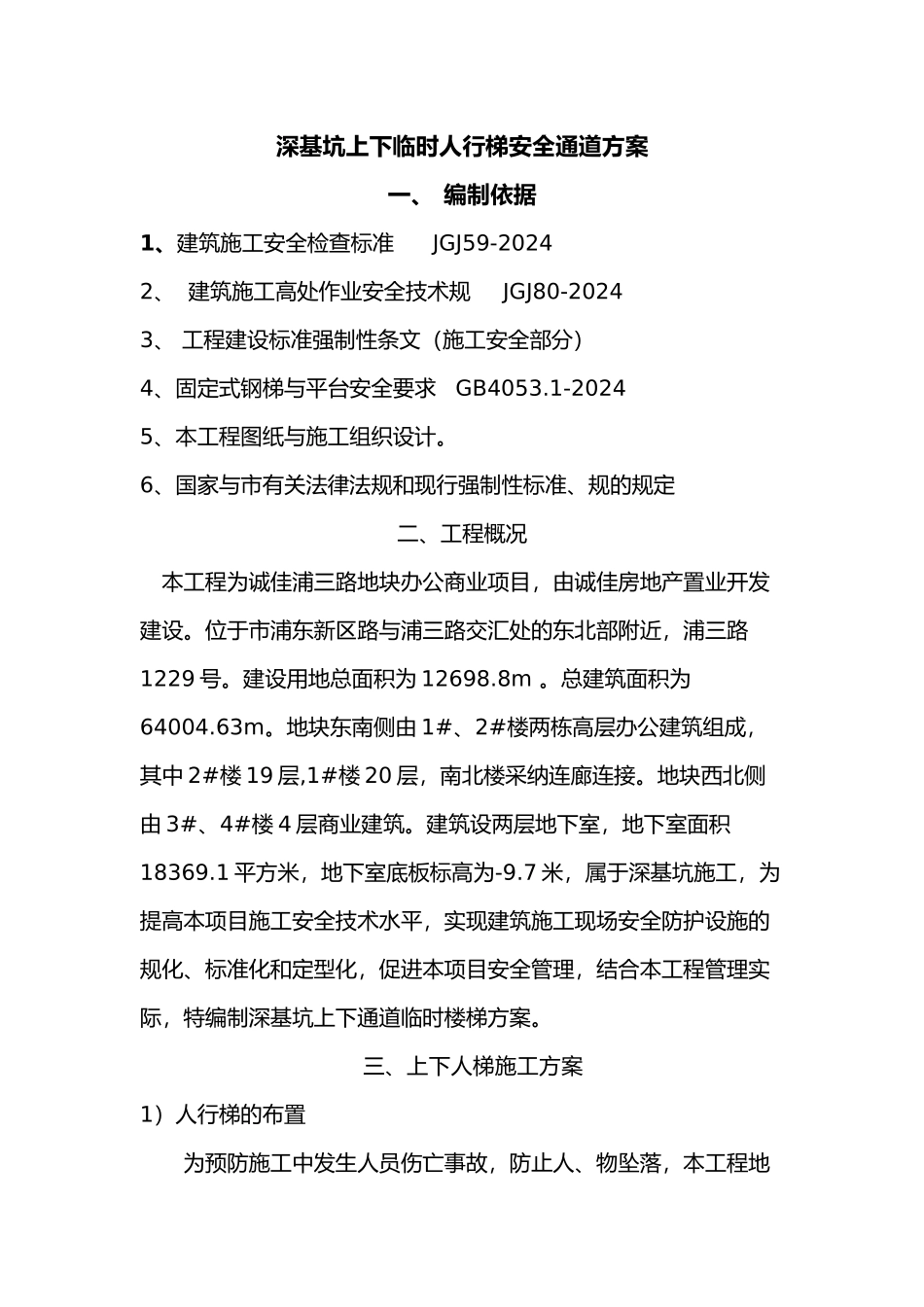

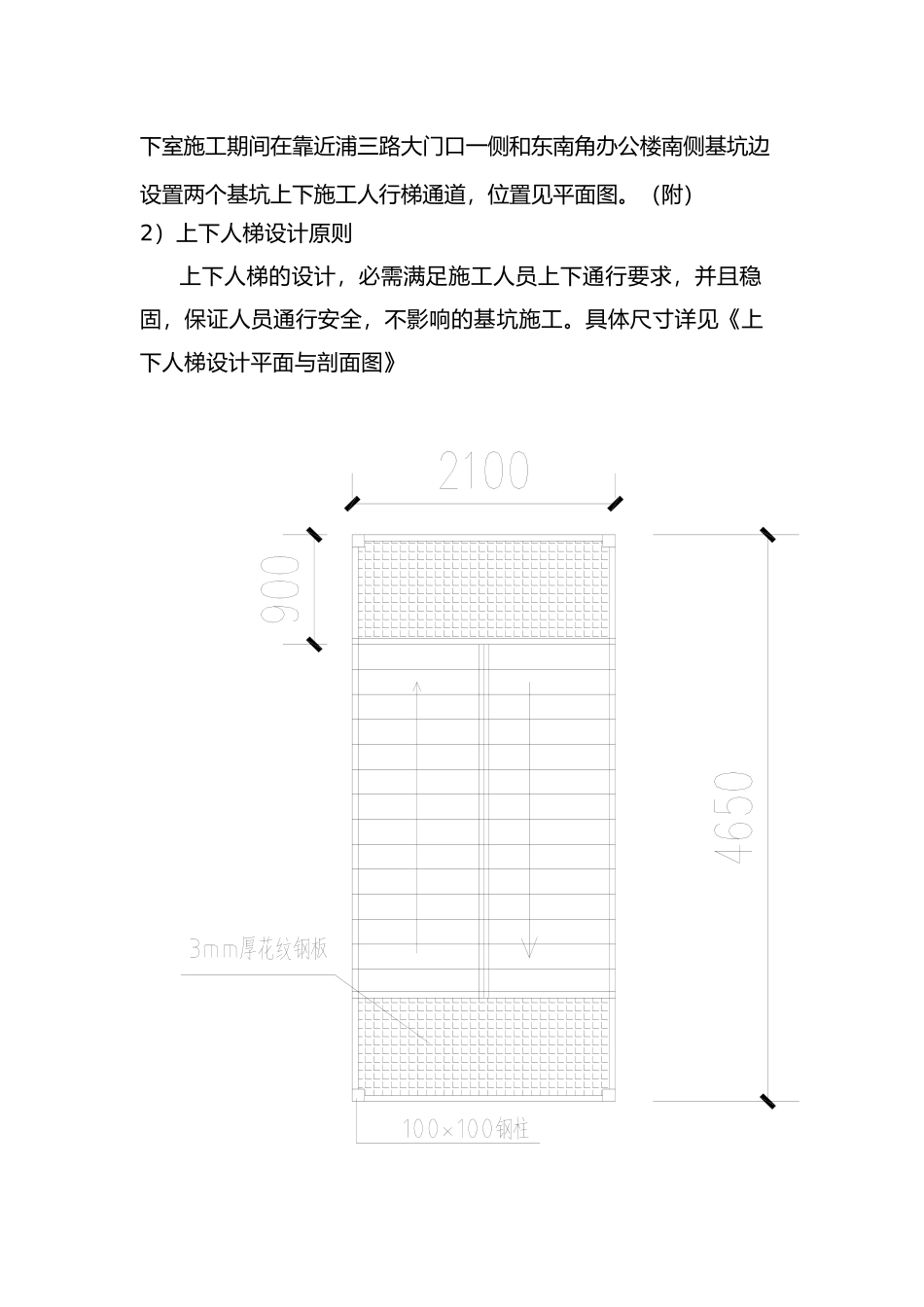

深基坑上下临时人行梯安全通道方案一、 编制依据1、建筑施工安全检查标准 JGJ59-20242、 建筑施工高处作业安全技术规 JGJ80-20243、 工程建设标准强制性条文（施工安全部分）4、固定式钢梯与平台安全要求 GB4053.1-20245、本工程图纸与施工组织设计。6、国家与市有关法律法规和现行强制性标准、规的规定二、工程概况本工程为诚佳浦三路地块办公商业项目，由诚佳房地产置业开发建设。位于市浦东新区路与浦三路交汇处的东北部附近，浦三路1229 号。建设用地总面积为 12698.8m 。总建筑面积为64004.63m。地块东南侧由 1#、2#楼两栋高层办公建筑组成，其中 2#楼 19 层,1#楼 20 层，南北楼采纳连廊连接。地块西北侧由 3#、4#楼 4 层商业建筑。建筑设两层地下室，地下室面积18369.1 平方米，地下室底板标高为-9.7 米，属于深基坑施工，为提高本项目施工安全技术水平，实现建筑施工现场安全防护设施的规化、标准化和定型化，促进本项目安全管理，结合本工程管理实际，特编制深基坑上下通道临时楼梯方案。三、上下人梯施工方案1）人行梯的布置为预防施工中发生人员伤亡事故，防止人、物坠落，本工程地下室施工期间在靠近浦三路大门口一侧和东南角办公楼南侧基坑边设置两个基坑上下施工人行梯通道，位置见平面图。（附）2）上下人梯设计原则上下人梯的设计，必需满足施工人员上下通行要求，并且稳固，保证人员通行安全，不影响的基坑施工。具体尺寸详见《上下人梯设计平面与剖面图》3）人行梯施工流程4）上下人梯竖向布置人行梯顶标高为-1.15 与第一道支撑梁平, 上基坑层后安全通道高出地面为 2 米,下二层为-6.85.米,底层底标高为-9.7 米与基础底板连接，层高为 2.85m 共 3 层。5)上下人行梯施工上下人梯单侧宽 1.1m，成“之”字型向基坑底布置，标准层高 2.85m，坡比为 1:1，每步楼梯高度 20cm。梯层间设休息 平 台 （ 平 台 尺 寸 2.1 m×0.9m ） ， 两 侧 设 扶 手 （ 高0.9m）。外侧设 5cm*5cm 方管防护,外挂安全目网。人行梯设计竖井开挖至下级平台定位支架平台锚固人梯安装安全防护安装质量检查6）人行梯骨架施工上下人梯整体固定在基础底板上，整体支架宽度 2.1 米，长度 4.65 米,四个外角用 100*100 钢柱固定在基础底板的钢筋中。在基础底板浇筑后成为一个整体，5cm*5cm 方管第一道扫地连接 , 以 后 在 每 层 休 息 平 台 标 高 处 四 周 连 接 , 在 方 管 之 ...
