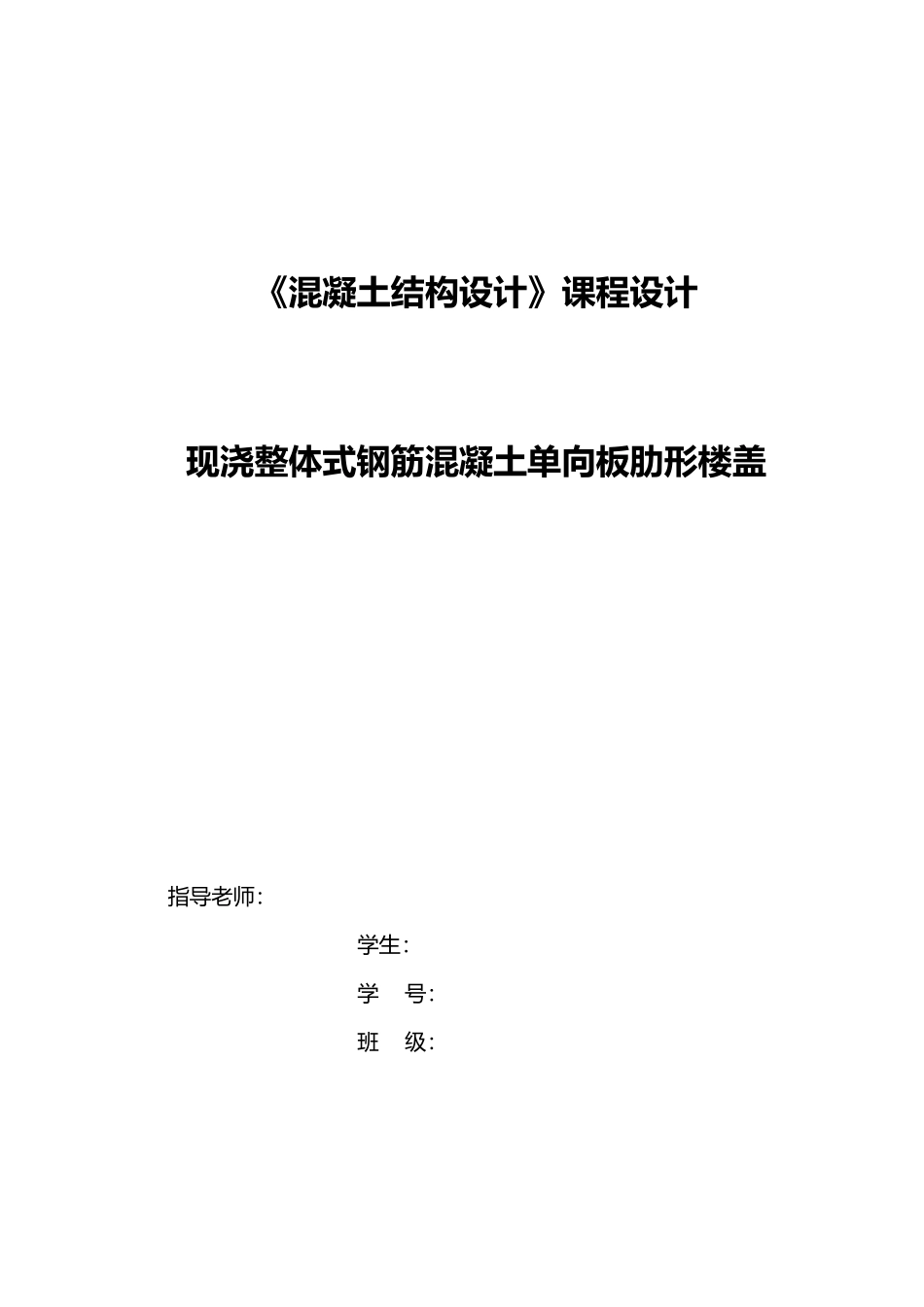

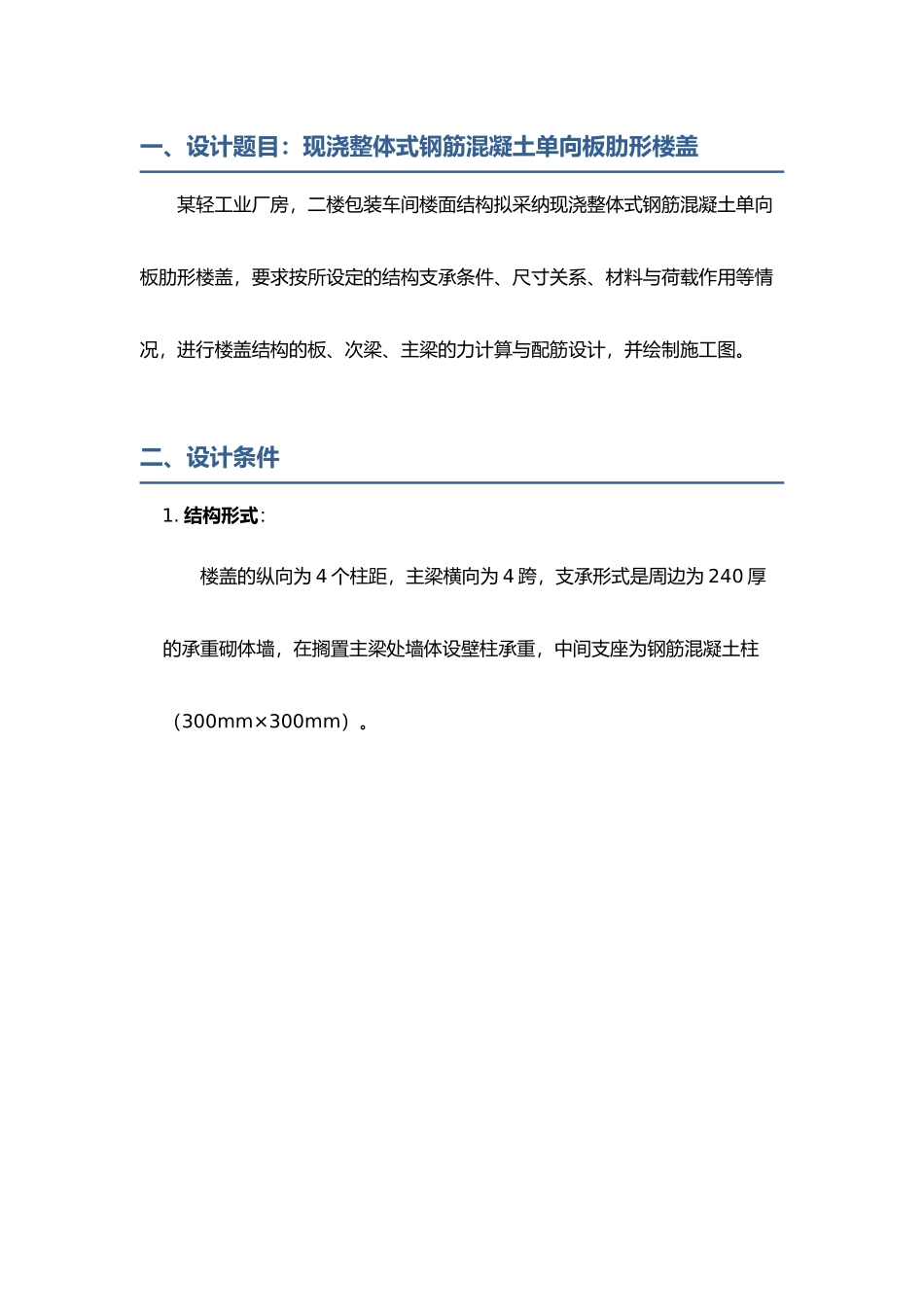

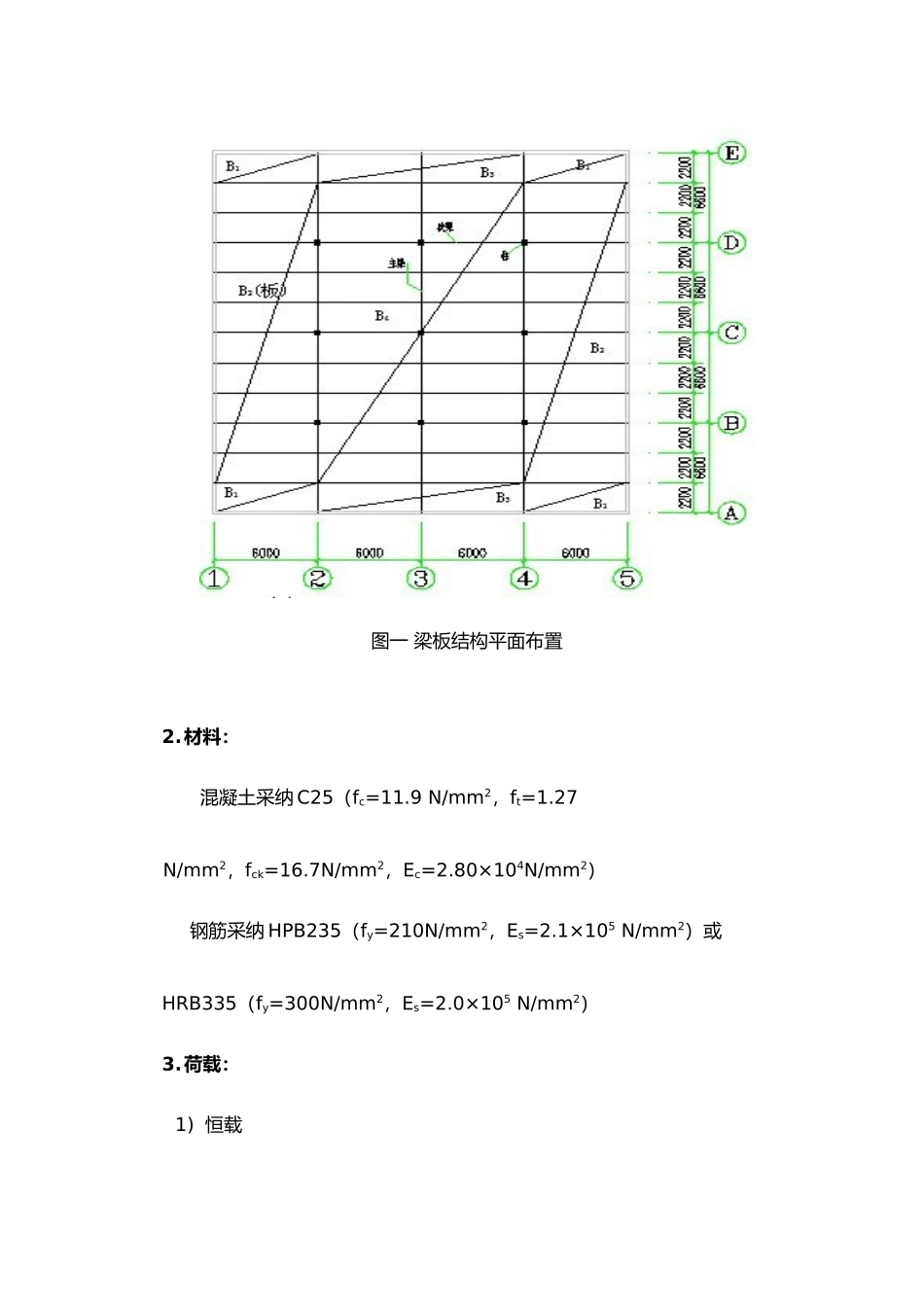

《混凝土结构设计》课程设计现浇整体式钢筋混凝土单向板肋形楼盖指导老师：学生：学 号：班 级：一、设计题目：现浇整体式钢筋混凝土单向板肋形楼盖某轻工业厂房，二楼包装车间楼面结构拟采纳现浇整体式钢筋混凝土单向板肋形楼盖，要求按所设定的结构支承条件、尺寸关系、材料与荷载作用等情况，进行楼盖结构的板、次梁、主梁的力计算与配筋设计，并绘制施工图。二、设计条件1. 结构形式：楼盖的纵向为 4 个柱距，主梁横向为 4 跨，支承形式是周边为 240 厚的承重砌体墙，在搁置主梁处墙体设壁柱承重，中间支座为钢筋混凝土柱（300mm×300mm）。图一 梁板结构平面布置2.材料：混凝土采纳 C25（fc=11.9 N/mm2，ft=1.27 N/mm2，fck=16.7N/mm2，Ec=2.80×104N/mm2）钢筋采纳 HPB235（fy=210N/mm2，Es=2.1×105 N/mm2）或HRB335（fy=300N/mm2，Es=2.0×105 N/mm2）3.荷载：1) 恒载楼面构造层做法：采纳 20mm 厚水泥砂浆找平，面层用 10mm 耐磨砂浆压关抹平；板底梁侧与顶棚均采纳 20 厚混合砂浆抹面（参考标准容重可分别取 20kN/m3，22 kN/m3，18 kN/m3）。2) 活载标准值为 7.0 kN/m2。恒载分项系数为 1.2，活载分项系数为 1.3。三、板的计算板按考虑塑性力重分布方法计算。板的=，宜按双向板设计，按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋。本设计按单向板设计。板的厚度按构造要求取 h=80>=。次梁截面高度取h=450mm>，截面宽度 b=200mm。板尺寸与支承情况如图下：图二 板的尺寸图三 计算简图1) 荷载恒荷载标准值 20㎜厚水泥砂 0.02m×20 kN/m3=0.4 kN/㎡80mm 钢筋混凝土板 0.08m×25 kN/m3=2.0 kN/㎡10mm 耐磨砂浆 0.01m×22 kN/m3=0.22 kN/㎡20mm 厚混合砂浆 0.02m×18 kN/m3=0.36 kN/㎡线恒载设计值 g=1.2×2.98 kN/㎡=3.58 kN/㎡线活载设计值 q=1.3×7.00 kN/㎡=9.10kN/㎡g+q=3.58 kN/㎡+9.10kN/㎡=12.68 kN/㎡即每米板宽 12.68 kN/㎡2) 力计算板计算跨度为： 边跨 取 l0=2.02m中间跨 l0=2.2m-0.20m=2.0m跨度差 （2.02m-2.0m）/2.0m=0.01<10%因此可以采纳等跨连续梁板计算力（为简化计算，统一取 l0=2.02m）。取 1m 宽板带作为计算单元，计算简图如上所示，连续板各截面的弯矩计算见下表表 1 连续板各截面弯矩计算截面边跨跨离端第二支座离端第二跨跨中间跨跨中间支座弯矩计算系数/（kN.m）4.7-4.73.2-3.73) 截面承载力计算b=1000 mm，h=...
