渝北区礼嘉卫生院工程临时用电方案

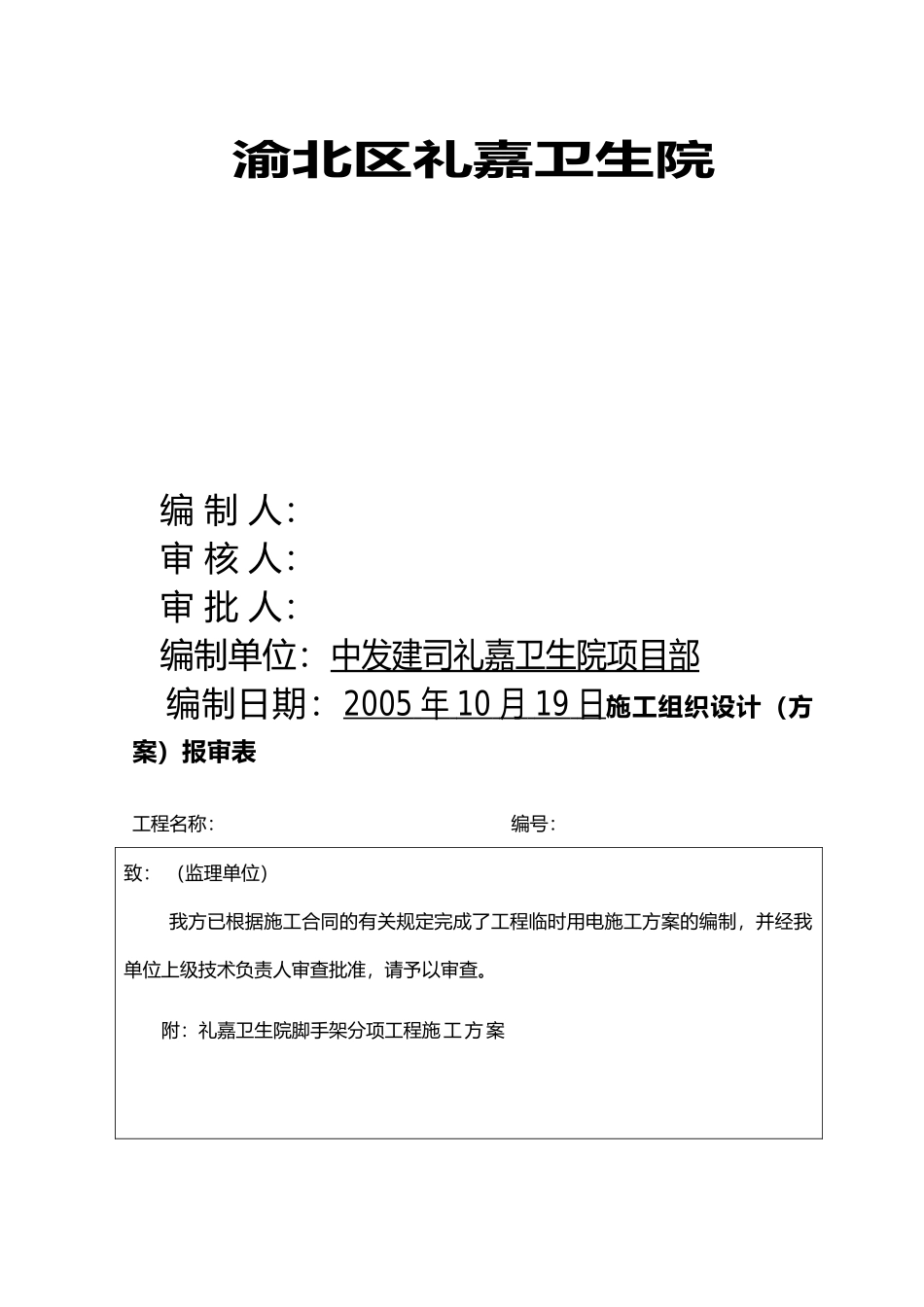

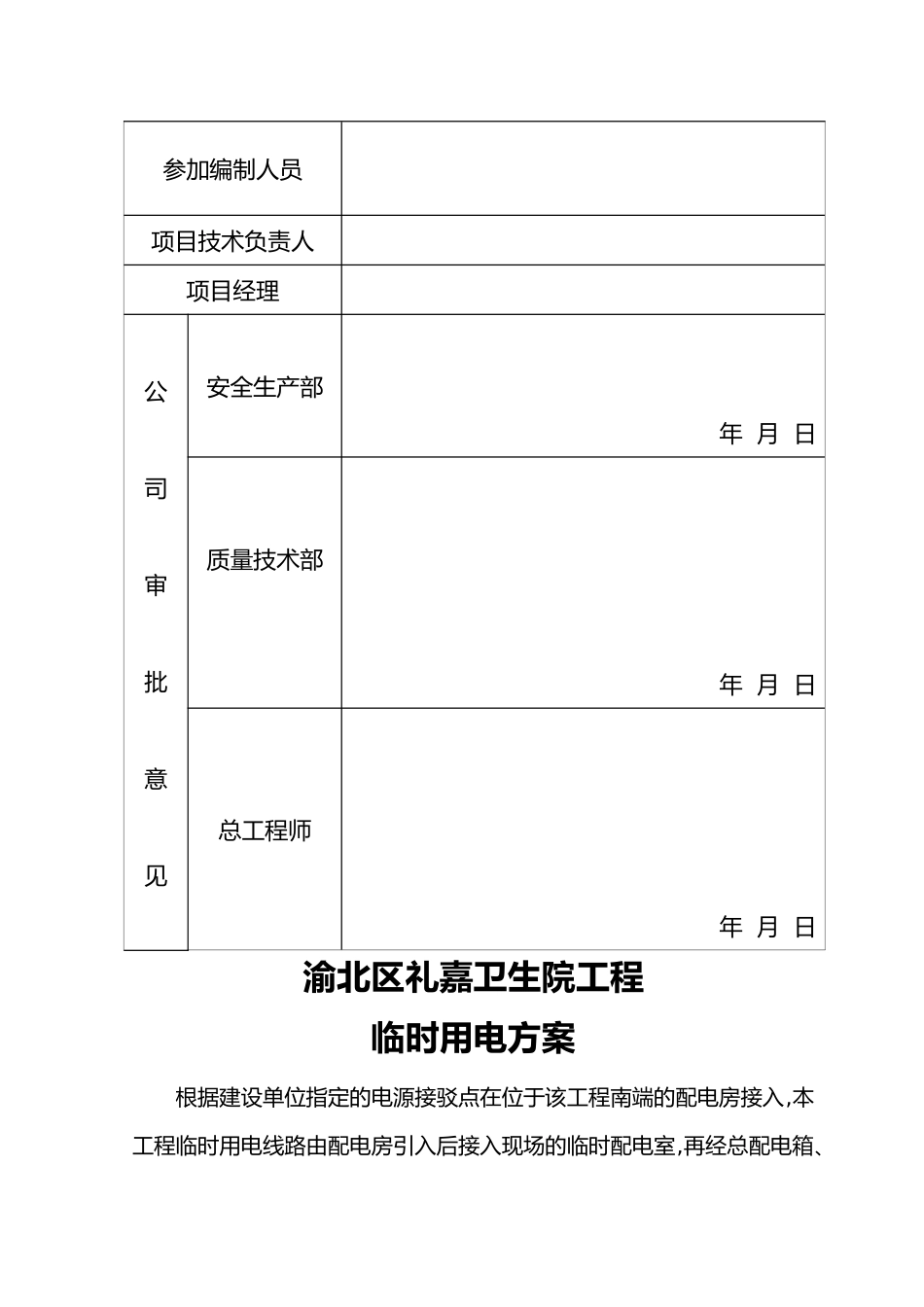

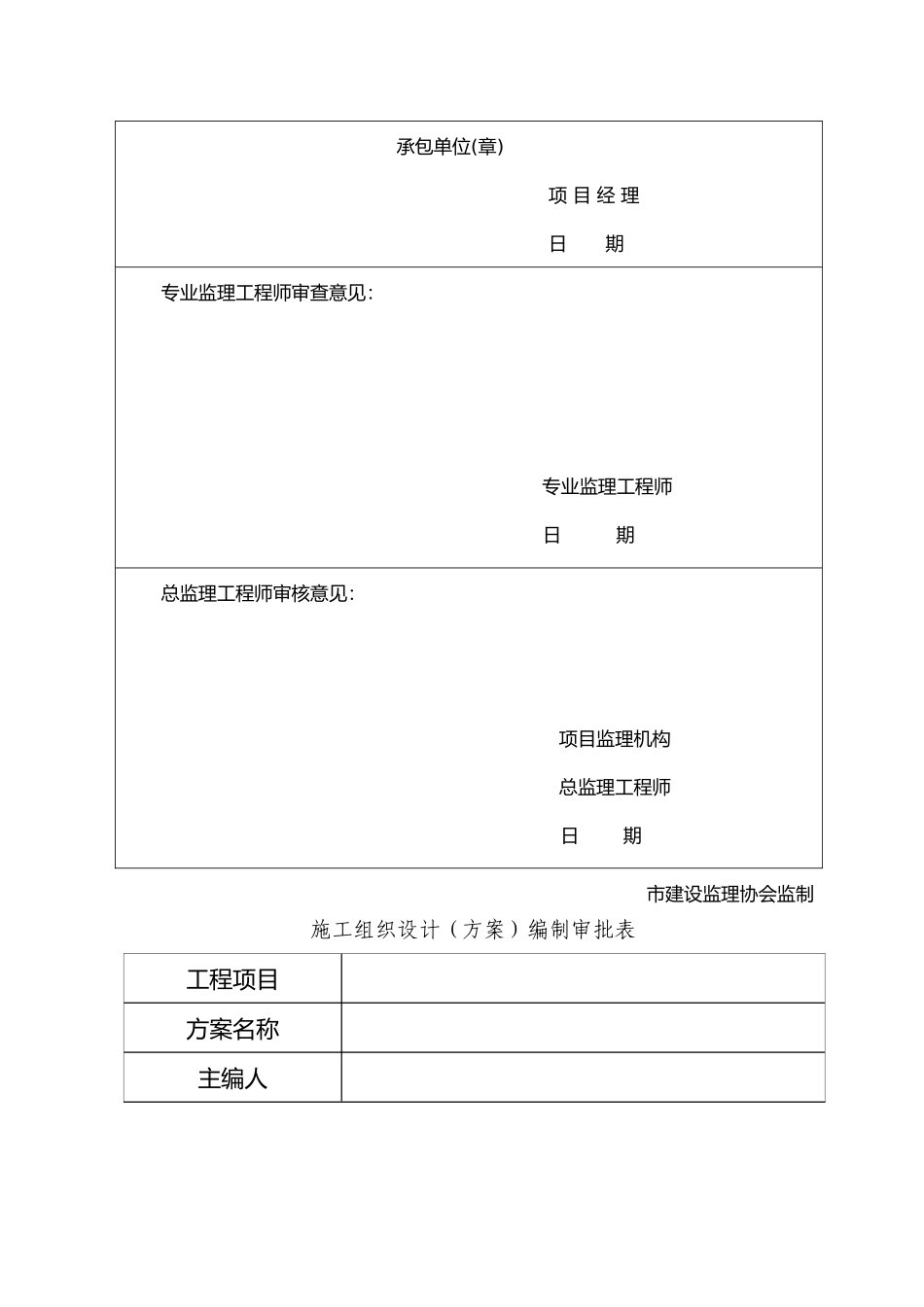

渝北区礼嘉卫生院编 制 人：审 核 人：审 批 人：编制单位：中发建司礼嘉卫生院项目部编制日期：2005 年 10 月 19 日 施工组织设计（方案）报审表工程名称： 编号：致： （监理单位）我方已根据施工合同的有关规定完成了工程临时用电施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：礼嘉卫生院脚手架分项工程施工方案 承包单位(章)项 目 经 理日 期专业监理工程师审查意见：专业监理工程师日 期总监理工程师审核意见：项目监理机构总监理工程师日 期市建设监理协会监制施工组织设计（方案）编制审批表工程项目方案名称主编人参加编制人员项目技术负责人项目经理公司审批意见安全生产部年 月 日质量技术部年 月 日总工程师年 月 日渝北区礼嘉卫生院工程临时用电方案根据建设单位指定的电源接驳点在位于该工程南端的配电房接入,本工程临时用电线路由配电房引入后接入现场的临时配电室,再经总配电箱、各分配电箱接线至各用电点。接电系统为 TN-S 接零保护系统。一 施工用电主要施工机械设备配备计划见下表：序号名 称规 格单位数量功率合计功率PN1垂直运输机组44A 塔吊QT25t·m台14444PN2钢筋加工机组16.5A 钢筋切断机GJ40 40㎜台15.55.5B 钢筋弯曲机GJ40 40㎜台13.53.5C 卷扬机JD11.4 1t台17.57.5SN3钢筋焊接机组160A 闪光对焊机UN-100 100KVA台1100100B 钢筋竖焊机KDZ-500台13030C 沟通弧焊机BX-500台13030PN4砼与砂浆机组16A 砼搅拌机JG350 350L台17.57.5B 砂浆搅拌机UTZ200 200L台15.55.5C 砼振捣器CT1-6台21.53PN5木工机械机组7.3A 木工圆盘锯MJ225 500㎜台14.54.5B 木工刨木机BM106台12.82.8PN6土石方与其它机械机组41.8A 空压机(电动)3.6m³/min台21530B 蛙式夯土机HW-32台21.53C 污水泵8in台42.28.8PN7照明2020二、施工用电量计算1、垂直运输机组：取 Kx1=0.7，cosψ1=0.65，tgψ1=√1—cos2ψ1/cosψ1=1.17∴Pjs1=Kx1·P∑N1=0.7×44=30.8Kw∴Qjs1= Pjs1·tgψ1=30.8×1.17=36.04Kw2、钢筋加工机组：取 Kx2=1.0，cosψ2=0.65，tgψ2=1.17∴Pjs2=Kx2·P∑N2=1.0×16.5=16.5Kw∴Qjs2= Pjs2·tgψ2=16.5×1.17=19.31Kw3、钢筋焊接机组：因为电焊机的载率为 65%，需换算为 100%时的额定功率，由已知可得：取 Kx3=0.45，cosψ3=0.45，tgψ3=1.99∴PN3=√Jc·SN·cosψ3=√0.65×160×0.45=58.05Kw又由于电焊机用电设备负荷分布于三相线上，故要进行负荷折算，...
