滚碾式铆接机铆接设计论文VIP专享

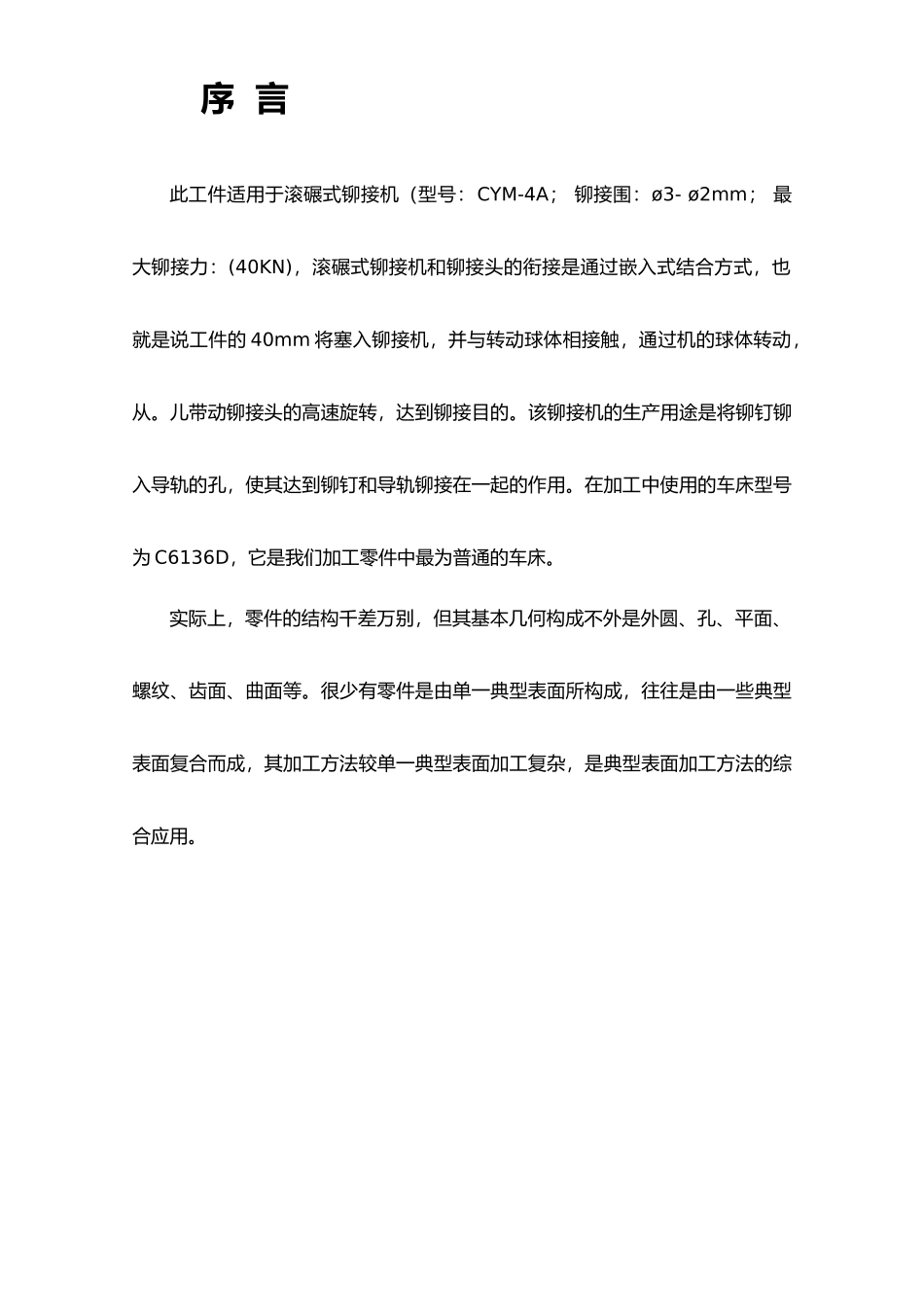

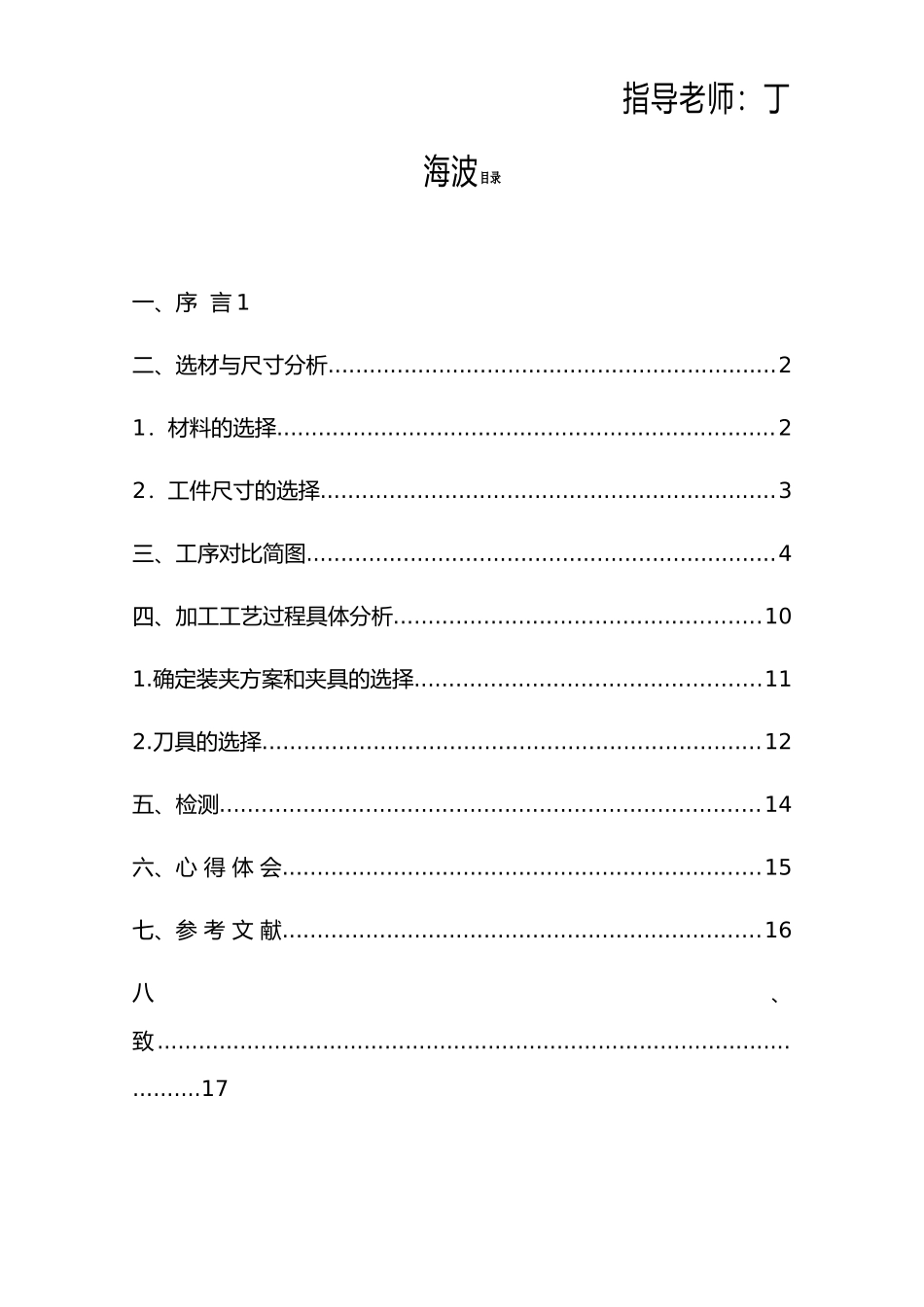

摘 要本有用新型是一种集封口、铆接、压制、压片于一体的多功能机其包括机体、模具组件、强制退料机构三个部分；机体结构为：底板通过导套与动板相连，顶板与导柱相连，导柱插接在导套，使顶板能够沿导柱做上下的往复移动；动板把机体分为上、下两个区间，下区间装有动力源，上区间装模具组件与强制退料机构；模具组件结构为上模固定座固接在顶板的下面，下模定位座固接在动板的上面；强制退料机构结构为：轨道座固接在顶板的下面，连杆座固接在动板的上面。本有用新型结构简单、体积小；机体部分有精密导向，因而精度高；只要更换模具组件或模具组件中的部分构件，就可以实现封口、铆接压制、压片各种功能。关键词：设计，检测，加工，尺寸设计者 ：袁凤柳 指导老师：丁海波 目录一、序 言 1二、选材与尺寸分析.................................................................21．材料的选择........................................................................22．工件尺寸的选择..................................................................3三、工序对比简图....................................................................4四、加工工艺过程具体分析.....................................................101.确定装夹方案和夹具的选择..................................................112.刀具的选择........................................................................12五、检测..............................................................................14六、心 得 体 会.....................................................................15七、参 考 文 献.....................................................................16八、致......................................................................................................17序 言此工件适用于滚碾式铆接机（型号：CYM-4A； 铆接围：ø3- ø2mm； 最大铆接力：(40KN)，滚碾式铆接机和铆接头的衔接是通过嵌入式结合方式，也就是说工件的 40mm 将塞入铆接机，并与转动球体相接触，通过机的球体转动，从。儿带动铆接头的高速旋转，达到铆接目的。该铆接机的生产用途是将铆钉铆入导轨的孔，使其达到铆钉和导轨铆接在一起的作用。在加工中使用的车床型号为 C6136D，它是我们加工零件中最为普...
