焦炉安装工程施工设计方案

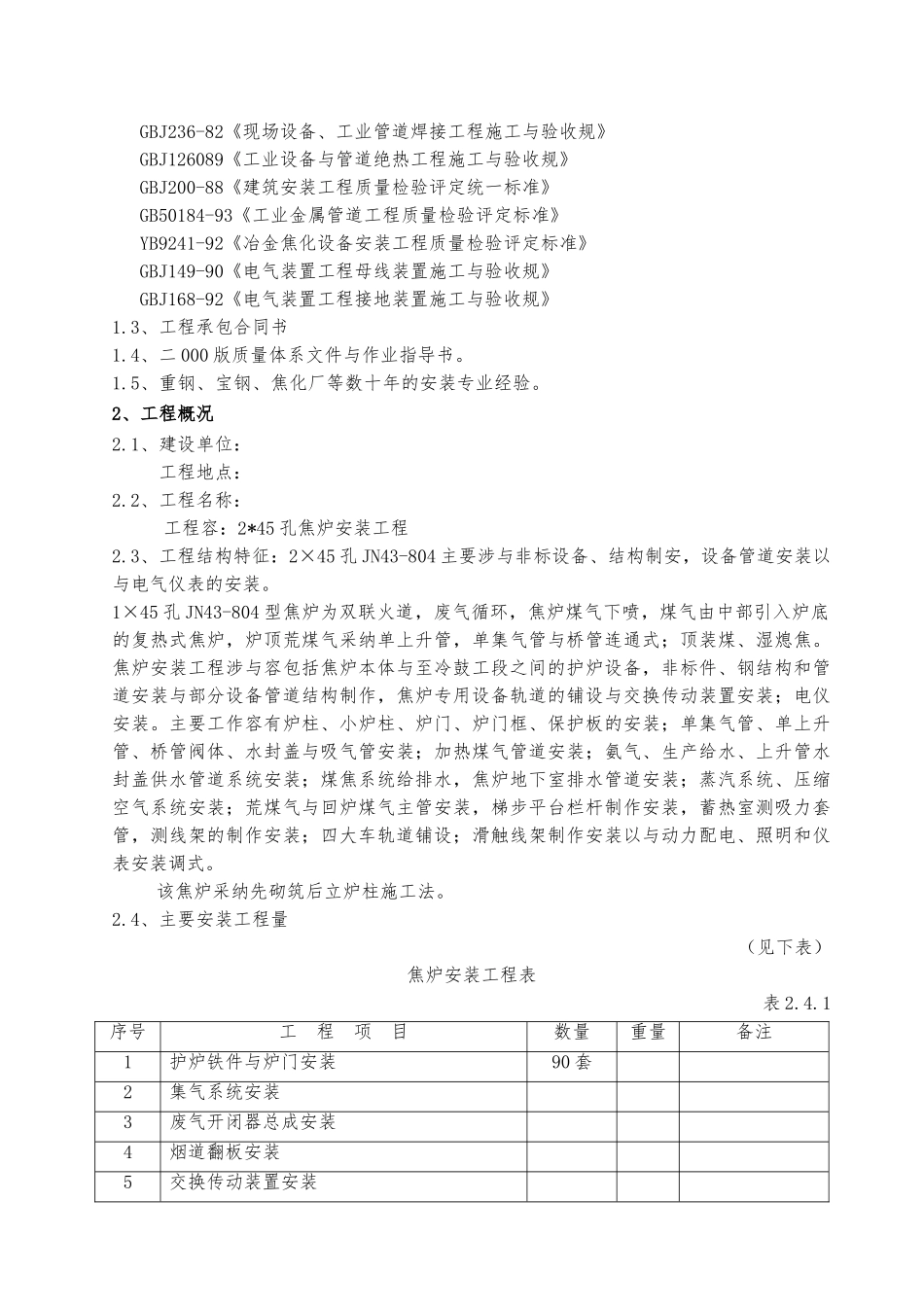

2*45 孔焦炉安装工程施工组织设计2024 年 10 月1.编制依据1.1、参考焦耐设计的 JN43-804 型焦炉施工图。1.2 现行国家有关规： J23-96《机械设备安装工程施工与验收通用规》 YBJ214-88《冶金机械设备安装工程施工与验收规焦化设备》 GBJ235-82《工业管道工程施工与验收规》 GB50205-95《钢结构工程施工与验收规》 GBJ236-82《现场设备、工业管道焊接工程施工与验收规》 GBJ126089《工业设备与管道绝热工程施工与验收规》 GBJ200-88《建筑安装工程质量检验评定统一标准》 GB50184-93《工业金属管道工程质量检验评定标准》 YB9241-92《冶金焦化设备安装工程质量检验评定标准》 GBJ149-90《电气装置工程母线装置施工与验收规》 GBJ168-92《电气装置工程接地装置施工与验收规》1.3、工程承包合同书1.4、二 000 版质量体系文件与作业指导书。1.5、重钢、宝钢、焦化厂等数十年的安装专业经验。2、工程概况2.1、建设单位： 工程地点：2.2、工程名称： 工程容：2*45 孔焦炉安装工程2.3、工程结构特征：2×45 孔 JN43-804 主要涉与非标设备、结构制安，设备管道安装以与电气仪表的安装。1×45 孔 JN43-804 型焦炉为双联火道，废气循环，焦炉煤气下喷，煤气由中部引入炉底的复热式焦炉，炉顶荒煤气采纳单上升管，单集气管与桥管连通式；顶装煤、湿熄焦。焦炉安装工程涉与容包括焦炉本体与至冷鼓工段之间的护炉设备，非标件、钢结构和管道安装与部分设备管道结构制作，焦炉专用设备轨道的铺设与交换传动装置安装；电仪安装。主要工作容有炉柱、小炉柱、炉门、炉门框、保护板的安装；单集气管、单上升管、桥管阀体、水封盖与吸气管安装；加热煤气管道安装；氨气、生产给水、上升管水封盖供水管道系统安装；煤焦系统给排水，焦炉地下室排水管道安装；蒸汽系统、压缩空气系统安装；荒煤气与回炉煤气主管安装，梯步平台栏杆制作安装，蓄热室测吸力套管，测线架的制作安装；四大车轨道铺设；滑触线架制作安装以与动力配电、照明和仪表安装调式。该焦炉采纳先砌筑后立炉柱施工法。2.4、主要安装工程量（见下表）焦炉安装工程表表 2.4.1序号工 程 项 目数量重量备注1护炉铁件与炉门安装90 套2集气系统安装3废气开闭器总成安装4烟道翻板安装5交换传动装置安装序号工 程 项 目数量重量备注6平台梯步栏杆7液压交换机8专用设备轨道9管道安装10电仪安装注：总计安装量约 t 工程量明细详见施工预算焦 炉 制 作 工 程 量表 2.4...
