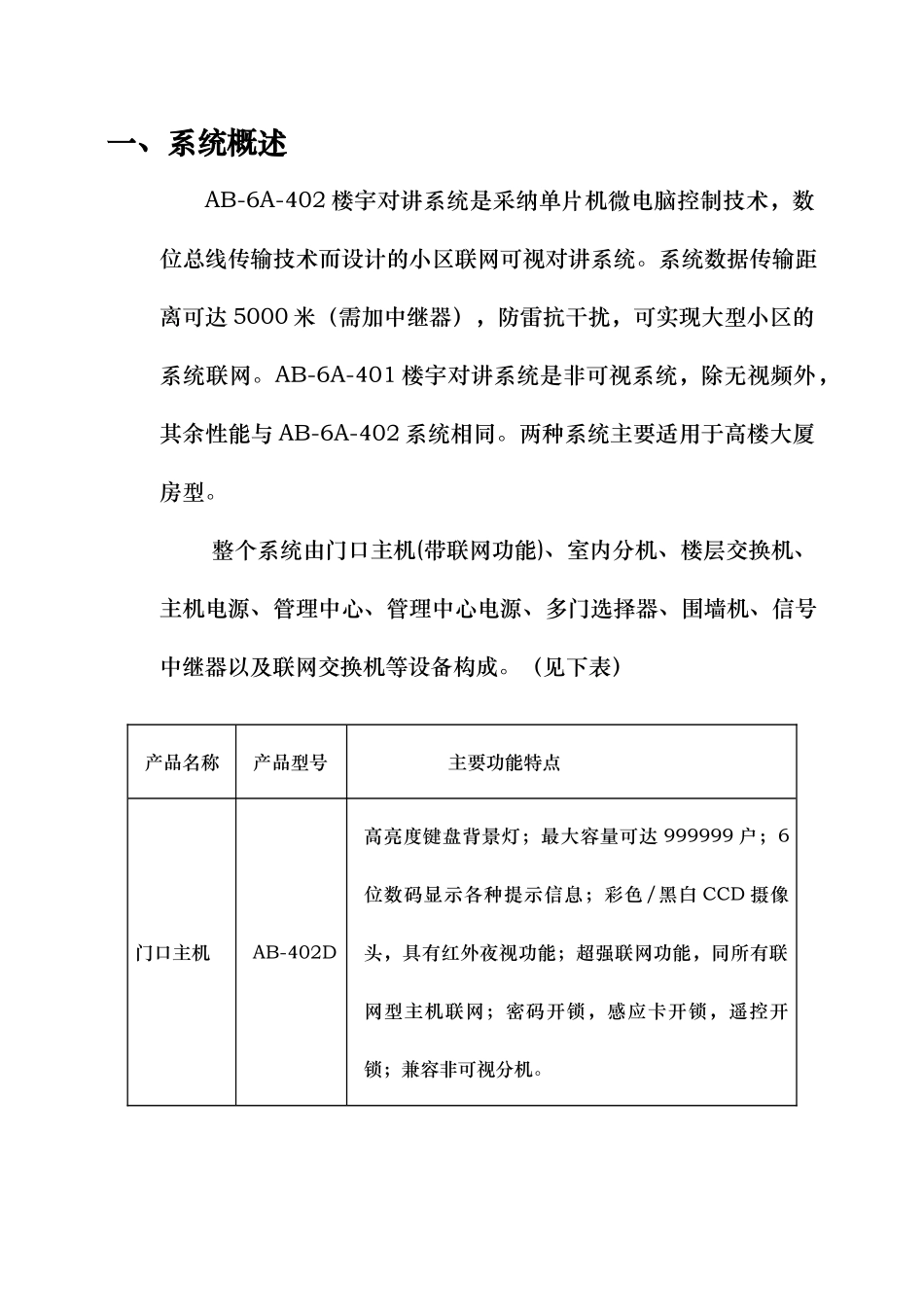

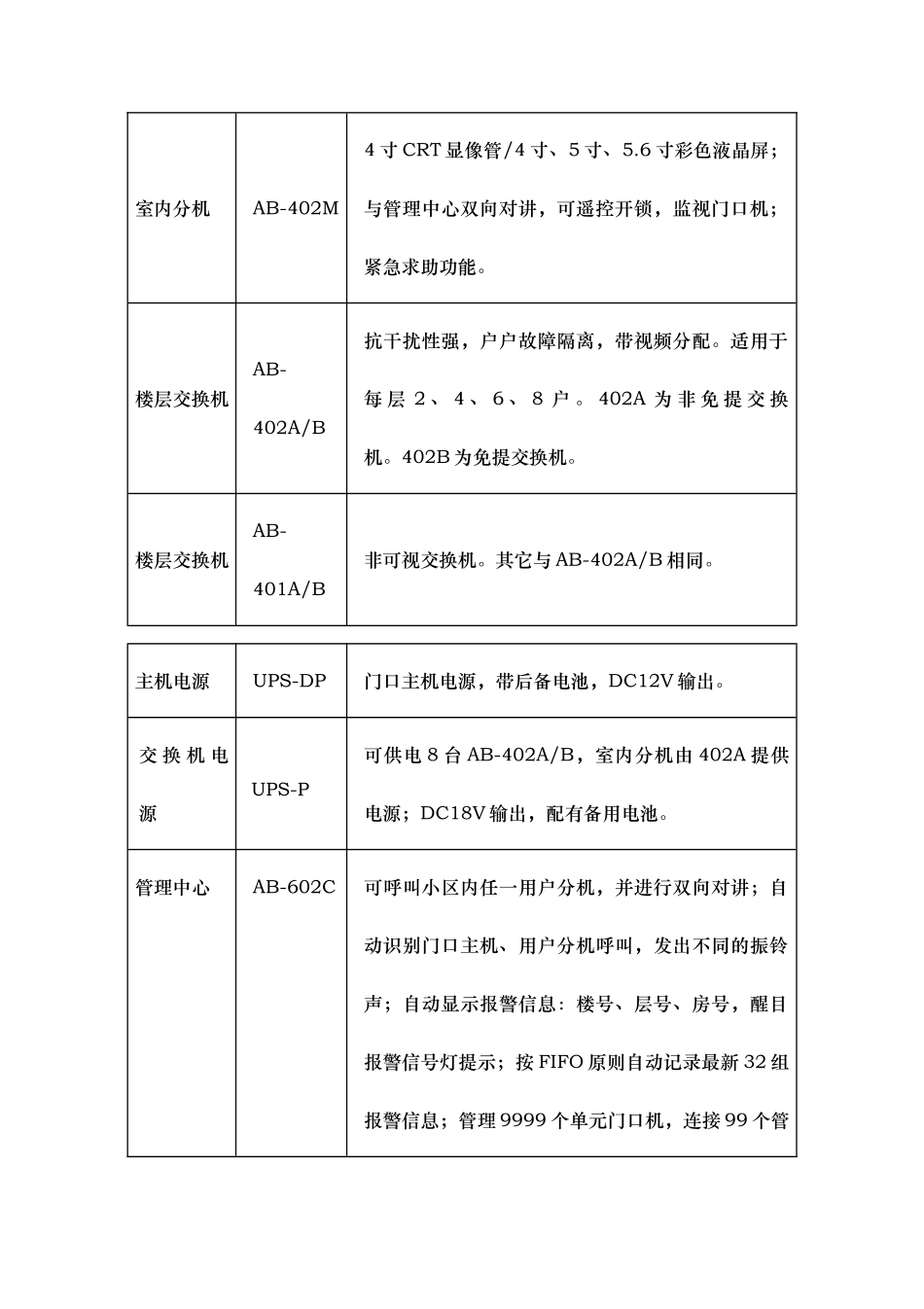

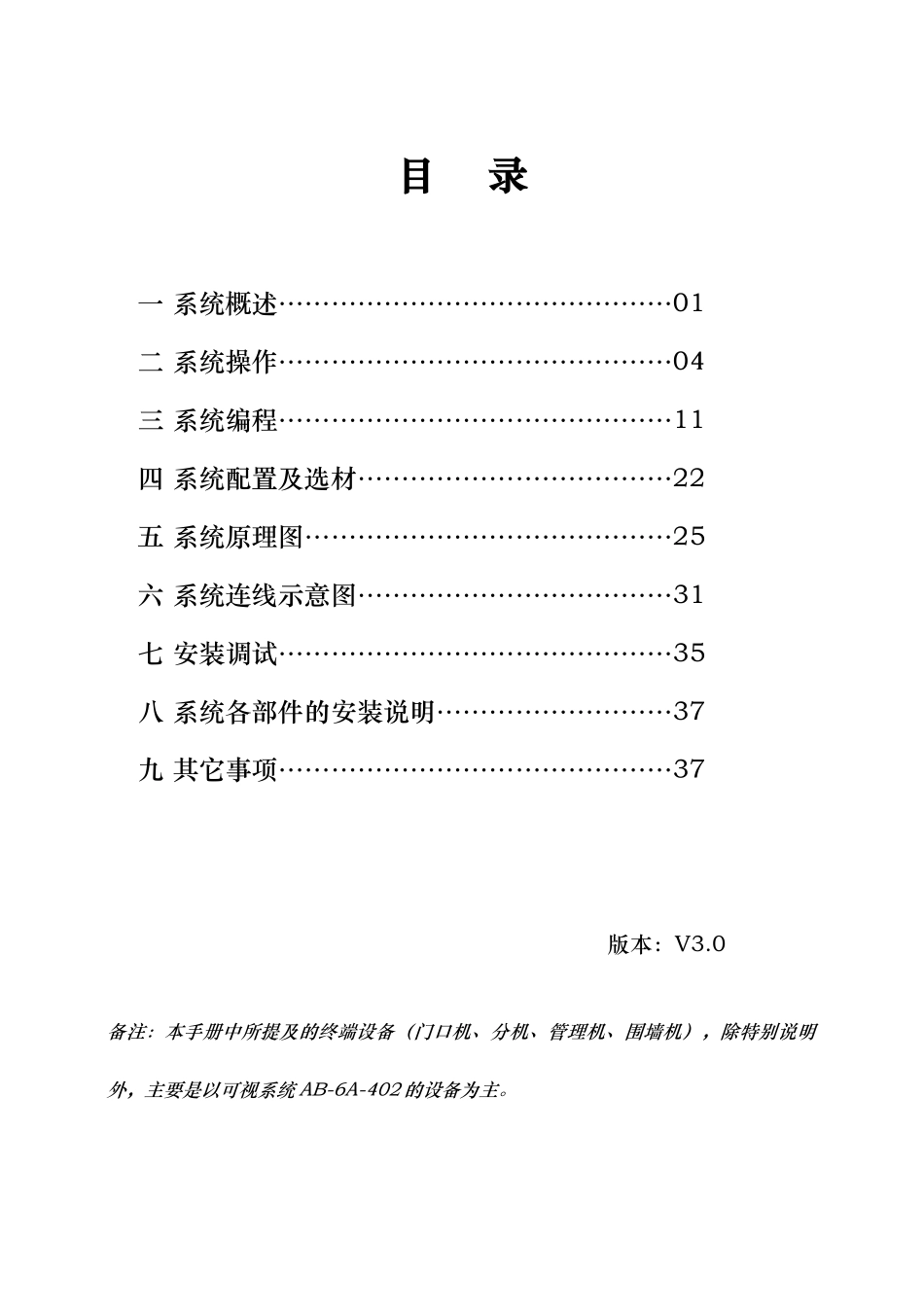

目 录一 系统概述………………………………………01二 系统操作………………………………………04三 系统编程………………………………………11四 系统配置及选材………………………………22五 系统原理图……………………………………25六 系统连线示意图………………………………31七 安装调试………………………………………35八 系统各部件的安装说明………………………37九 其它事项………………………………………37 版本：V3.0备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统 AB-6A-402 的设备为主。一、系统概述AB-6A-402 楼宇对讲系统是采纳单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。系统数据传输距离可达 5000 米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。AB-6A-401 楼宇对讲系统是非可视系统，除无视频外，其余性能与 AB-6A-402 系统相同。两种系统主要适用于高楼大厦房型。整个系统由门口主机(带联网功能)、室内分机、楼层交换机、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网交换机等设备构成。（见下表）产品名称产品型号主要功能特点门口主机AB-402D高亮度键盘背景灯；最大容量可达 999999 户；6位数码显示各种提示信息；彩色/黑白 CCD 摄像头，具有红外夜视功能；超强联网功能，同所有联网型主机联网；密码开锁，感应卡开锁，遥控开锁；兼容非可视分机。室内分机AB-402M4 寸 CRT 显像管/4 寸、5 寸、5.6 寸彩色液晶屏；与管理中心双向对讲，可遥控开锁，监视门口机；紧急求助功能。楼层交换机AB-402A/B抗干扰性强，户户故障隔离，带视频分配。适用于每 层 2 、 4 、 6 、 8 户 。 402A 为 非 免 提 交 换机。402B 为免提交换机。楼层交换机AB-401A/B非可视交换机。其它与 AB-402A/B 相同。主机电源UPS-DP门口主机电源，带后备电池，DC12V 输出。交 换 机 电源UPS-P可供电 8 台 AB-402A/B，室内分机由 402A 提供电源；DC18V 输出，配有备用电池。管理中心AB-602C可呼叫小区内任一用户分机，并进行双向对讲；自动识别门口主机、用户分机呼叫，发出不同的振铃声；自动显示报警信息：楼号、层号、房号，醒目报警信号灯提示；按 FIFO 原则自动记录最新 32 组报警信息；管理 9999 个单元门口机，连接 99 个管理中心。管理中心电源AB-UP...
